Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Conversion VAB HOT Méphisto sur base Heller au 1/72

Sam 7 Mai 2022 - 2:08
Bonjour à tous


Vous l'aurez sans doute déjà vu passer sur FaceBook ,  je vous le présente ici également


Une conversion du VAB HOT Méphisto au 1/72ème pour le VAB Heller .


Pourquoi cette maquette, et bien tout simplement car elle n'existe pas ou plus à cette échelle et qu'il me reste moulte VAB d'infanterie à cette échelle.
Egalement car cette déclinaison de notre bon vieux VAB à servi durant la guerre du Golf de 1991 et que c'est une époque que j'affectionne tout particulièrement.


Pour cette cinquième conversion (Infanterie- Sanitaire-Syracus-VOA) j'ai essayé de tout réaliser en 3D (sur un support trouvé sur le net où les formes et les dimensions se rapprochait de mon futur support) avant de tenter une impression,  D'une part pour progresser dans la modélisation en me référents aux côtes et d'autre part, économiquement car les tests "du à peu près si c'est trop p'tit j'agrandirai et si c'est trop gros je réduirai Very Happy " sont coûteux en temps et en résine ...


Après quelques modifications sur la base, j'ai attaqué la modélisation.


Les parties crées de mes petits doigts aidé de la souris de l'ordinateur sont en vert sur les photos suivantes.

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi10

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi12

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi11

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi13

Détails sur les parties principales de la conversion.

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi14


Puis ensuite comme tout collais sur le modèl 3D , l'ensemble des parties qui constitueront la conversion sont envoyées individuellement dans le logiciel de mon imprimante 3D pur y être modélisées.

Conversion VAB HOT Méphisto sur base Heller au 1/72 Mephsi15


Une fois ceci fait et environ 1h30 plus tard , le plateau est terminé  (en double exemplaire) pour les nouvelles pièces et en simple pour celle reprise (comme lesroues) sur les modèles précédent dont je suis sur de réussite.

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1004


Pas de mauvaises surprises, tout semble bon , reste à voir en profondeur sur la maquette ...

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1005


Seul le pied support de la batterie Méphisto sera repris par la suite et rallongé, non pas qu''il n'allait pas mais parce-que je n'obtenais pas la pose voulue, (je préfère donc le faire plus grand pour que par la suite,  ceux qui se le procureront pourrons le positionner comme bon leur semble ...)


Voilà pour la partie conception et impression du zoziaux, à suivre le montage "test" de la maquette ...


Marc VMD-25


--- à suivre ---

zurich et Lysander001 aiment ce message

zurich
zurich
Adjudant-Chef
Nombre de messages : 915
Age : 50
Localisation : Soissons 02
Date d'inscription : 11/01/2009

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 8 Mai 2022 - 12:04
Juste : waouh ! number-one-respect
kurgan
kurgan
Colonel
Colonel
Nombre de messages : 25725
Age : 57
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 8 Mai 2022 - 14:31
Bravo
korn a dead
korn a dead
Capitaine
Capitaine
Nombre de messages : 4352
Age : 55
Localisation : isére
Humeur : paisible et sage
Date d'inscription : 30/06/2013

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 8 Mai 2022 - 21:33
Bravo number-one-respect
Lostiznaos
Lostiznaos
Commandant
Nombre de messages : 7893
Age : 61
Date d'inscription : 02/06/2013

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 8 Mai 2022 - 22:03
Ah oui, un superbe travail!
Vivement que tout cela soit assemblé! number-one-respect number-one-respect
avatar
vinceB
1ère classe
Nombre de messages : 86
Age : 44
Date d'inscription : 02/11/2021

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Mer 11 Mai 2022 - 12:13
Bravo Bravo Bravo
VMD-25
VMD-25
Sergent
Sergent
Nombre de messages : 535
Age : 51
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013
http://heller-forever.forumdefan.com

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Mer 11 Mai 2022 - 12:26
Bonjour,


Merci à tous pour vos commentaires encourageants.


Suite du VAB avec le montage du proto ...


On commence par colmater les ouvertures qui doivent disparaître pour ce type de VAB
L'utilisation du "Plasto REVELL" et de "Magic scult" est de mise...

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1010

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1009

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1008

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1011

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1012


Après plusieurs séances de ponçage, re-mastic pour une finition propre et lisse viens le temps du charcutage ...
Sortir de la mini perceuse et "en avant"

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1016

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1014


Préparations des différentes pièces en résines 3D qui constituent le set de conversion .

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1017



Ajustement de la partie supérieur du toit et mise en place à blanc sans collage pour vérifier le bon positionnement.

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1015


Un passage en cabine peinture pour recevoir une sous couche sable pour uniformiser le tout et garder en gris par la suite les partie du kit
"Ce Vab sera le model d'exposition"
J'en profite pour tester le peinture laque "Hataka " gamme orange

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1020

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1018

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1019

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1022

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1021


Si ce n'est que les peintures Laque dégagent un odeur assez désagréable (à mon goût, enfin plutôt à mon nez Very Happy Very Happy ) et que  la teinte n'est  par vraiment réaliste pour un sable Daguet Français, elles sont plutôt agréable à passer mais avec une dilution 50/50 avec le diluant spécifique..

Les pièces du set sont maintenant prête, Ils faut donc maintenant les coller à leur place.
J'utilise pour ceci de la colle 21 .

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1023


Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1025

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1024

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1026

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1027

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1028

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1029


Préparation du panier à missiles de la rampe

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1031

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1032

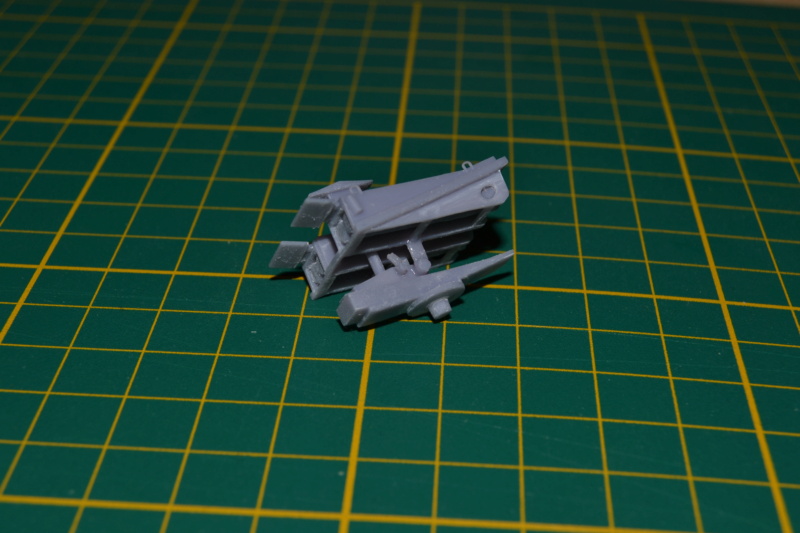

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1037


Et une petite mise en place à blanc pour visualiser le tout ...

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1034

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1035


Et là : l'erreur du débutant, l'oubli de charcutage !! J'ai voulu aller trop vite
J'ai oublié de mettre en place l'échappement spécifique du HOT
Que cela ne tienne, on charcute de nouveau ..


Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1038

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1039


L'ensemble des pièces étant en places, maintenant quelques photos finale du zoziaux .

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1041

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1042

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1040

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1043

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1044

Conversion VAB HOT Méphisto sur base Heller au 1/72 Dsc_1046

Voili voiloù pour ma vison du VAB Hot Méphisto pour notre vénérable VAB Heller au 1/72ème


Marc  VMD-25

zurich aime ce message

zurich
zurich
Adjudant-Chef
Nombre de messages : 915
Age : 50
Localisation : Soissons 02
Date d'inscription : 11/01/2009

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Mer 11 Mai 2022 - 18:57
Ya du boulot.
Ya même du très bon boulot !

VMD-25 aime ce message

VMD-25
VMD-25
Sergent
Sergent
Nombre de messages : 535
Age : 51
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013
http://heller-forever.forumdefan.com

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Mer 11 Mai 2022 - 22:01
Merci Zurick.
JP54
JP54
Adjudant
Nombre de messages : 825
Age : 51
Date d'inscription : 03/10/2010
http://france135.positifforum.com/index.htm

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Jeu 12 Mai 2022 - 0:10
Excellent travail ! La même conversion au 1/35, c’est possible ? Azimut Productions avait annoncé cette version il y’a forrrrrrrt longtemps, à ses débuts mêmes, mais elle n’a jamais été commercialisée...


JP.

VMD-25 aime ce message

VMD-25
VMD-25
Sergent
Sergent
Nombre de messages : 535
Age : 51
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013
http://heller-forever.forumdefan.com

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 15 Mai 2022 - 12:01
Merci pou vos commentaires

Pour la même version au 1/35, il va falloir patienter car ce n'est pas dans mes projets immédiats.

Agrandir  de 205% le kit n'est pas la solution pour le produire au 35, (bien que beaucoup de gens le croient)

Pour exemple mes paniers font en moyenne 1mn de section au 72 , bien évidement c'est trop gros mais c'est le plus petit diamètre que je peux diminuer pour qu'ils soient imprimable et surtout détachable des supports sans les casser

Les agrandir au 35 me ferait les imprimer à 205 % du fichier soit une section de 2.05 min  donc en résumer ils seraient beaucoup trop grossiers et trop épais

Donc si je veux sortir ce kit au 35, il me faut reprendre tous mes fichiers, les réduire ou les agrandir pour trouver (comme au72) le bon rapport pour qu'ils soient acceptables, ni gros gros et qu'ils restent imprimable
De plus au 35, il faut plus de détails et de finesse dans la modélisation... Plus de temps derrière l'ordi et plus de matière également...

Je ne sais pas si mes explications sont assez "explicite" mais rassurez vous, j'ai pas mal de VAB au 35 en stock et quand j'aurai atteints mes objectifs au 72, je passerai au 35

Voili voiloù les amis

zurich aime ce message

kurgan
kurgan
Colonel
Colonel
Nombre de messages : 25725
Age : 57
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 15 Mai 2022 - 13:04
number-one-respect

VMD-25 aime ce message

JP54
JP54
Adjudant
Nombre de messages : 825
Age : 51
Date d'inscription : 03/10/2010
http://france135.positifforum.com/index.htm

Conversion VAB HOT Méphisto sur base Heller au 1/72 Empty Re: Conversion VAB HOT Méphisto sur base Heller au 1/72

Dim 15 Mai 2022 - 14:10
Tes explications sont explicites, rassure-toi... Je commence avec mon fils aîné à « bidouiller » dans la 3D, et j’ai bien compris que ça ne marche pas comme la photocopieuse du coin...

Dès que tu attaqueras le 1/35, fais nous signe, je pense que l’on sera nombreux à être intéressés...

JP.

VMD-25 aime ce message
