Patrouilleur fluvial PBR MK2 1/35 - Impression 3D personnelle

Bonsoir.

Avec autant de temps libre devant moi et dans l´impossibilité de faire aucune maquette pour un temps assez long j´ai pris la décision de préparer le montage et la réalisation d´un patrouilleur fluvial utilisé par l´armée américaine pendant le conflit Vietnamien. Le PBR31 Mk2 ( Patrol Boat Riverine 31 Modele Mk2 ).
Ce modèle existe chez Tamiya avec la référence 35150 au 1/35.
En fait il s´agit d´acheter les fichiers qui peuvent être utilisés pour obtenir des pièces en plastique fondu avec une imprimante 3D qui après assemblage constitueront la maquette proprement dite.
Le prix de l´ensemble es de 18€ un prix assez raisonnable si l´on considère qu´il s´agit seulement des fichiers.
Je ne suis pas sur de placer ce sujet au bon endroit puisque la maquette va être faite pièce par pièce a l´aide de mon imprimante.
Si cela n´est pas le bon endroit il suffira de le déplacer suivant le jugement des administrateurs.
Bien entendu je vais en profiter pour rajouter les détails que je pourrais en utilisant les moyens du bord pour rendre cette maquette plus attrayante.

Pour la petite histoire c´est de la vedette que l´on voit dans le film " Apocalypse Now" de Francis Ford Coppola avec Martin sheen Robert Duvall et  Marlon Brando.

Sans rentrer dans les détails plus sérieux que vous pouvez facilement trouver sur le net, il s´agit d´une vedette rapide avec un tirant d´eau de seulement 60cm ce qui la faisait parfaitement adaptée pour naviguer sur le Mékong.Elle était construite en fibre de verre.
Elle utilisait un système de propulsion par jet d´eau qui la rendait très agile et très rapide ( 50 km/h ).
Elle mesurait presque 10 mètres et pesait 9 tonnes.
Elle disposait de trois mitrailleuses Browning cal 50 dont deux jumelées dans la proue, un fusil mitrailleur M60 et un lance grenades MK18.
La personnel se composait de quatre hommes qui étaient formés pour être interchangeables en cas de besoin.
Au fur et à mesure du montage j´irai développant le sujet avec des photos et des références techniques plus détaillées.

N.B. comme il s´agit de fichiers il est possible de faire les pièces aux dimensions que nous voulons exactement.
Elle sera faite au 1/35.

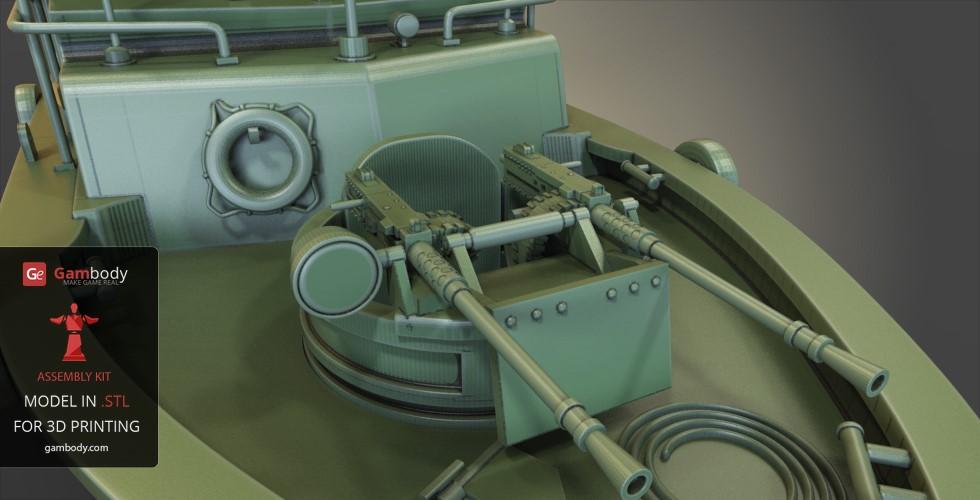

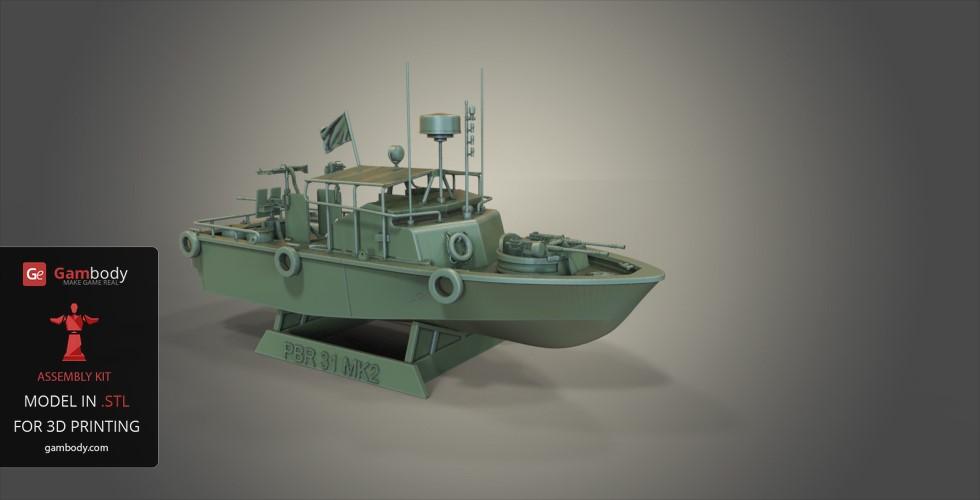

Je vous montre maintenant les fichiers en question et un petit vidéo du montage.

https://www.gambody.com/3d-models/patrol-boat-mk-2

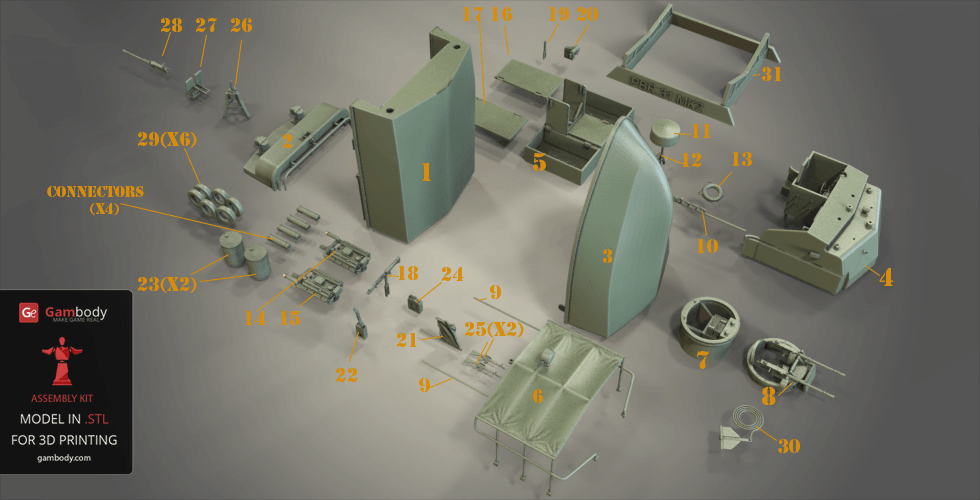

Assemblage de la chose.

La musique est ce qu´elle est



Pour l´armement et a fin de lui donner plus de réalisme je vais également utiliser des fichiers numérises disponibles gratuitement mais ils seront fait avec une imprimante de résine liquide pour avoir plus de détail.

La browning Cal 50 ( les mêmes que nous avons utilisés beaucoup d´entre nous )

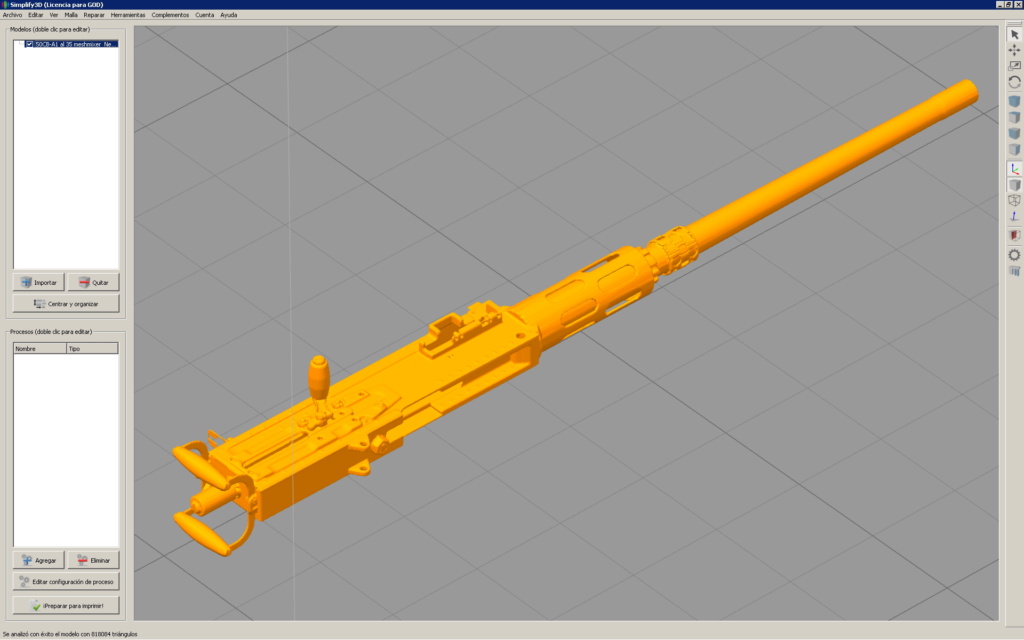

Voici la photo de l´objet prêt a être fabriqué.



Le M60



M18



Le mortier de 81 que je vais rajouter a la collection.



Tous ces fichiers hormis le patrouilleur proprement dit son disponibles gratuitement.

La vraie.

https://i.pinimg.com/originals/64/19/d0/6419d07edd76a712d028e802b4ea4230.gif




Voila c´est tout pour le moment car je vais préparer tout cela et je vous montrerais au fur et a mesure les progrès effectués.

Si vous avez des doutes sur ce projet n´hésitais pas me demander mon sentiment et j´essayerais de vous aider au maximum.

Georges.

Génial ce projet, cela signifie que tu as deux types d'imprimante 3D ?

Le sujet est à la bonne place Georges

Je sens que ce sujet va intéresser énormément de monde … je vais suivre ça avec la plus grande attention.

C'est fou ce que permet la technique maintenant
Je suis curieux de voir le résultat
Allez tiens nous au courant

ST est bien rentré dans le XXI   y a un paquet d'interrogations qui vont trouver leurs explications au fil des pages. Super initiative

Sgt Pepper a écrit:Génial ce projet, cela signifie que tu as deux types d'imprimante 3D ?

Bonjour Sgt.

Oui tu as bien lu la description.

Je dispose d´une imprimante FDM  déposition de matériel fondu  et une autre SLA  Stéréolithographie.

La première sert pour les grosses pièces avec une précision de 0,10 mm et comme son nom l´indique fabrique les pièces en fondant des couches successives de plastique fondu a 240º.
La deuxième pour les petites pièces avec une grade précision 0,01mm. cette dernière solidifie de la résine liquide avec des rayons ultraviolets par couches successives également.

Je ne me suis pas ruiné puisque elles ne mon coûté que 150€ et 300€.

Georges.

fgeiu a écrit:Le sujet est à la bonne place Georges

  Jean-Louis

marcelscott a écrit:Je sens que ce sujet va intéresser énormément de monde … je vais suivre ça avec la plus grande attention.

Cela va te distraire un bon moment Philippe c´est sur.

Georges.

step D a écrit:C'est fou ce que permet la technique maintenant
Je suis curieux de voir le résultat
Allez tiens nous au courant

  Lionel

PP79 a écrit:ST est bien rentré dans le XXI   y a un paquet d'interrogations qui vont trouver leurs explications au fil des pages. Super initiative

Tu as raison les temps changent et je suis convaincu que dans quelques années nous nous ferons nos maquettes a mesure.
Les pages qui proposent ce genre de matériel foisonnent partout et sont de plus en plus bon marché.

Georges.

Bonjour.
Je vais commencer par vous montrer le processus de fabrication des pièces.
Les archives numériques sont en fait la représentation d´un objet en trois dimensions.
C´est a dire que chaque point de cet objet possédé une abscisse,une ordonnée et une côte.



Le x représente l´abscisse, le y l´ordonnée et la lettre z la hauteur ou côte.

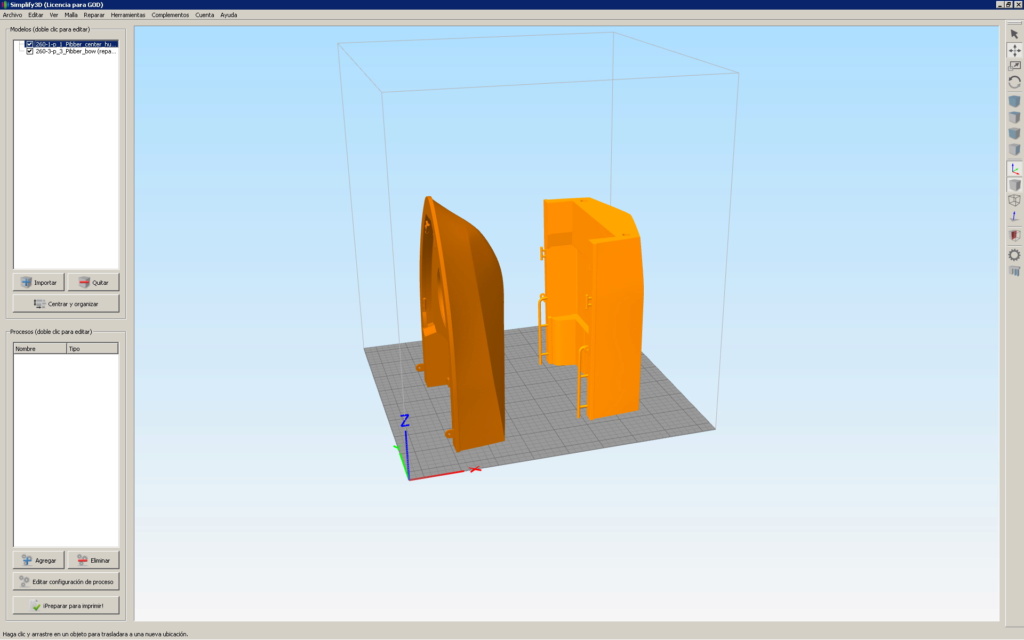

Dans le petit vidéo que je vous montre vous pourrez voir la table de travail qui est en fait la surface plane sur laquelle va se déposer le plastique fondu.

Il est représenté par une grille que l´on peut diviser en petits carrés des dimension qu l´on souhaite.



Sur cette table on dépose les pièces que l´on veut obtenir



Après on lance l´imprimante qui couche après couche dépose une fine ligne de plastique fondu a l´endroit précis que lui indique le programme.

Représentation des couleurs.

Le cylindre noir représente la tête de l´imprimante
Le vert représente la couches supérieure et inférieure de l´objet
Le rose est la couche initiale qui soutiendra l´ensemble et le maintiendra fixé a la base.( il se jette après)
Le bleue est la couche extérieure qui sera vue.
La couleur grise représente les supports nécessaires pour faire tenir débout la structure et qui s´enlèvent a la fin et se jettent.
L´orange est le remplissage du volume qui ne se verra pas et renforce l´objet.

voici le vidéo.



Et après 24H d´impression on obtient l´objet du désir.

Si vous voulez plus de précisions sur ce petit tutoriel n´hésitez pas j´ai beaucoup de temps.

Le prochain sera sur l´autre genre d´imprimante en résine.

Georges.

du modélisme 2.0 !!

très intéressant à suivre!!

Sur cette table on dépose les pièces que l´on veut obtenir

Pièces que tu vas chercher dans le programme que tu as téléchargé sur le site je suppose ? Ce sont des pièces virtuelles en somme ?

Excuse moi, j'ai toujours été nul en géométrie descriptive

J'ai hâte de voir le résultat. En plus j'adore ce film, surtout la version longue.

Moi aussi!
C'est un monde complètement pour moi!

marcelscott a écrit:Sur cette table on dépose les pièces que l´on veut obtenir

Pièces que tu vas chercher dans le programme que tu as téléchargé sur le site  je suppose ? Ce sont des pièces virtuelles en somme ?

Excuse moi, j'ai toujours été nul en géométrie descriptive

Désolé Philippe je vois que mes explication ont été confuses.
Je vais essayer d´être plus simple et plus précis en même temps.

Sur le net on peut soit acquérir soit obtenir gratuitement des fichiers informatiques qui contiennent des objet tridimensionnels comme je l´avais expliqué en peu avant.
Ces fichiers représentent des objets virtuels comme tu le dis si bien, qui peuvent à l´aide des programmes informatiques être traités et modifiés.

Les fichiers qui peuvent être utilisés tel quels ont l´extension STL ( Standard Template Library ) qui n´est autre chose qu´un ensemble de programmation normalisé orienté aux figures géométriques.

Exemple :   mandalorian.stl

Dans ce fichier numérisé sont regroupés tous les points qui constituent l´objet (mandalorian) dans l´espace tridimensionnel.

Il s´agit de l´enveloppe de l´objet uniquement . Comme analogie ont pourrait dire que c´est la peau extérieure de l´objet.
c´est a dire seulement ce qui peu être vu par l´œil humain.

De nombreux logiciels permettent de visionner cet objet et de le faire bouger dans l´espace.
Il est aussi possible de le redimensionner a notre bon vouloir ce qui est le grand avantage de ce système.

Exemple:



En fait la couleur jaune que ce logiciel ajoute a la figurine est inventée et sert seulement a lui donner plus de visibilité.

Une fois que nous avons décide la talle de l´objet nous devons le préparer pour l´imprimante.
Cette préparation consiste a le découper en fine lamelles de de l´épaisseur que nous voudrons (plus elle sera mince et plus nous aurons de pression et obtiendrons une surface plus lise au détriment du temps bien entendu ).
Il va également remplir l´intérieur de l´enveloppe pour le faire plus consistant et positionner des supports qui permettront de donner plus de rigidité a l´ensemble pendant la construction.
Supports détachables après.

Les programmes qui réalisent ce travail s´appellent en anglais "Slicer" que l´on pourrait traduire par trancheur.
Ce Logiciel va donc découper l´objet tridimensionnel en fines lamelles et générer un autre fichier avec l´extension .gecode .
En fait tout le travail du début a la fin le fait ce même programme.

voici son déroulement et la vue rapprochée des tranches de l´objet.



Ce nouveau fichier gcode est celui qui va dire a l´imprimante a quel endroit dans l´espace tridimensionnel (x,y,z) de son volume d´impression elle doit déposer le plastique fondu ,a quelle vitesse a quelle température.

Voici en accéléré comment l´imprimante lit un fichier gcode et construit un objet solide a partir d´un objet numérise.



Voici par exemple le début du fichier gcode pour la deuxième couche de cet objet.


; layer 2, Z = 0.900
; tool H0.500 W0.800
G1 X66.180 Y142.297 F4800
G1 Z0.900 F1002
G1 E0.0000 F1800
G92 E0
G1 X66.180 Y133.703 E1.4292 F450
G1 X67.703 Y132.180 E1.7874
G1 X70.180 Y132.180 E2.1993
G1 X70.180 Y129.703 E2.6112
G1 X71.703 Y128.180 E2.9694
G1 X80.297 Y128.180 E4.3986
G1 X81.820 Y129.703 E4.7568
G1 X81.820 Y138.297 E6.1859
G1 X80.297 Y139.820 E6.5441
G1 X77.820 Y139.820 E6.9561
G1 X77.820 Y142.297 E7.3680
G1 X76.297 Y143.820 E7.7262
G1 X67.703 Y143.820 E9.1554
G1 X66.463 Y142.580 E9.4470
G1 X66.180 Y142.297 F450


Comme tu peux le remarquer il s´agit uniquement des ordres de positionnement de la tête d´impression dans les fameuses coordonnées spatiales.
Les moteurs pas à pas de l´imprimante positionnent la tété a ces endroits précis.

Les programmes informatiques dédiés sont aussi gratuits et le plus connu est CURA de Ultimaker.

Voila Philippe, un peu laborieux mais en fait assez simple dans son fonctionnement car en ce qui nous concerne nous devons seulement obtenir le fichier le préparer selon nos besoins et l´envoyer a notre imprimante 3d pour obtenir au bout de quelques heures un objet solide.

Toute une magie.

Georges.

Lysander001 a écrit:J'ai hâte de voir le résultat. En plus j'adore ce film, surtout la version longue.

Alors nous sommes deux mon ami.

Lostiznaos a écrit:Moi aussi!
C'est un monde complètement pour moi!

   Gilles

Merci Georges pour l'explication, en fait je crois que j'avais compris l'idée générale, je voulais juste une confirmation…et à moins d'être un génie informatique tu ne peux pas agir sur le programme pour modifier quelque chose.
(ce qui en soit est déjà formidable)

C'est un très beau projet ( je suis aussi fan du film bien entendu ) et je sais que tu vas le mener à son terme….

Ce qui est passionnant sur ce forum, c'est qu'il y a des "puristes " comme moi qui ne font que du form the box, des scratcheurs, et des innovateurs qui tirent vers le haut de notre passion…

Dans tous les cas, merci a tous de faire avancer le schmilblick ...

kurgan a écrit:du modélisme 2.0 !!

très intéressant à suivre!!

   Kurgan

Serait il possible d'obtenir les liens vers les armes ?
Serge

Normandyard a écrit:Serait il possible d'obtenir les liens vers les armes ?
Serge

Bien sur Serge.

Le M60

https://sketchfab.com/3d-models/m60-machine-gun-vietnam-war-2f21855be3f545749239feaa5f1c8ff1

https://sketchfab.com/3d-models/low-poly-m60-e5a04ab236154243940aeee502f505e5

La browning cal 50

https://grabcad.com/library/73339

Mortier

https://free3d.com/3d-model/mortar-37208.html

Si tu as besoin d´aide n´hésite pas.

Georges

C'est vraiment génial cette innovation, hâte de voir tes pièces fabriquées.

Sgt Pepper a écrit:C'est vraiment génial cette innovation, hâte de voir tes pièces fabriquées.

  Sgt ce sera pour plus tard malheureusement
