Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Sam 1 Nov 2014 - 19:57

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Pack_a10

Tout est parti de cette image. c'est le fiston qui au détour d'un jeu vidéo qu'il recherchait tombe sur ce profil c'est coloré c'est rigolo et il me l'envoie

 l'image de 3/4 est belle mais elle est complétée par

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Vued10
  deux profil squi donnent la camo.  typique de la WW1

Rassurez vous je ne me suis pas contenté ce ces 2 vues pour me lancer!!!

 en premier l'affut tout azimut Schneider est de construction locale. la fabrique ( fermée depuis ) est à 10 km à vol d'oiseau de chez moi. je suis aux anges

une recherche sur le web et dans mes archives perso ( quelques kilo de papier à déplacer) et j’avais les caractéristiques techniques du montre!!
 le pied à coulisse , une calculatrice, un crayon et surtout le revers d'une publicité ( on est écolo ou pas !)  un schéma grossier avec des chiffres un peu partout..  c'est comme ça que je fonctionne...

 à bientôt jld

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Rusty Sam 1 Nov 2014 - 21:12

Excellent ce projet.
Une originalité sans pareil !
Rusty
Rusty
Commandant

Nombre de messages : 7672
Age : 55
Localisation : En entre deux mers
Humeur : Meita Se, meita porc
Ma Photo : Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Lascau11
Date d'inscription : 18/01/2009

http://www.maquette-club-loubesien.fr/

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Dim 2 Nov 2014 - 11:06

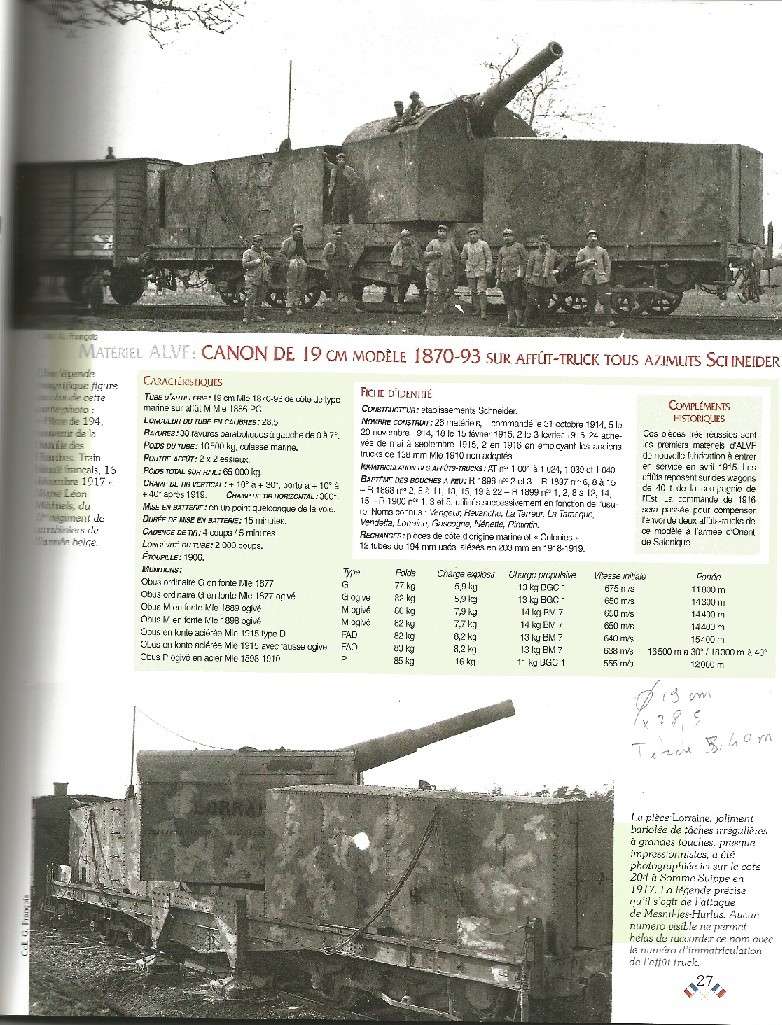

après les vues d'artistes pour vidéo gamme la doc la vrai  extraite du livre du général G François  les matériels de l'armée française les canons de la victoire 1914-1918
   oui je cite les sources  ça fait sérieux!!!!
la photo sera pour plus tard  il y a une réinitialisation!!!

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Dim 2 Nov 2014 - 11:07

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Fiche_11
 et voila
jld

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Lostiznaos Dim 2 Nov 2014 - 11:23

C'est un très beau sujet, vivement la réalisation!
A+
Gilles(lostiznaos)
Lostiznaos
Lostiznaos
Lieutenant-Colonel

Nombre de messages : 9565
Age : 63
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Transall vaillant Dim 2 Nov 2014 - 17:07

Un sujet découverte en ce qui me concerne !
Merci ! Very Happy

Transall vaillant
Caporal
Caporal

Nombre de messages : 127
Age : 59
Date d'inscription : 02/07/2014

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par PAPY GEGE Dim 2 Nov 2014 - 17:23

Bonne idée, bien que je ne fasse pas de train, le fait de tout créer me plaît bien.
PAPY GEGE
PAPY GEGE
Commandant

Nombre de messages : 5161
Age : 76
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par step D Lun 3 Nov 2014 - 12:03

ha en voila une idée intéressante et sortant des sentiers battus number-one-respect
step D
step D
Colonel
Colonel

Nombre de messages : 16015
Age : 64
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : Ceuille le jour sans te soucier du lendemain
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Lun 3 Nov 2014 - 13:10

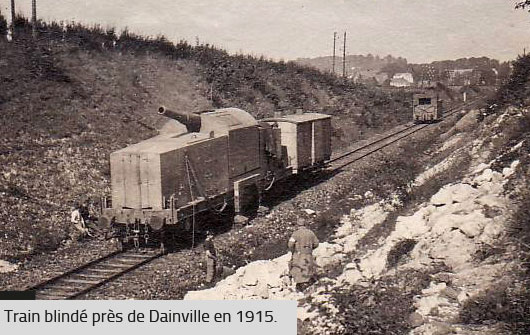

encore qq doc avant de se lancer

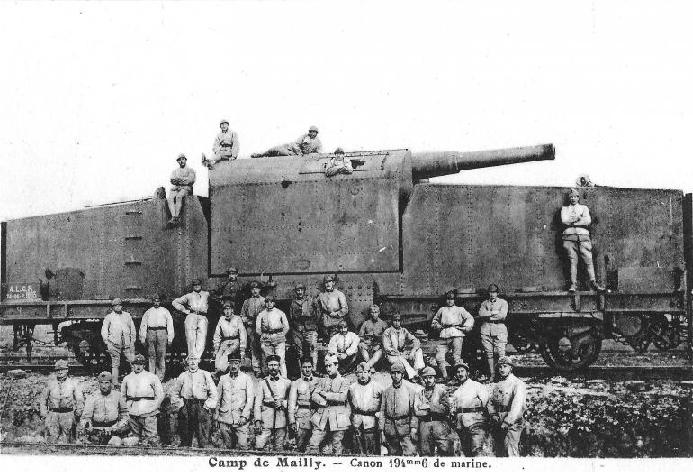

avec tous le personnel necessaire!!Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 1-19_c10

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 2_19_c10
une vue rapprochée arrière où on voit comment les canonniers pénètrent dans la tourelle tout azimut
Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 3_19_c10
pres à tirer les stabilisateurs latéraux sont en place on a le wagon d'accompagnement  qui contient les obus et les gargousses.

 l'approvisionnement se fait entre les 2 engins par  des portes  en bout des capots ( on en distingue une sur l'avant) et dans les dosserets des wagons.

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par PAPY GEGE Lun 3 Nov 2014 - 13:35

Si je comprend bien suivant la position de la tourelle ils ne peuvent plus en sortir!
PAPY GEGE
PAPY GEGE
Commandant

Nombre de messages : 5161
Age : 76
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Rusty Lun 3 Nov 2014 - 14:11

On leur demande pas d'en sortir, on leur demande de bombarder l'allemand !
Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 265475
Rusty
Rusty
Commandant

Nombre de messages : 7672
Age : 55
Localisation : En entre deux mers
Humeur : Meita Se, meita porc
Ma Photo : Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Lascau11
Date d'inscription : 18/01/2009

http://www.maquette-club-loubesien.fr/

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Invité Lun 3 Nov 2014 - 15:20

Danse  Voila un sujet que je vais suivre de près. Tout ce qui est train  J'ADORE!

Invité
Invité


Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Lun 3 Nov 2014 - 17:09

l’accès se fait par derrière la culasse. il y a 2 trappes sur le dessus pour voir je pense car pour sortir il y a bien des échelles d'un coté mais ce doit être casse g...  !

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par ahmar30 Lun 3 Nov 2014 - 17:31

Impressionnant !.... beau modèle à réaliser!....bonne continuation!.... Bravo number-one-respect
ahmar30
ahmar30
Sous-Lieutenant

Nombre de messages : 1520
Age : 94
Localisation : LE BOUSCAT 33110
Humeur : Selon le moment et le motif!.....
Ma Photo : M.D.L. de mon premier char
Date d'inscription : 04/01/2012

http://www.villejacques99.skyrock.com

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Mar 4 Nov 2014 - 8:45

Bon on entre dans le vif du sujet. ce week end le temps est pluvieux donc on reste enfermé!!!
Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 4_tour10
J'ai commencé par la (les car 1 au 1/87 et une 1/160) tourelle. une raison toute simple elle doit pivoter sur le chasis et on ajustera après les capots

 sur la photo on voit bien les 2 plaque qui servent de base avec les arrondis et les 2 cotés la petite tourelle au dessus montre que les 2 bases ne sont pas  en bout mais légèrement décalées
   celle du haut devra supporter le canon
   celle du bas    aura un rôle pour la rotation de la tourelle
 deux petits guide en chute permette de tenir bien perpendiculaire
Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 5_tour10

 il faut poser les 2faces av et ar. et la gros problème c'est en courbe.
 j'ai chercher la formule mathématique ( j'ai passé le Bac math il y a longtemps) qui,permet de connaitre la longueur de l'arc en connaissant la flèche et la corde.
 j'ai trouvé mais ma calculette ne fais plus les sinus!!!
 donc exit le calcul pour faire la longueur à la ficelle avec un peu de rab et on coupe les excédents après... c'est très très précis !!! (honte à moi) mais ça marche!!!


simplement comme il y a l'emplacement du canon il faut centrer des le début!!

 on voit aussi les repères de centrage sur le dessus  utile pour le pivot en fin de travail

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par korn a dead Mar 4 Nov 2014 - 8:58

beau projet   Bravo et un idée originale  number-one-respect   a plus pour la suite
korn a dead
korn a dead
Commandant

Nombre de messages : 6525
Age : 57
Localisation : isére
Humeur : paisible et sage
Date d'inscription : 30/06/2013

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par PAPY GEGE Mar 4 Nov 2014 - 10:53

affraid Une calculette en 2014 qui ne fait pas tout Exclamation Heureusement les maquettistes sont des débrouillards  Sluurp
PAPY GEGE
PAPY GEGE
Commandant

Nombre de messages : 5161
Age : 76
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Wallace101 Mar 4 Nov 2014 - 11:38

Sinon t'as toujours la calculatrice intégrée de Windows (si tu es sous Microsoft bien sûr)
Tu tape calc dans le menu démarrer Wink Tu as toutes les fonctions Wink
Wallace101
Wallace101
Colonel
Colonel

Nombre de messages : 19402
Age : 50
Localisation : Belgique
Humeur : Suivant la météo...
Ma Photo : "Tant que nous respirons, nous combattrons. Tant que nous combattrons, nous vaincrons. Nul ne survivra à notre courroux."
Date d'inscription : 06/01/2014

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Invité Mar 4 Nov 2014 - 11:42

Danse Coucou! je suis la, il est pas question pour moi d'en manquer une miette quand il s'agit de train

Invité
Invité


Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par walthorn Mer 5 Nov 2014 - 9:55

J'aime le scratch
ca c'est un beau projet

je vais suivre ça de près
walthorn
walthorn
Major

Nombre de messages : 1083
Age : 50
Localisation : rennes
Date d'inscription : 09/02/2014

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par step D Mer 5 Nov 2014 - 12:31

un sacré travail de précision et des recherches digne d'un spéléologue pour un projet qui promet
step D
step D
Colonel
Colonel

Nombre de messages : 16015
Age : 64
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : Ceuille le jour sans te soucier du lendemain
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par Jerry Can Mer 5 Nov 2014 - 12:58

Une mise en forme complexe qui est sur le bon chemin de la réussite !

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 21050
Age : 57
Localisation : Québec, la vieille capitale
Humeur : Ces temps-ci, c'est un jour à la fois
Ma Photo : Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Mer 5 Nov 2014 - 18:06

je voudrais pas sabrer le moral de step D quand il parle de "précision", il ne voit pas les  repentis (comme on dit en peinture!) j'ai tout un jeu de limes de toutes les formes de toutes les tailles qui permettent de rattraper plein de choses!!!!
 bon trêve de plaisanterie

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 6_mise10
 voila les canons en place
 c'est avec des tubes 'evergrenn' ils sont un peu long je doit être plus que les 8.5 calibres

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Mer 5 Nov 2014 - 18:16

je reviens car je viens de faire un brouillon sans le savoir ..
 le calibre pour les canons (et pour les néophytes)  c'est le diamètre de l’âme qui divise la longueur du tube donc qd on a le calibre (8.5) et la taille de l’obus (19 cm) on a la longueur du canon c'est simple non? autant qu'un cosinus!!!
 la tourelle étant fermée pas besoin de faire la culasse ( c'est souvent une pièce assez complexe)
 et si on met la toiture :
Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider 7_toit10
on n'apas besoin de culasse. ici on voit un peut ajout ( en vers sur le HO et en noir sur le N) c'est des pailles pour boisson avec le soufflet

 je ne parle pas du dessin ce cette toiture cintrée  sur un arrondi!!! mes souvenir de géométrie dans l'espace sont loin. j'y ai passée le week end à tenir la plaque pour qu'elle colle bien au montants latéraux puis les reste du temps à passer la lime ( ajusteur de métier?)  et aussi du mastic!!!
 les tourelles sont presque finies.
 on distingue à peine sur les photos mais il y a des lignes de rivets
 c'est fait à la molette  étoilées un peu comme un éperon de cavalerie

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Train blinde1916  19 cm modèle 1870-93 sur affût tous-azimuts Schneider Empty Re: Train blinde1916 19 cm modèle 1870-93 sur affût tous-azimuts Schneider

Message par jld Mer 5 Nov 2014 - 18:20

rectification calibre 28.5 tube de 19 cm ( c'est difficile à lire sur la fiche technique)

jld
Sergent-Chef

Nombre de messages : 731
Age : 67
Localisation : BOURGOGNE SUD
Date d'inscription : 10/04/2011

Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
