SNCASO SO-1221 Djinn (1/48 AMG)

Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Sam 28 Mar 2020 - 15:28

Il faut bien se détendre avec la crispation ambiante donc, début d'un nouveau montage.

La documentation utilisée (ajouté après montage):
http://avions-de-la-guerre-d-algerie.over-blog.com/article-22562393.html
https://www.enpa-capmatifou.com/Enpa2/Aero/MILITAIRE/DjinnALAT.pdf
https://maquettes-missiles.blogspot.com/2015/06/lhistoire-du-sncaso-so-1220-djinn.html

Surpris par la qualité des ajustements. Pas de tenons pour centrer mais tout peux s'aligner facilement avec un peu de méthode.
J'ai peind les pièces sur grappe.
Pour plus de facilité, je n'ai pas suivi la notice. J'ai fixé en premier la paroi droite de la cabine (étant droitier, ça laisse le bon côté pour bosser) sur le bas avant de coller le plancher où j'avais mis l'assise des sièges. Une fois tout sec, j'ai placé les dossiers avec les ceintures en PE.
Tout cela évite les problèmes d'angle du dossier et donne un peu plus de matière à tenir en main pour coller.

SNCASO SO-1221 Djinn (1/48 AMG) Djinn_12
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_13
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_14

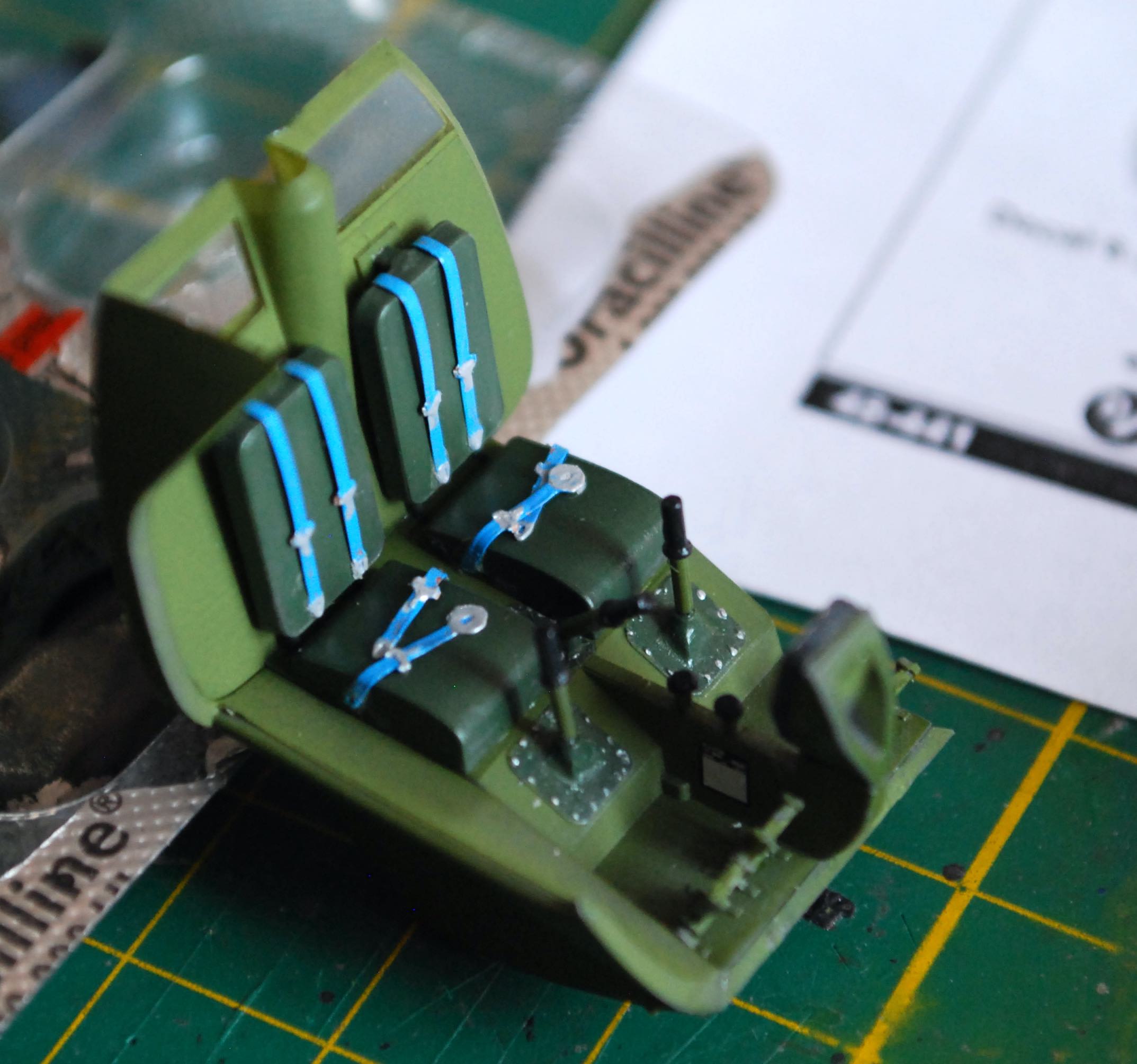

Après cela on colle les petites pièces:

SNCASO SO-1221 Djinn (1/48 AMG) Djinn_15
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_16
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_17

Il y a une radio à fixer, mais le plan n'est pas très clair. Pour ceux qui voudrait la mettre, elle se fixe sur le côté droit de la console centrale, mais attention à faire des essais car ça gène vite avec la vitre avant. Je ne l'ai pas mis sur le mien car je ne la vois pas sur les photos que j'ai.

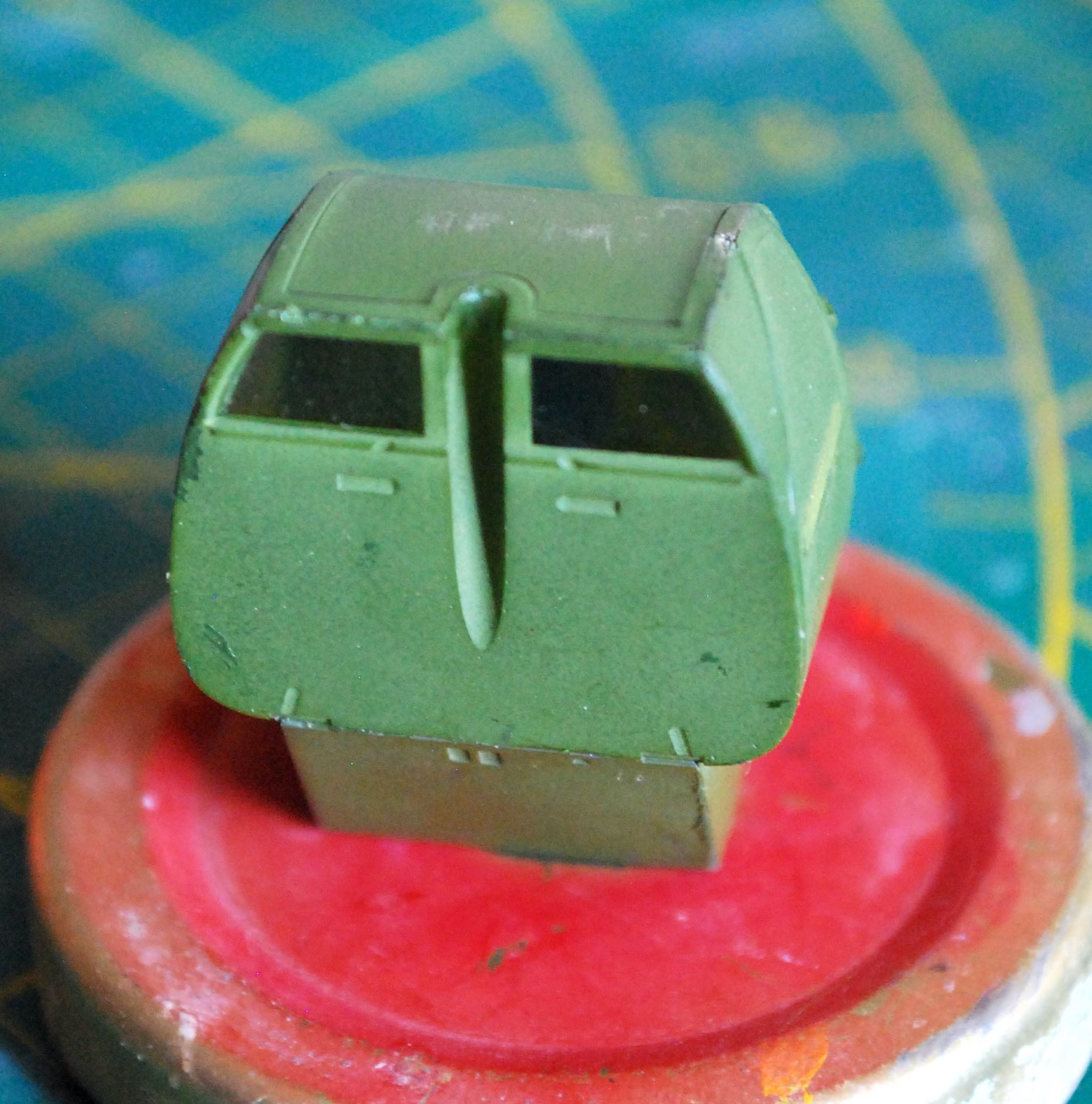

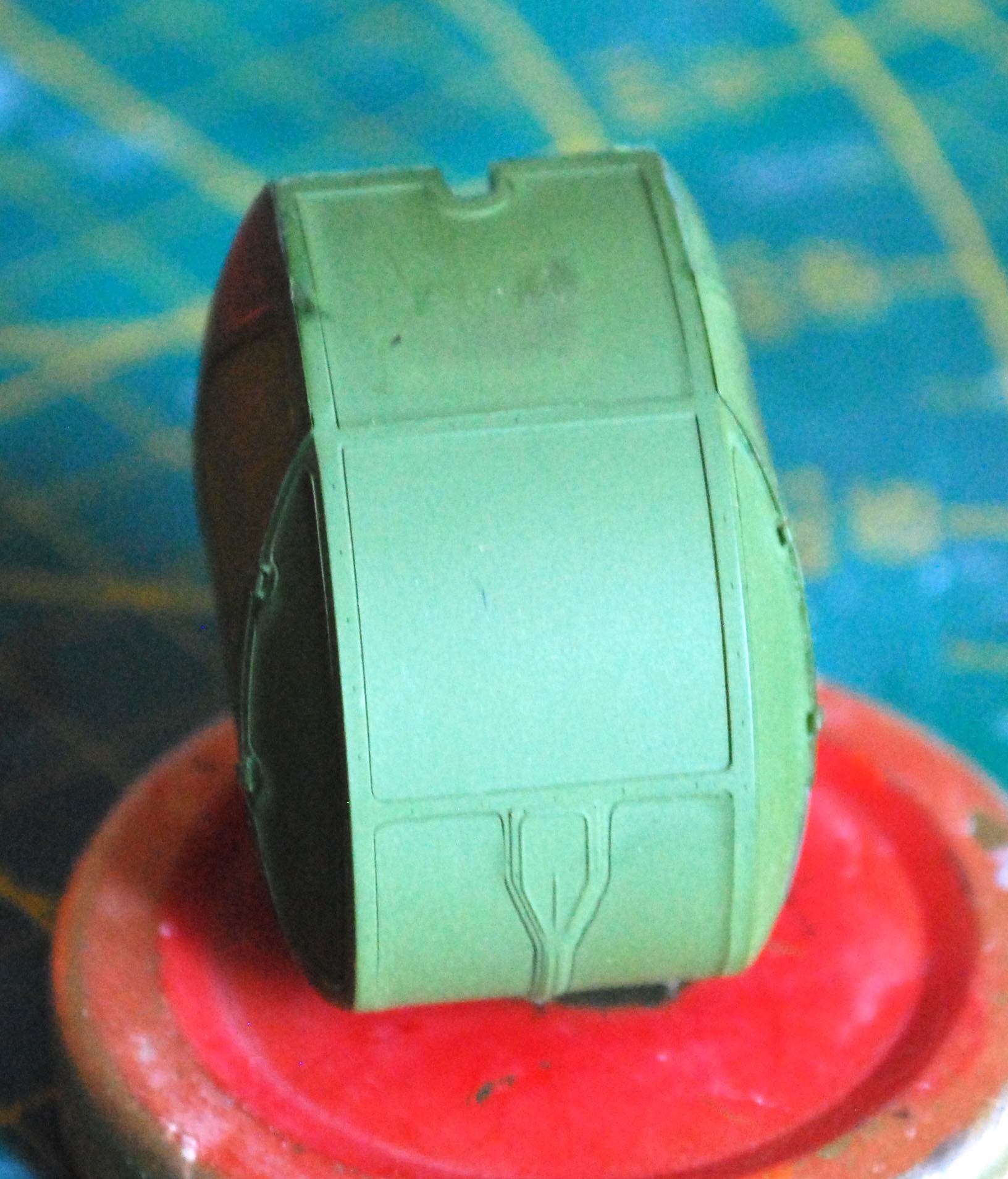

Une fois tout ça fait, on ferme. Je conseil de mettre la vitre avant et de la fixer sur le bas uniquement. Insérer les deux portes puis fixer le haut. Ca se ferme come un oeuf:

SNCASO SO-1221 Djinn (1/48 AMG) Djinn_18
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_19
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_20
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_21
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_23
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_22

J'ai fais des photos des joints qu'il me reste à combler, peut être qu'en procédant autrement j'aurais pu éviter cela.

J'ai collé vite fait la tuyère et le réservoir. Pour celui-ci, tout est collé sur chanfrein et ça s'aligne tout seul. Sur le mien, il manque un peu de matière au niveau du raccord pièce/grappe sur les deux côtés.

A+.


Dernière édition par Manu LeP le Mer 22 Avr 2020 - 23:50, édité 1 fois

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par kurgan le Sam 28 Mar 2020 - 15:32

aucune idée de quel engin il s agit en voyant ce départ mais c est bien commencé! Smile

et j espère que ça va te changer un peu les idées Wink
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 23494
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par ghoff47 le Sam 28 Mar 2020 - 15:39

@kurgan a écrit:aucune idée de quel engin il s agit en voyant ce départ mais c est bien commencé! Smile

et j espère que ça va te changer un peu les idées Wink

Very Happy même chose pour moi !  Mais justement ce sera la surprise quand on en verra plus !  Suspect
ghoff47
ghoff47
Adjudant-Chef

Nombre de messages : 956
Age : 73
Localisation : Paris (France)
Humeur : cool !
Date d'inscription : 08/10/2019

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par ghoff47 le Sam 28 Mar 2020 - 15:41

Je n'ai pas pu me retenir, j'ai regardé sur internet : il s'agit d'un petit hélico  Laughing
ghoff47
ghoff47
Adjudant-Chef

Nombre de messages : 956
Age : 73
Localisation : Paris (France)
Humeur : cool !
Date d'inscription : 08/10/2019

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Sgt Pepper le Sam 28 Mar 2020 - 16:04

Ce montage part très bien  Very Happy
Sgt Pepper
Sgt Pepper
Colonel
Colonel

Nombre de messages : 15895
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par kurgan le Sam 28 Mar 2020 - 16:35

ok,merci ghoff! Wink
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 23494
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Sam 28 Mar 2020 - 19:02

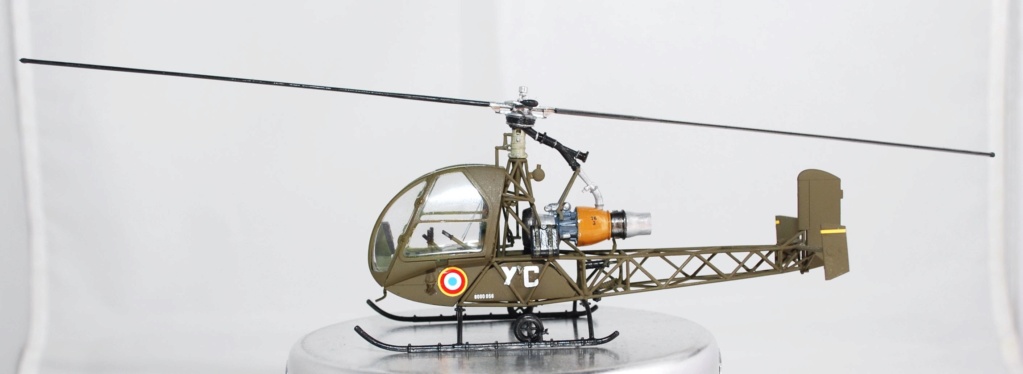

lol!  J'ai même pas pensé à mettre une photo du vrai. Pour la peine, faudra attendre qu'il avance ou aller voir sur un moteur de recherche  SNCASO SO-1221 Djinn (1/48 AMG) 265475

C'est effectivement un des premiers hélicoptères français qui a pour particularité, entre autre, de ne pas avoir de rotor de queue. En effet, celui-ci, autrement appelé "anti-couple" contre la réaction de l'hélice par rapport à l'arbre de transmission sur le principe "toute action entraîne une réaction..." Hors, le djinn à un système de propulsion différent qui entraîne un couple très faible: une turbine comprime l'air et elle est expulsé par des buses à l'extrêmité des pales.

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Lun 30 Mar 2020 - 15:40

La suite faite hier avec la structure tubulaire, le début de l'axe rotor et de son support. Ca se colle très facilement en procédant par étape de l'avant vers l'arrière par contre il y a un boulot d'ébavurage plus qu'important. Environ 2 heures à racler le plastique avant de la coller! Heureusement que le plastique est de qualité et solide, je n'ai rien cassé ou tordu pendant l'opération.
La notice est une fois de plus des plus approximative. Pour le réservoir, il faut le ppositionner proche de l'avant mais il ne faut pas que quelque chose dépasse, sinon la structure ne rentre plus an contact avaec l'avant. Mais s'il est trop en arrière, il ressort de la structure. Après multiples essais, j'ai coupé la PE que j'avais mise et qui ne se verra pas du tout et poncé l'avant pour que tout rentre facilement.

SNCASO SO-1221 Djinn (1/48 AMG) Djinn_25
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_24
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_26

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Lun 6 Avr 2020 - 10:38

A partir de là, je n'ai plus suivi la notice. J'ai collé quasiment tout ce qui sera de la même couleur, soit le poste de pilotage, et la structure tubulaire et ces annexes. Les patins sont mis pour pouvoir le poser simplement, ils seront en noir.
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_29
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_28
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_27

J'ai rajouté des tirants en fil de pêche sur la liaison turbine/rotor:
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_30

Rotor qui est d'ailleurs coller (pas la meilleurs des idées d'avoir coupé la pale comme ça a été fait):
SNCASO SO-1221 Djinn (1/48 AMG) Djinn_31

A+.

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par fgeiu le Lun 6 Avr 2020 - 12:54

Je suis vraiment fan de ce montage et de cet hélicoptère !

_________________
Jean-Louis "fgeiu"

En cours:
Tankietka - Sous-Lieutenant 20ème Dragons - Ford Model A - Jeep Willys Revell - Jeep Bantam - Jeep Hotchkiss - Dio Kübelwagen 1/24 - Dio tracteur Case VAI - Dio Panther D - Dio Steyr 1500 Flak - Locomotive WR 360 C12 - Para Indochine 120 mm - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Space Patrol - Sherman 1/48 - Land Rover WMIK - Gaz 67 - Otter - Liste non exhaustive !
 SNCASO SO-1221 Djinn (1/48 AMG) 2002502625
Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039

SNCASO SO-1221 Djinn (1/48 AMG) Thumbn10
fgeiu
fgeiu
Aide de Camp
Aide de Camp

Nombre de messages : 12107
Age : 58
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Lostiznaos le Lun 6 Avr 2020 - 14:22

Carrément pas courant cet engin, un très grand bravo pour l'idée et pour la réalisation! number-one-respect number-one-respect number-one-respect
Lostiznaos
Lostiznaos
Commandant

Nombre de messages : 6033
Age : 59
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par PP79 le Lun 6 Avr 2020 - 15:13

Génial petite libellule SNCASO SO-1221 Djinn (1/48 AMG) Pouce109 superbe montage  number-one-respect  Je voudrais juste ne pas être réincarné en joint de moyeux SNCASO SO-1221 Djinn (1/48 AMG) Frayeu62
PP79
PP79
Capitaine
Capitaine

Nombre de messages : 3261
Age : 58
Date d'inscription : 15/09/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Sgt Pepper le Mar 7 Avr 2020 - 7:11

Je vois enfin à quoi cela ressemble, très joli moustique  number-one-respect
Sgt Pepper
Sgt Pepper
Colonel
Colonel

Nombre de messages : 15895
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par PAPY GEGE le Mar 7 Avr 2020 - 8:34

J'avais raté le post. Très bon travail. Je ne savais pas qu'il existait au 1/48. Si ma mémoire est bonne il y en a eu un peu plus d'une centaine dans l'ALAT. Le proto fit son premier vol en 1953

Bon vol pour la suite.
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4685
Age : 73
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par step D le Mar 7 Avr 2020 - 9:00

Elle est sympa cette libellule Wink
step D
step D
Colonel
Colonel

Nombre de messages : 11526
Age : 60
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : hasta la vista
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Mar 7 Avr 2020 - 16:47

Merci à tous pour vos commentaires. Je vais prendre le soins de faire un petit historique de cette engin volant particulier.

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Mer 22 Avr 2020 - 18:12

J'avance, j'avance...

Une touche de scratch avec un réservoir en haut de la "tour" du rotor, j'ai collé tout ce que je pouvais avant de peindre en kaki à base d'un mélange maison, collé l'ensemble rotor et terminé de coller la tringlerie de contrôle.
Il y a intêret à avoir une bonne doc pour trouver "où va quoi" parce que ce n'est pas très clair, voir pas du tout, sur la notice. J'ai fait plusieurs photos de la disposition pour les prochains monteurs.

Tout ce qui doit être collé l'est, il me reste les retouches de peinture à faire et le rotor. Il faut vraiment que je me motive pour mettre en place les tuyauteries, ça fait vide sans mais il y en a tellement... bref, j'en suis là:

SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0329
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0330
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0331
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0334
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0333
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0332
SNCASO SO-1221 Djinn (1/48 AMG) Dsc_0335

A+.

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par PAPY GEGE le Mer 22 Avr 2020 - 18:46

Bravo Cela avance bien, sacré boulot.
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4685
Age : 73
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par ghoff47 le Mer 22 Avr 2020 - 19:41

Belle réalisation, bravo !
Vivement la suite !
ghoff47
ghoff47
Adjudant-Chef

Nombre de messages : 956
Age : 73
Localisation : Paris (France)
Humeur : cool !
Date d'inscription : 08/10/2019

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Sgt Pepper le Mer 22 Avr 2020 - 20:08

Belle avancée en effet  Cool
Sgt Pepper
Sgt Pepper
Colonel
Colonel

Nombre de messages : 15895
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par PP79 le Mer 22 Avr 2020 - 20:08

C'est vraiment très réussi  Bravo
PP79
PP79
Capitaine
Capitaine

Nombre de messages : 3261
Age : 58
Date d'inscription : 15/09/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Lostiznaos le Mer 22 Avr 2020 - 20:38

Très beau travail, cela avance bien!
Lostiznaos
Lostiznaos
Commandant

Nombre de messages : 6033
Age : 59
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Mer 22 Avr 2020 - 23:52

Merci à vous tous, il faut bien chercher dans sa doc pour trouver l'emplacement des pièces alors j'ai modifié le premier poste avec les références de documentation.

Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Manu LeP le Jeu 23 Avr 2020 - 11:01


Manu LeP
Caporal-Chef

Nombre de messages : 221
Age : 39
Date d'inscription : 09/11/2017

Revenir en haut Aller en bas

SNCASO SO-1221 Djinn (1/48 AMG) Empty Re: SNCASO SO-1221 Djinn (1/48 AMG)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
