Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mar 24 Mar 2020, 12:50 pm
c est un bon début de haubanage! Wink
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mar 24 Mar 2020, 1:28 pm
Les 4 premiers d'une longue série!
PP79
PP79
Capitaine
Capitaine
Nombre de messages : 3864
Age : 58
Date d'inscription : 15/09/2017

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mar 24 Mar 2020, 5:13 pm
@Yoyo.le.petaf a écrit:Les 4 premiers d'une longue série!
Si ils sont tous aussi réussi ça va superbe  number-one-respect
rano17
rano17
Major
Nombre de messages : 1129
Age : 46
Localisation : charente maritime17
Humeur : bonne
Date d'inscription : 10/05/2016

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mar 24 Mar 2020, 7:19 pm
houla , il en faut de la patience pour poser tout ça , bon courage
Sgt Pepper
Sgt Pepper
Colonel
Colonel
Nombre de messages : 17275
Age : 51
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mar 24 Mar 2020, 7:28 pm
Le haubanage tu maîtrise comme dirait Yoda  Cool
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mer 25 Mar 2020, 7:28 am
Merci

@rano17 a écrit:houla , il en faut de la patience pour poser tout ça , bon courage
C'est une bonne occupation pour se vider la tête...

@Sgt Pepper a écrit:Le haubanage tu maîtrise comme dirait Yoda  Cool
@PP79 a écrit:Si ils sont tous aussi réussi ça va superbe  number-one-respect
Ce que je maîtrise le plus, c'est le passage du fil dans le chas d'une aiguille...
Pourvu que Yoyote ne voit pas ce message, sinon, il va falloir que je fasse la couture familiale.. Supermarine Walrus Airfix au 1/48 - Page 2 265475

A+

Yoyo
kurgan
kurgan
Colonel
Colonel
Nombre de messages : 24234
Age : 56
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Mer 25 Mar 2020, 12:48 pm
mdr
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 9:00 am
Alors, comment je tricote mes haubans.

tout d'abord, le matériel
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus30
De haut en bas, et de gauche à droite:
Une paire de petits ciseaux, pour couper le fil,
Une vieille aiguille d'aérographe Paasche, qui me sert pour poser la cyanolit,
Un porte-foret, avec une mèche de 0,4mm, pour percer là ou doit se poser la boucle

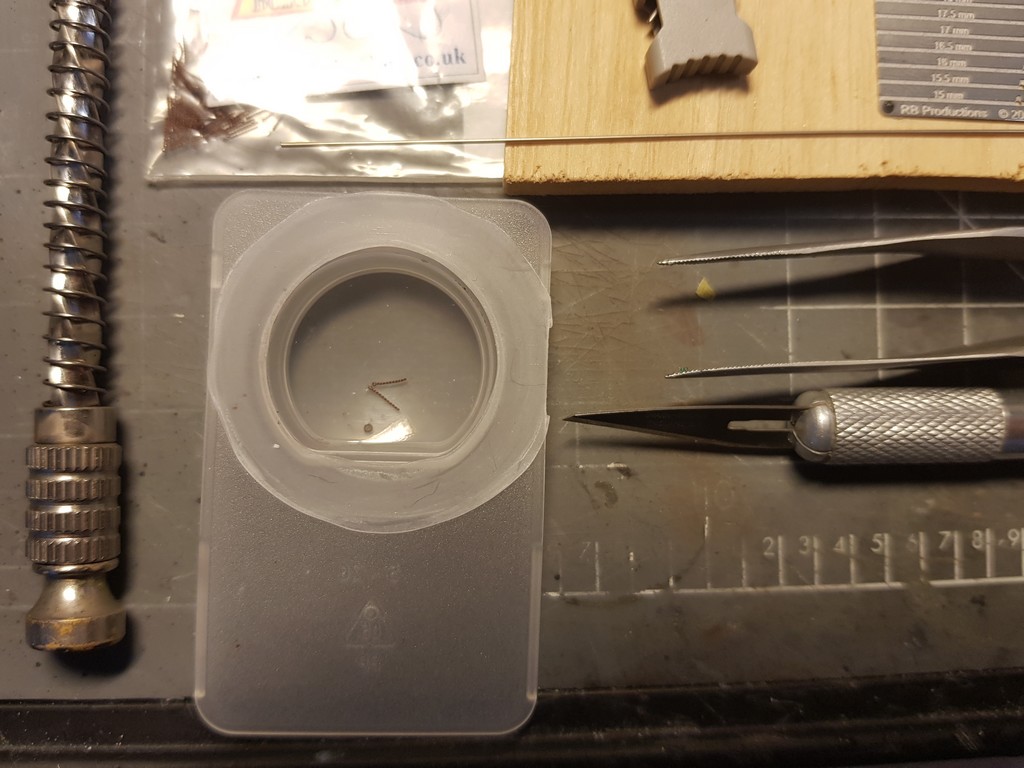

un paquet de petites boucles en fil de cuivre de chez Bob's Buckles. Elles sont bien plus belles que celles que j'ai pu faire...
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus31
Un petit bout de bois, ou j'ai cloué un accessoire de chez RB Production. Cet accessoire me permet de couper de petits morceaux de tubes avec une taille à peu près constante de 2mm
De part et d'autre, 2 petites pinces qui m'ont été offertes il y a longtemps. Si je em souviens bien ,elles servent pour tirer les fils dans l'industrie électronique. Avec le temps, elles commencent à bien s'user. Si quelqu'un pouvait me donner le nom de ces pinces ou une adresse ou les trouver, je prends!
En dessous,une longueur de tube nickel-argent de chez Albion Alloy. Diamètre extérieur:0,5mm, intérieur, 0,3mm
A droite le rouleau d'EZ-line qui sert à faire les haubans en eux-même
Enfin, une pince à écharde, pour manipuler l'EZ-Line

Pour la réalisation, je commence par couper un bout de tube,en le faisant rouler le scalpel sur le tube.
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus33
Ensuite je réalèse ensuite les extrémités en tournant une aiguille à l'intérieur

ensuite, yapuka faire une petite boucle d'Ez-line en passant par le tube, la boucle et retour dans le tube. Et c'est là que les 2 petites pinces me sont indispensable pour tenir ces micro-pièces...
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus32
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus34

Ensuite, il n'y a plus qu'à tirer sur le fil libre pour tendre le fil. En l'inclinant un peu, on peut faire descendre le bout de tube vers la boucle. une fois que c'est, une gouttelette de cyano pour bloquer le fil (en gardant le futur hauban dans l'axe...) pour bloquer le tout et yapuka couper le bout libre qui dépasse.
Une petite trempette de la queue de la boucle dans la cyanolit, et le fil peut être mis en place à l'endroit voulu..

Même principe de réalisation d'une boucle de l’autre côté... Sauf que là, c'est in situ!
juste un conseil qui facilite bien la vie... Ne pas hésiter à couper de grandes longueurs d'EZ line: ça facilite bien la tâche quand il s'agit de faire la seconde boucle.

c'est un peu long et fastidieux, mais par rapport à d'autres méthodes que j'ai pu testé, elle a le gros avantage de séparer la réalisation du hauban, sa mise en place, sa mise en tension, sa fixation et sa finalisation...

A+

Yoyo
Lostiznaos
Lostiznaos
Commandant
Nombre de messages : 6808
Age : 60
Date d'inscription : 02/06/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 12:57 pm
Merci pour ce tuto! Supermarine Walrus Airfix au 1/48 - Page 2 709348 Supermarine Walrus Airfix au 1/48 - Page 2 709348
kurgan
kurgan
Colonel
Colonel
Nombre de messages : 24234
Age : 56
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 1:01 pm
Shocked   number-one-respect
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 6:02 pm
De rien...

Et quand on le fait 26 fois, voilà ce que ça donne:
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus35
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus36
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus37
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus38

Et honnêtement, ceux du balonnet ne me plaisent pas trop... je vais peut être en refaire certains...

A+

Yoyo
marcelscott
marcelscott
Aide de Camp
Aide de Camp
Nombre de messages : 7515
Age : 56
Localisation : moustiers sainte marie
Humeur : Camerone, le 30 avril 1863
Ma Photo : chaque jour une pensée pour nos gars en opex
Date d'inscription : 24/01/2015

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 6:30 pm
Purée, c'est bien tendu ( ouais ok, c'est le but ) et c'est beau !

_________________
pour le fun et le progrès.......  L' idiotie n'a pas de passeport, ni de nationalité.....Supermarine Walrus Airfix au 1/48 - Page 2 Mur1
Belge



Supermarine Walrus Airfix au 1/48 - Page 2 Honneu10 www.defense.gouv.org
Sgt Pepper
Sgt Pepper
Colonel
Colonel
Nombre de messages : 17275
Age : 51
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 7:25 pm
C'est divinement bien fait. Pour l'autre partie du hauban ce doit être plus compliqué à positionner je suppose ?
PP79
PP79
Capitaine
Capitaine
Nombre de messages : 3864
Age : 58
Date d'inscription : 15/09/2017

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Jeu 26 Mar 2020, 10:56 pm
ça donne une sacré finition au model  Supermarine Walrus Airfix au 1/48 - Page 2 709348  c'est superbe.
fombec6
fombec6
Major
Nombre de messages : 1356
Age : 61
Localisation : Floirac (33).
Humeur : Joyeux.
Date d'inscription : 28/07/2015

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Ven 27 Mar 2020, 6:41 am
Très beau ce "haubanage"! number-one-respect
Sergio  Wink
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Ven 27 Mar 2020, 7:37 am
Merci

@Sgt Pepper a écrit:C'est divinement bien fait. Pour l'autre partie du hauban ce doit être plus compliqué à positionner je suppose ?
A peine plus.. A condition de se garder une bonne longueur de fil pour pouvoir manipuler le tout. Mais faut pas être radin sur la marchandise, car sinon, c'est vite galère...

Hier, pour me changer un brin les idées, j'ai joué avec la catapulte: la structure de base:
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus39
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus40
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus41

Et le début du chariot:
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus42
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus43

Mais bon, aujourd'hui, ce sera hauban, le retour!


Flab42
Flab42
Commandant
Nombre de messages : 6850
Age : 53
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Ven 27 Mar 2020, 8:42 pm
C'est décidément la soirée des baffes, après Gilles, c'est toi, merci quand même Evil or Very Mad ............. lol!
Et tu sera dénoncé à Madame, ça t'apprendra Supermarine Walrus Airfix au 1/48 - Page 2 265475

En tout les cas, une réalisation de haut vol, il me tarde d'en voir le résultat final number-one-respect , un grand Bravo  à toi !!!
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Sam 28 Mar 2020, 6:32 am
Merci Laurent!
step D
step D
Colonel
Colonel
Nombre de messages : 12318
Age : 61
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : Ceuille le jour sans te soucier du lendemain
Date d'inscription : 18/02/2012

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Sam 28 Mar 2020, 7:04 am
Whaou quel travail et merci pour le tuto
Un travail digne d'un orfèvre number-one-respect Supermarine Walrus Airfix au 1/48 - Page 2 709348
Sgt Pepper
Sgt Pepper
Colonel
Colonel
Nombre de messages : 17275
Age : 51
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Sam 28 Mar 2020, 8:03 am
Assurément  number-one-respect
kurgan
kurgan
Colonel
Colonel
Nombre de messages : 24234
Age : 56
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Sam 28 Mar 2020, 2:22 pm
+1!! Smile
ghoff47
ghoff47
Major
Nombre de messages : 1261
Age : 73
Localisation : Paris (France)
Humeur : ça va, merci !
Date d'inscription : 08/10/2019

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Sam 28 Mar 2020, 3:07 pm
Je n'ai JAMAIS vu un haubanage aussi réussi !  What a Face
Quel talent, bravo !!!
Globetrotter08
Globetrotter08
Major
Nombre de messages : 1459
Age : 56
Localisation : Puy de Dôme
Date d'inscription : 11/05/2019
http://globetrotter08.free.fr/

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Dim 29 Mar 2020, 8:41 am
number-one-respect number-one-respect number-one-respect
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Dim 29 Mar 2020, 9:14 am
Merci
le haubannage continue à avancer. J'espère le finir aujourd'hui...
korn a dead
korn a dead
Capitaine
Capitaine
Nombre de messages : 3524
Age : 53
Localisation : isére
Humeur : paisible et sage
Date d'inscription : 30/06/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Lun 30 Mar 2020, 7:58 pm
du travaille de ouf number-one-respect
Yoyo.le.petaf
Yoyo.le.petaf
Capitaine
Capitaine
Nombre de messages : 3535
Age : 48
Localisation : Versailles
Date d'inscription : 17/08/2013

Supermarine Walrus Airfix au 1/48 - Page 2 Empty Re: Supermarine Walrus Airfix au 1/48

Ven 03 Avr 2020, 4:17 pm
Et ça y est, cela commence à un Walrus...
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus44
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus45
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus46
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus47
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus48
Supermarine Walrus Airfix au 1/48 - Page 2 Walrus49
La lutte fut parfois dur, car un ou 2 haubans se sont défendues...

Pour le moment, je le laisse ainsi. Car j'ai peur de coller les dernières pièces qui manquent et de ne plus avoir envie de faire la catapulte...

A+

Yoyo


Dernière édition par Yoyo.le.petaf le Ven 03 Avr 2020, 4:35 pm, édité 1 fois
Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
