NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mer 30 Aoû 2017 - 18:34
Cocorico les amis, voici un gros montage un NORD-AVIATION NORD 2501 NORATLAS.
Comme toujours un peut d'histoire sur ce mythique appareil français.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Nord_N-2501F-3_Noratlas_F-AZVM_OTT_2013_02

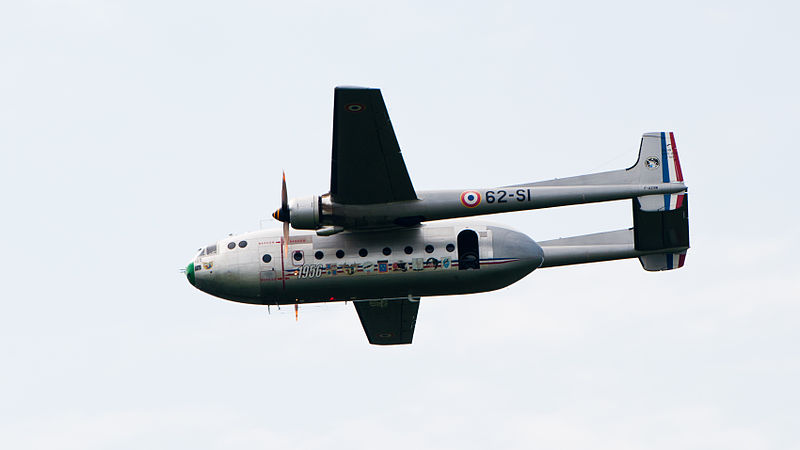

https://www.aviationsmilitaires.net/media/pictures/Nord_N-2501F-3_Noratlas_F-AZVM_OTT_2013_02.jpg

Après la deuxième guerre mondiale, le transport militaire français était équipé de DC-3 et de Ju-52. Ces deux appareils avaient une charge limitée et leur chargement par une porte latérale sur un plancher en pente ne facilitait pas leur utilisation. L'état-major demanda donc l'étude d'un transport plus gros et plus pratique. 3 avions furent proposés : Le Bréguet 890, le SNCASO SO-30C et le Nord Aviation 2500. Ce dernier fut retenu pour une pré-série.

Premier avion de transport tactique conçu comme tel pour l'Armée de l'Air, le Nord 2500 Noratlas construit par la Société Nationale de Construction Aéronautique du Nord (SNCAN) effectua son premier vol le 10 septembre 1949 aux mains du pilote Claude Chautemps assisté de Georges Détré. Il reprenait une formule employée par les Allemands et les Américains (C-119 Packet) pendant la Deuxième Guerre mondiale avec les plans de queue supportés par deux poutres dans le prolongement des moteurs. Les propulseurs de ce premier prototype étaient des Gnôme-Rhône 14R de 1.600 CV de puissance maximale entraînant des hélices tripales à pas variable. On s’aperçut vite que ce moteur était dépassé. On créa donc les Nord 2501 n°02 à 05 de présérie, propulsés par des Bristol Hercules, plus puissants et plus fiables. L’appareil eut enfin le feu vert pour être produit en série.

L'usine SNCAN des Mureaux construisait les poutres et les empennages, celle de Bourges les fuselages. Breguet fabriquait les voilures et, sous licence, les hélices Rotol. La SNECMA fabriquait, sous licence également, les moteurs Hercules. Dans un premier temps l'assemblage final se faisait soit au Mureaux soit à Bourges, puis rapidement uniquement à Bourges.
Une grosse partie de la production (186 appareils) fut construite sous licence en Allemagne par Weserflugzeugbau (WFB) à Brême et par HFB à Hambourg.

Les différentes versions du Nord 2501 :

La version de série fut le Nord 2501 qui vola pour la première fois fin novembre 1952. La production qui s'étala jusqu'en octobre 1961 fut de 425 exemplaires en plusieurs versions, L’appareil fut officiellement baptisé « Noratlas » en 1953.
Source ICI

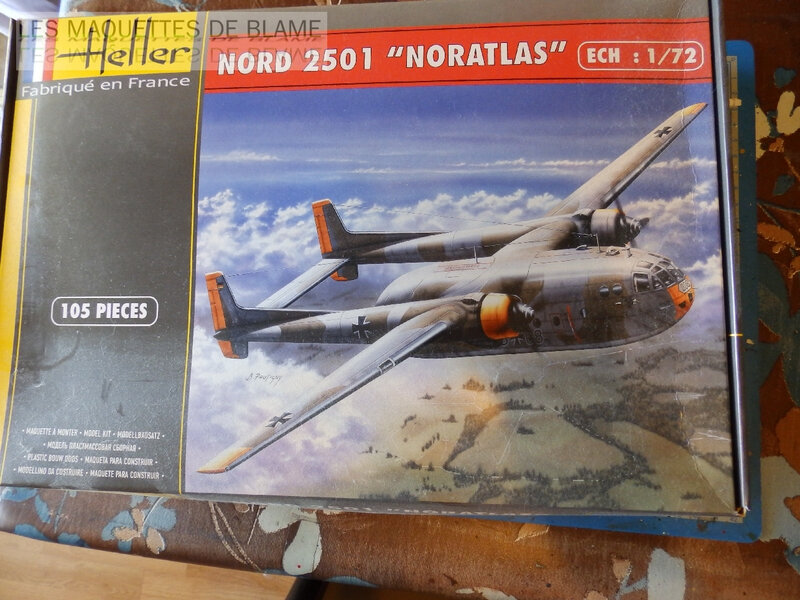

Le kit!
J'ai choisi la marque française HELLER (38 euros) avec une gravure en creux et plein; une planche de dècals pour faire une version française et une version allemande et un manuel pas très explicite.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165723

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165702
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165704
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165705

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165715
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165716
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117165717

 Voila! Pour la suite, début du montage avec le poste de pilotage et les travaux sur la cellule. Idea Idea Idea Idea
fgeiu
fgeiu
Aide de Camp
Aide de Camp
Nombre de messages : 12666
Age : 58
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mer 30 Aoû 2017 - 18:43
Voilà un montage que je vais suivre avec beaucoup d'intérêt, ayant effectué mes premiers sauts depuis cet appareil mythique !!!

_________________
Jean-Louis "fgeiu"

En cours:
Tankietka - Sous-Lieutenant 20ème Dragons - Ford Model A - Jeep Willys Revell - Jeep Bantam - Jeep Hotchkiss - Dio Kübelwagen 1/24 - Dio tracteur Case VAI - Dio Panther D - Dio Steyr 1500 Flak - Locomotive WR 360 C12 - Para Indochine 120 mm - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Space Patrol - Sherman 1/48 - Land Rover WMIK - Gaz 67 - Otter - Liste non exhaustive !
 NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 2002502625
Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Thumbn10
Arvernix
Arvernix
Sergent
Sergent
Nombre de messages : 591
Age : 60
Localisation : Blot l'Eglise 63 Les Combrailles - AUVERGNE
Humeur : Ce fut la quille .... un certain temps
Ma Photo : NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Gedc1214
Date d'inscription : 07/06/2015

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mer 30 Aoû 2017 - 19:26
Un superbe avion qui n'existe en kit  (je crois) que chez Heller et seulement au 1/72.
Je  prends une chaise pour suivre ce montage  number-one-respect
avatar
charlymic3
Sergent
Sergent
Nombre de messages : 667
Age : 52
Localisation : orleans
Date d'inscription : 11/02/2015

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mer 30 Aoû 2017 - 19:34
Nostalgie , nostalgie .

Je suis arrivé sur la Base aerienne de Metz quelques mois avant la mise à la retraite des deux derniers Noratlas Gabriel de guerre électronique . Ca ne me rajeuni pas  lol!
fgeiu
fgeiu
Aide de Camp
Aide de Camp
Nombre de messages : 12666
Age : 58
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mer 30 Aoû 2017 - 20:23
En son temps dans les années 60), Faller l'avait sorti au 1/100. C'est désormais un objet de collection...

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Img_0010
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Noratl10

Sinon, il y a F-RSIN qui a sorti des versions au 1/144...

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- _5710
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Fr140510

_________________
Jean-Louis "fgeiu"

En cours:
Tankietka - Sous-Lieutenant 20ème Dragons - Ford Model A - Jeep Willys Revell - Jeep Bantam - Jeep Hotchkiss - Dio Kübelwagen 1/24 - Dio tracteur Case VAI - Dio Panther D - Dio Steyr 1500 Flak - Locomotive WR 360 C12 - Para Indochine 120 mm - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Space Patrol - Sherman 1/48 - Land Rover WMIK - Gaz 67 - Otter - Liste non exhaustive !
 NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 2002502625
Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Thumbn10
corbaindallas
corbaindallas
Capitaine
Capitaine
Nombre de messages : 4760
Age : 52
Humeur : toujours zen
Date d'inscription : 26/07/2013

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Jeu 31 Aoû 2017 - 0:31
bon montage Salut
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Lun 4 Sep 2017 - 17:24
Bonjour, les amis j'ai commencé les travaux structuraux sur le 2501 (depuis mi-août).
J'ai commencé traditionnellement par le poste de pilotage peint en ALUMINIUM, NOIR, MARRON, OLIVE DRAB. J'ai patiné avec un jus NOIR et du KLIR.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224141
J'ai récupéré des figurines dans mon stock que j'ai peint en OLIVE DRAB, MARRON, CHAIRE et NOIR. J'ai patiné avec un jus NOIR et du KLIR (l'avion sera représenté en vole). J'ai collé les figurines sur les sièges (elles serons peu visible alors je ne me suis pas attardé).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224251
Pour la soute, j'ai peint l'interireur en ALUMINIUM et j'ai patiné avec un jus NOIR et une couche de KLIR. J'ai assemblé les vitres et la soute avec de la cyano et j'ai poncé les joint a la "dremel" (ce n'été pas une bonne idée, je ne maîtrise pas ce procédé j'ai fais des trous partout). Alors ponçage et masticage (j'ai fini par rattraper ma bêtise), j'ai assemblé les autres pièces de la soute et j'ai tous ajusté au mieux (je laisse une porte ouverte une figurine prendra place à la fin du montage).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224567
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224584
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224587

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224604
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224606

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224621
J'ai collé le verrière et la trappe du train avant (j'ai comblé le puis de train avant du plastiroc).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117224666
Voila! pour la suite ailes et poutres et casse tête. affraid affraid confused confused confused scratch scratch scratch
step D
step D
Colonel
Colonel
Nombre de messages : 12073
Age : 60
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : hasta la vista
Date d'inscription : 18/02/2012

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Lun 4 Sep 2017 - 19:09
Le "DANGER " j'en avais vu à l'ETAP en des temps déjà bien reculé (78)
Sgt Pepper
Sgt Pepper
Colonel
Colonel
Nombre de messages : 16770
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 6:44
C'est très bien tout cela  Very Happy
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine
Nombre de messages : 4752
Age : 73
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 8:05
Smile  Bon vol pour la suite. Tu vas y arriver, puisque moi j'y suis arrivé il y a 4 ans environ.



https://www.small-tracks.org/t7713-heller-au-1-72-le-noratlas?highlight=noratlas
vroux68
vroux68
Aide de Camp
Aide de Camp
Nombre de messages : 1370
Age : 21
Localisation : Alsace
Humeur : toujours bonne pourquoi ?
Date d'inscription : 31/01/2017

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 15:32
Génial avec un très beau début.....Bravo

J'espère que tu vas le regraver !
En plus je l'ai en stock aussi et c'est une très bonne base.
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 16:58
@PAPY GEGE a écrit:Smile  Bon vol pour la suite. Tu vas y arriver, puisque moi j'y suis arrivé il y a 4 ans environ.



https://www.small-tracks.org/t7713-heller-au-1-72-le-noratlas?highlight=noratlas
J'ai vu ton superbe montage pour me rassuré en faisant le mien. Merci
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 17:02
@vroux68 a écrit:Génial avec un très beau début.....Bravo

J'espère que tu vas le regraver !
En plus je l'ai en stock aussi et c'est une très bonne base.
Merci, sa me rassure. Pour la gravure je ne sais pas refaire des gravures plein scratch mais je suis preneur de conseils! study .
vroux68
vroux68
Aide de Camp
Aide de Camp
Nombre de messages : 1370
Age : 21
Localisation : Alsace
Humeur : toujours bonne pourquoi ?
Date d'inscription : 31/01/2017

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 17:08
Le plus simple est de mettre une aiguille dans un porte mine. Tu utilises des gabarits pour prendre appui quand tu graves.
Après, tu utilises de la laine d'acier 000 pour enlever les résidus de plastiques.
Finalement c'est très simple.
Mais entraine toi avant......  Very Happy
fombec6
fombec6
Major
Nombre de messages : 1273
Age : 61
Localisation : Floirac (33).
Humeur : Joyeux.
Date d'inscription : 28/07/2015

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 18:26
J'adore cet avion, je m'installe pour suivre l'aventure.
Je l'ai monté il y a 7 ans, je l'avais complètement gravé et détaillé tout l'intérieur.
Si tu veux des photos du montage pour t'aider ce sera avec plaisir.
Sergio  Wink
Arvernix
Arvernix
Sergent
Sergent
Nombre de messages : 591
Age : 60
Localisation : Blot l'Eglise 63 Les Combrailles - AUVERGNE
Humeur : Ce fut la quille .... un certain temps
Ma Photo : NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Gedc1214
Date d'inscription : 07/06/2015

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 5 Sep 2017 - 19:37
Bien détaillé pour du 1/72, bon courage pour la suite  number-one-respect
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 17:19
Bonjour les amis, je continu les travaux structuraux sur le noratlas avec la base des ailes.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336572

J'ai monté les poutres et je l'est ais remplis de plastiroc (pour la rigidité et centré le poids). J'ai pris l'empreinte des roues et j'ai monté les trappes de train, j'ai collé les gouvernails.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336694

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336706

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336713
Pour assurer une rigidité optimal j'ai placés un pique à brochette dans la structure de l'aile. J'ai collé les ailes prés-assemblé au paravent (j'ai utilisé uniquement de la cyano pour collé les ailes).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336815
J'ai limé les poutres pour qu'elles s'ajustent parfaitement, j'ai collé la gouverne de profondeur (la aussi j'ai utilisé que de la cyano).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336911

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336928
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117336942

J'ai collé les poutres sur la structure, j'ai ajusté avec des cales et j'ai collé à la cyano et j'ai ajusté le dessus.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117337008

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117337010

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117337028
Voila! Pour la suite finition des travaux de structure et préparation à la peinture. Cool Like a Star @ heaven cyclops
vroux68
vroux68
Aide de Camp
Aide de Camp
Nombre de messages : 1370
Age : 21
Localisation : Alsace
Humeur : toujours bonne pourquoi ?
Date d'inscription : 31/01/2017

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 18:14
Du beau travail. Du coup, tu regraves pas ?????
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 19:01
Je vais reprendre la continuité des lignes pour mon premier re-gravage ce sera bien!
vroux68
vroux68
Aide de Camp
Aide de Camp
Nombre de messages : 1370
Age : 21
Localisation : Alsace
Humeur : toujours bonne pourquoi ?
Date d'inscription : 31/01/2017

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 19:26
Tu as raison !  Very Happy
Essaye sous les ailes pour te faire la main.....
Sgt Pepper
Sgt Pepper
Colonel
Colonel
Nombre de messages : 16770
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 21:03
Tu as fait un très gros boulot  Very Happy
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Mar 12 Sep 2017 - 22:20
Merci
flyingtiger
flyingtiger
1ère classe
Nombre de messages : 85
Age : 52
Humeur : faut pas me chercher
Date d'inscription : 05/03/2017

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Ven 29 Sep 2017 - 11:35
voici un modele qui me plait beaucoup. je m'installe car j'en ai 3 en stock dont un uat et j'ai jamais osé me lancer............
blame1731
blame1731
Adjudant
Nombre de messages : 863
Age : 33
Localisation : TOULOUSE
Date d'inscription : 13/01/2016
http://blame1731.canalblog.com/

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Lun 2 Oct 2017 - 17:35
Bonjour, les amis le travail sur sur le NORD 2501 avance bien. J'ai monté et collé les nacelles moteurs (il été équipé de Bristol Hercules 739).
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579754

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579758

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579766
J'ai préparé la mise en peinture avec le masquage des parties vitrées à la DRAWING GUM.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579806
J'ai masqué pour peindre en premier la partie blanche, apprêt MIG GRIS et peinture BLANCHE BRILLANTE cultura diluer 50/50 et finition au vernis brillant.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579869













NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579877

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579886
J'ai masqué la partie blanche et j'ai appliqué un apprêt MIG NOIR, peinture cultura GRISE NACRÉE DILUER 70/30, ALUMINIUM MAT, SILVER et finition au vernis brillant.
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579965
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117580011
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117580014





NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579980
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579985
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117579986
NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 117580025
Voila! pour la suite poursuite de la mise en peinture! Exclamation Exclamation Exclamation Exclamation Exclamation Exclamation Cool
Arvernix
Arvernix
Sergent
Sergent
Nombre de messages : 591
Age : 60
Localisation : Blot l'Eglise 63 Les Combrailles - AUVERGNE
Humeur : Ce fut la quille .... un certain temps
Ma Photo : NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Gedc1214
Date d'inscription : 07/06/2015

NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- Empty Re: NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL-

Lun 2 Oct 2017 - 18:57
Beau tuto sur la peinture, NORD-AVIATION NORD 2501 NORATLAS N°105 62-SI, GT 3/62 SAHARAH, BA140 BLIDA, ALGERIE, 1961 - HELLER - 1/72 -EN VOL- 549934  Est ce que la Drawing gum est facile à appliquer à la différence du maskol ???
Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
