VLR DELAHAYE - Scratch 1/35 Empty VLR DELAHAYE - Scratch 1/35

Message par jcl Jeu 5 Jan 2017 - 15:30

Suite au post de ma présentation où certains semblaient intéressés par le VLR, je vous propose un petit résumé du montage.

Le VLR, tout au long sa courte vie "de mal aimé" au sein de l'Armée Française, a fait l'objet de multiples mises à niveau tant sur la chaîne de montage que dans les ateliers de maintenance.
Comme certaines modifs touchent son look il convient de faire des choix, même si le panachage était fréquent sur les véhicules en service.
Je suis parti sur la base d'un Modèle 51, pare-brise 2ème type, 3ème feu code, sièges baquets.

Tout d'abord, le cotes principales ont été relevées et des photos de détails faites sur le véhicule.

Pour le châssis, les plans disponibles dans les notices techniques sont mis à l'échelle.

VLR DELAHAYE - Scratch 1/35 Dscn1917 VLR DELAHAYE - Scratch 1/35 Dscn1918

VLR DELAHAYE - Scratch 1/35 Dscn1919

La caisse

VLR DELAHAYE - Scratch 1/35 Dscn1922 VLR DELAHAYE - Scratch 1/35 Dscn1921

VLR DELAHAYE - Scratch 1/35 Dscn1924 VLR DELAHAYE - Scratch 1/35 Dscn1925

montage sur le châssis. Le panneau AV ne sert que de gabarit et sera remplacé par la calandre.


VLR DELAHAYE - Scratch 1/35 Dscn1927

le tableau de bord : une photo collée sur la carte plastique sert de gabarit.

VLR DELAHAYE - Scratch 1/35 Dscn1929

la caisse est pratiquement assemblée..

VLR DELAHAYE - Scratch 1/35 Dscn1931

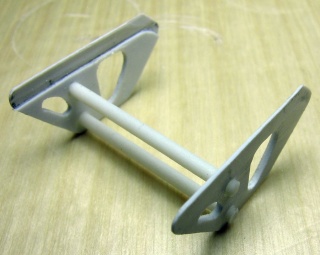

Le support de train AV

VLR DELAHAYE - Scratch 1/35 Dscn1935 VLR DELAHAYE - Scratch 1/35 Dscn2015

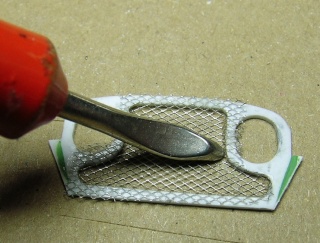

La calandre est faite en carte plastique et habillée de grillage en photo-découpe. Pour que la grille affleure la face AV il faut la repousser légèrement.

VLR DELAHAYE - Scratch 1/35 Caland11 VLR DELAHAYE - Scratch 1/35 Caland12

L'ensemble moteur/boites

VLR DELAHAYE - Scratch 1/35 Dscn2017 VLR DELAHAYE - Scratch 1/35 Dscn2018

VLR DELAHAYE - Scratch 1/35 Dscn2010 VLR DELAHAYE - Scratch 1/35 Dscn2011

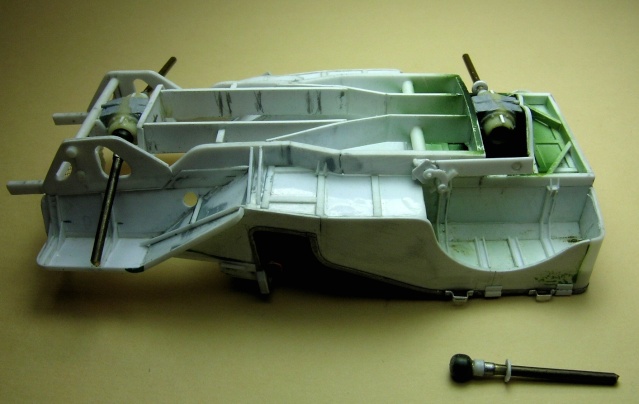

les ponts AV et AR avec le système de barres de torsion.

VLR DELAHAYE - Scratch 1/35 Dscn2014

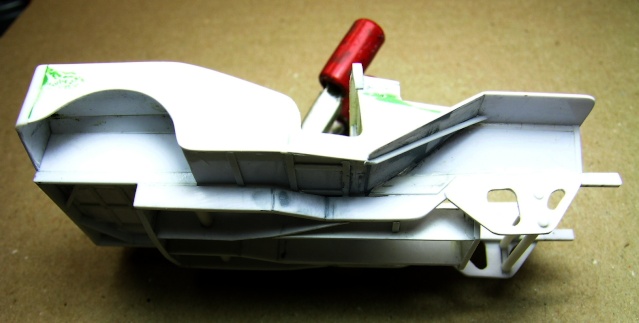

Le capot est fait dans une plaque d'alu, et le tour de la caisse est "habillé" avec une bande de feuille d'étain.
De la PE pointes de diamants est posée sur les planchers.

VLR DELAHAYE - Scratch 1/35 Dscn2012 VLR DELAHAYE - Scratch 1/35 Dscn2013

Le problème des roues et des pneus.
Il n'existe rien dans le commerce correspondant aux 2 types pneus du VLR. VLR DELAHAYE - Scratch 1/35 Icon_crying
J'ai donc dû les faire. Le Dunlop était le plus facile à faire avec ma méthode artisanale et il me plaisait plus VLR DELAHAYE - Scratch 1/35 Icon_biggrin
Il faut donc faire un master qui servira de base au moulage.

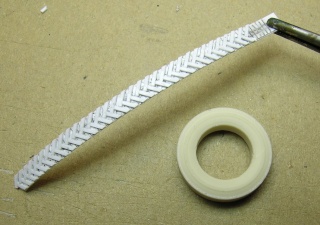

Sur un plan du développé on colle les ébauches de chevrons.
La bande de roulement est découpée et collée sur l'ébauche du pneu tournée dans de la résine polyuréthane.
Les crampons sont un peu retravaillés à la mini fraise.

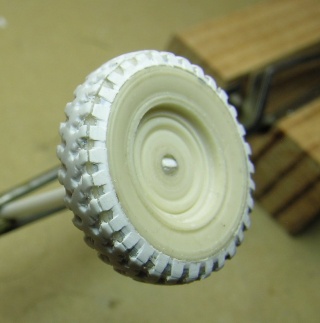

La jante est tournée à part pour obtenir en final des roues D et G.

VLR DELAHAYE - Scratch 1/35 Dscn2017 VLR DELAHAYE - Scratch 1/35 Dscn2018

VLR DELAHAYE - Scratch 1/35 Dscn2020 VLR DELAHAYE - Scratch 1/35 Dscn2021

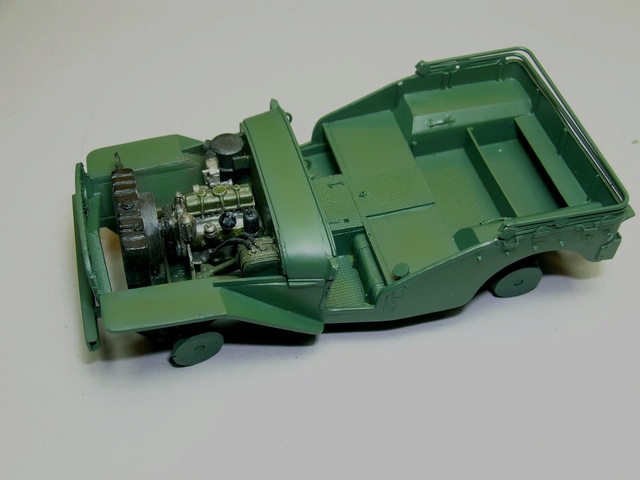

Une dernière vue du moteur avant fermeture définitive.
A droite le filtre à air, à gauche le réservoir d'huile: le moteur étant à carter sec.

VLR DELAHAYE - Scratch 1/35 P110

Les sièges sont faits en Milliput,

VLR DELAHAYE - Scratch 1/35 Sieges10

Un cric et un extincteur sont aussi présents mais peu visibles sur les photos

Pour la déco j'ai fait au plus basique, un véhicule en AFN dans une configuration souvent rencontrée: un FM sur montage bricolé, une radio ( Kit LZ Models )
Pour l'immatriculation je me suis basé, en fonction des différentes options que j'avais choisies, sur les données pêchées dans le livre sur le VLR en espérant ne pas m'être trop planté VLR DELAHAYE - Scratch 1/35 Icon_redface

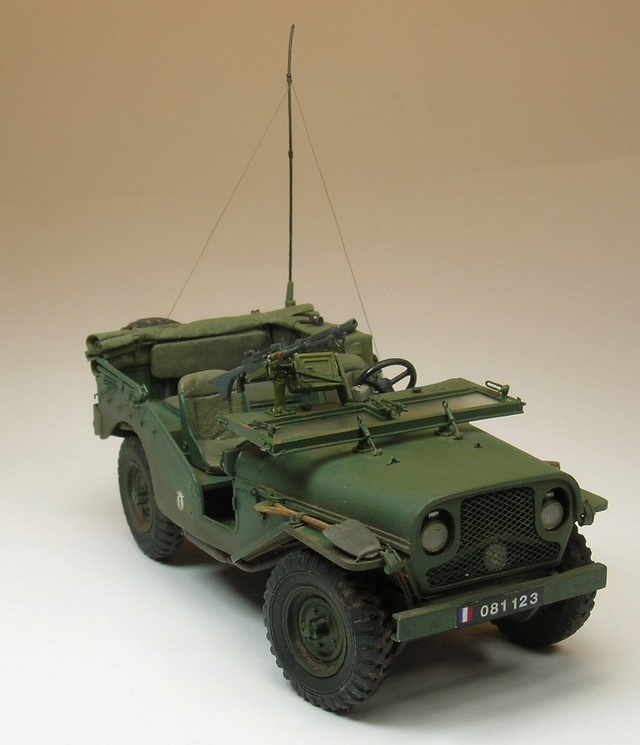

Voila en résumé la réalisation de cette maquette.


VLR DELAHAYE - Scratch 1/35 Dscn2317



VLR DELAHAYE - Scratch 1/35 Dscn2315



VLR DELAHAYE - Scratch 1/35 Dscn2316



VLR DELAHAYE - Scratch 1/35 Dscn2320


Avec d'autres locataires de la vitrine : Early canadienne et M38
(elles ne sont que des conversions perso sur base de maquettes du commerce)
Nota : le fils de l'antenne ont été changés depuis ces photos, ma femme ayant acceptée de me fournir quelques cheveux  Very Happy

VLR DELAHAYE - Scratch 1/35 Duo210VLR DELAHAYE - Scratch 1/35 Duo10
jcl
jcl
1ère classe

Nombre de messages : 52
Age : 77
Localisation : 94
Date d'inscription : 04/01/2017

vlrd36 aime ce message
