Brockway Quick Way - Scratch 1/35

J'ai commencé la réalisation de l'ensemble Quick Way crane sur châssis Brockway, ça ressemble à ça:

http://www.military-kits.com



Je pensais au départ utiliser les éléments du White 666 Hobby Boss pour la partie camion mais la chose ne se présente pas aussi aisée que prévue.
Le kit HB étant faux dans ses dimensions et certaines pièces ayant une forme très personnelle, seuls quelques éléments sont utilisables tel que; le reste devra être modifié ou refait.



Pour la grue tout sera en scratch.

Début du montage........ ça sera un long chemin

Sur le châssis, la partie longerons est refaite entièrement.





Les lames AV sont un peu trop courtes, pour l'instant je les ai gardées



La cabine est à refaire, elle est trop courte en largeur et en longueur, le tablier AV est modifié.





J'ai commencé la partie grue avec son système d'engrenage pour la rotation.





La flèche est également commencée.


Petite vue d'étape



@+
jcl

Oufti!

j'ai le meme au 1/72

  Je vais me régaler à suivre ce montage . Encore une belle leçon de maquettisme en perspective.

:Chalut:A+ Lionel

J'ai trouvé cette photo sur le site http://www.univem-paris.com/galerie/brockway-c666-avec-grue-quick-way-model-e/ (et il y en a plein d'autres):

©http://www.univem-paris.com

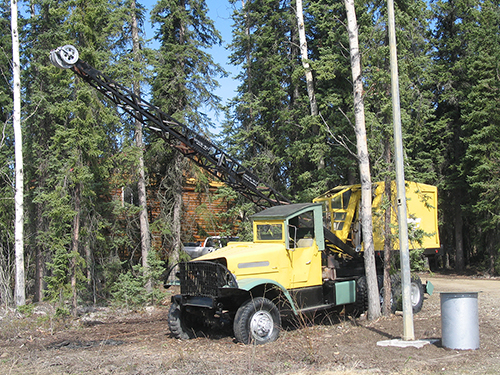

Et une version civile en Alaska:

http://sketchesofalaska.blogspot.ca/2013/06/1940s-quick-way-truck-shovel-crane-on.html


©sketchesofalaska.blogspot.ca

waouh du gros scratch qui s'annonce un bien beau début .

@fgeiu a écrit:J'ai trouvé cette photo sur le site http://www.univem-paris.com/galerie/brockway-c666-avec-grue-quick-way-model-e/ (et il y en a plein d'autres):

©http://www.univem-paris.com

En fait je relève les cotes sur celui-ci. Il est actuellement en cours de restauration et un peu éparpillé dans l'atelier.
Les gens de l'UNIVEM sont très sympas, ils sont en train de faire un sacré boulot sur cet engin. Il ne reste que 4 ou 5 de ces Quick Way.
Le leur est un premier modèle avec un système de câbles qui bloque les ponts AR sur le chassis pendant le travail de la grue.

@+
jcl

Si tu as accès à l'engin échelle 1, pas de soucis pour être au cœur des détails.

un super beau début!!

super projet et du boulot en vue , courage

bonjour,
çà c'est du scratch , bravo , çà s'annonce bien !!!

Waouh !!!!!!!!!!!

Alors là je m'installe...

Ce sujet me fais craquer malheureusement sans doc ni plans c'est pas la peine.

Déja sur la cabine et le châssis il y a un beau boulot.....

j'attends la suite

Une petite mise à jour,

J'ai avancé sur la partie grue

Le cadre support des 3 tambours de câbles et des engrenages d'entainement



les engrenages et les tambours





Les 2 trains d'engrenages AR protégés dans des carters en toles et en dessous, les engrenages coniques de rotation de la grue.
Le moteur viendra se positionner transversalement à l'AR





J'ai aussi un peu travaillé sur la partie capot du camion. Le kit H.B n'étant aux bonnes cotes il faut un peu bricoler pour ramener le tout au 1/35.



Le gros problème se situe au niveau de la grille de calandre sur laquelle il manque 1mm en hauteur et 1.5 en largeur. Je pense que je vais être amené à la refaire entièrement.
Sinon les choses se présentent assez bien.



Voilà pour le moment.

@+
jcl

 y a  du boulot

Superbe !!!!!
Quel travail :juste une petite question comment fais-tu les engrenages ?

Bonjour,

La démonstration continue,encore un beau boulot de scratch.
J'aurai aussi la même question sur les pignons, c'est dent par dent??
et puis les renvois conique d'abord un fait puis ensuite moulage???

Je pense que tu es outillé pour le tournage et le moulage.

La cible est donc complètement fausse. Tu l'as bien rattrapée.
Il ne va pas rester grand chose du kit de base...............

Bon j'attends la suite..........

greuhhhhhhhhhhhh je hais les gens qui font du scratch.

Pour les engrenages je fais sur un logiciel de dessin une "échelle" de l'espacement régulier des dents.
ensuite sur une bande CP de 1 ou 2/10, je colle les dents.
La bande obtenue est collée sur le disque de la roue.
La forme des dents est ensuite un peu reprise à la lime.
Je n'ai pas de photos détaillées du montage, je n'ai que celles-ci pour la couronne de rotation.



On apprend, on apprend...

Merci JCL pour ta réponse, ta méthode est simple et le résultat
vraiment top. la seule difficulté doit être le raccordement pour bien tomber.
Enfin il suffit de le positionner dans une partie invisible.

Bon courage pour la suite, moi j'en redemande

Merci pour la réponse , c'est un travail fastidieux et titanesque , bravo le résultat est époustouflant !

c'est quand même impressionnant comme travail

C'est un superbe travail, je suis totalement fan!

  Quel patience et quelle finesse !!!
