Diorama Pearl Harbour - 1/35

salut a tous après presque 9 mois de construction la maison tire a sa fin donc viens le temps de commencer a s'amuser un peu,
j'ai démarré donc un nouveau dio la semaine dernière au 1/35 comme toujours. il sera tout petit 41 cm par 120 cm comparativement au deux dernier
qui était presque deux fois plus long. l'idée de base c'est un côté de cuirassé américain en arrière plan qui sera évidemment scratch à cette échelle,
avec un radar et un bâtiment en avant plan et quelque véhicules américain au premier plan. l'espace déterminera quel véhicules seront installé sur le dio.
voici le premier qui est prévu







il sera accompagné par un camion que j'ai récupéré dans un vieux dio que Jai détruit



j'ai monté le canon et débuté la peinture du canon et du camion la semaine dernière.
j'ai aussi eu la visite d'un client au travail avec une demande spécial la semaine dernière,
il voulait des étiquette en styrène découpé d'une forme irrégulière j'ai donc fait faire un test de découpe sur notre cnc router
qui fut concluant et l'idée mes venu instantanément.

et voici le résultat de mes découpe personnel de samedi dernier







quelque 1300 trous  et 800 formes plus trad au total 3 heures de découpe







hier soir j'ai débuté la fabrication du radar qui est pas réel improvisation tout droit sorti de ma tête













et quelque pièces sorti de ma boîte aux trésor





voila ou j'en suis la suite prochainement

titre modifié pour indiquer l'échelle

On ne peut pas dire que ça soit un problème chez toi, l'improvisation. Le résultat est assez convainquant et crédible.
Par ailleurs, avec un tel résultat, tu t'arranges pour avoir des commandes spéciales avec ton bidule automatisé pour faire des découpes
Vraiment génial comme départ. Un théâtre rarement représenté aussi, celui de Pearl Harbour.
Bon montage !



Allo Docteur ? Le Fou génial est reviendu !!!

Flying Frog a écrit:Allo Docteur ? Le Fou génial est reviendu !!!

oui le fou est de retour mais il va se limité dans ces idée de grandeur il va y avoir que petitte parti j'ai fait mes calcul le uss missouri au 1/35 mesurrai 7,7 metre de long

Bah, tui n'es quand même pas à ça près si ?

Beau travail minutieux qui demande du matériel assez particulier!.... bravo!...

Un superbe travail de scratch.

Bravo !

un beau projet et un scratch génial!!!

Quel scratch !!!

Encore un petit projet ...........

Le plus compliqué, c'est de faire les plans, tu travaille sur quelle DAO ?

C'est une découpe laser ?

Je te dis cela, car nous en avons une au travaille et il faudrait que j'apprenne à en maîtriser le logiciel

En tous les cas, bravo pour ce scratch de folie que tu nous prépare

Flab42 a écrit:Encore un petit projet ...........

Le plus compliqué, c'est de faire les plans, tu travaille sur quelle DAO ?

C'est une découpe laser ?

Je te dis cela, car nous en avons une au travaille et il faudrait que j'apprenne à en  maîtriser le logiciel

En tous les cas, bravo pour ce scratch de folie que tu nous prépare

je fait les plan vectoriel dans corel draw ou illustrator ensuite je les exportes en dxf pour le logiciel de la machine qui n est pas un laser mais une toupie
on peut couper de l'aluminium de 1.5 cm d'épaisseur avec cette machine

Salut un bien beau debut dis donc!

Pétard, ça c'est quelque chose !!!

Eh ben, c'est reparti avec un projet géant. Et cela commence très fort.

Très impressionnant , bravo je vais suivre

et ben cela promet un suivis TRES intéressant ,
vus sur la toile:

Spoiler:

ceci dit skin821 une fois le dio terminé "il faut te faire soigner"

Voilà encore un projet de dingue !!! A suivre avec attention !

Jean-Louis
https://www.small-tracks.org/t10169-salon-de-la-maquette-de-meaux-77-seine-et-marne-15-et-16-novembre-2014

salut a tous et merci de m'encouragé a continur dans ma folie. pour vous donner une ordre de grandeur le bateau complet au 1/35 mesure
7,7 metre de long par 1 metre de largeur et 1,5 metre de hauteur.
la partie du bateau que je ferai sera de 1,2 metre de long par 15 cm de largeur et 45 cm de haut,

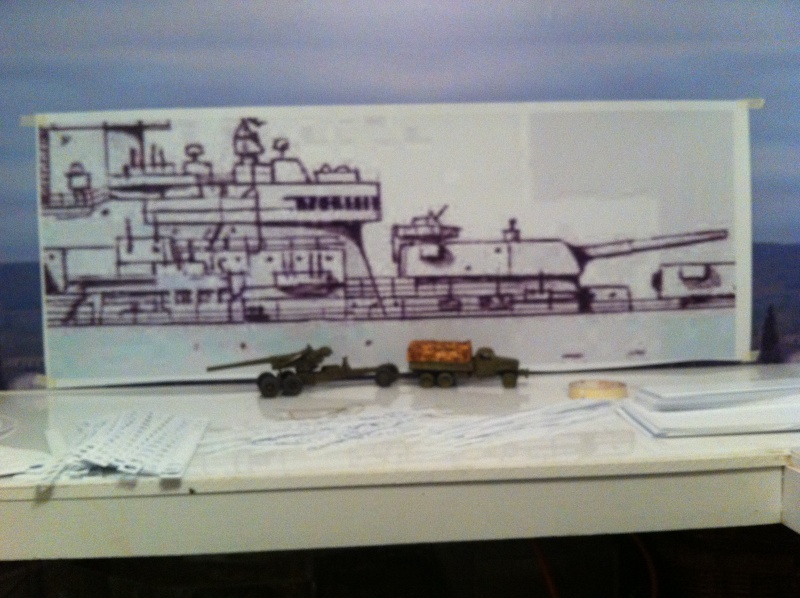

sur la photo la partie en blanc est celle que je construirai pour mon dio



et voici ce que sa va donner comme proportion au 1/35

Il est fou ce dingo !!!

skin821 a écrit:

Flab42 a écrit:Encore un petit projet ...........

Le plus compliqué, c'est de faire les plans, tu travaille sur quelle DAO ?

C'est une découpe laser ?

Je te dis cela, car nous en avons une au travaille et il faudrait que j'apprenne à en  maîtriser le logiciel

En tous les cas, bravo pour ce scratch de folie que tu nous prépare

je fait les plan vectoriel dans corel draw ou illustrator ensuite je les exportes en dxf pour le logiciel de la machine qui n est pas un laser mais une toupie
on peut couper de l'aluminium de 1.5 cm d'épaisseur avec cette machine

Merci à toi pour les précisions

Va falloir que je finisse par prendre du temps pour apprendre à maitriser un logiciel DAO/CAO

En tous les cas, un superbe projet, que je vais suivre avec plaisir

Complètement dingue ce projet...Je vais suivre avec un immense intérêt

+1!!!!!!!!!

beau travaille de ding  et beau projet a venir

Quel projet !!! Je suis admiratif et je vais suivre.

Gérard
