VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Aller en bas

VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Mar 8 Jan - 23:21

Tout d'abord, je vous souhaite une bonne année après une absence prolongée. cheers

Voilà le petit montage de la Maquette tant attendue débuté quelques jours après sa sortie l'année dernière et qui risque de durer un petit moment…
J'ai choisi de représenter un VBCI vu dans village de Daram-Daram en vallée de Tagab courant septembre/octobre 2010

Je vous laisse deviner pourquoi :


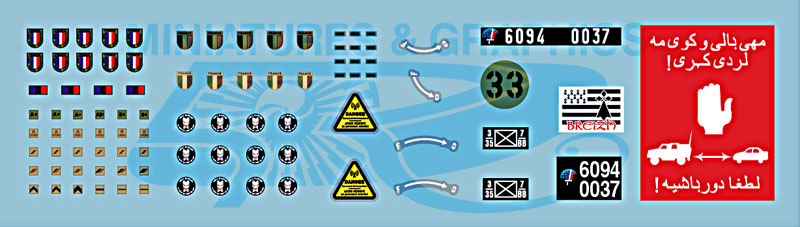

La déco que j'espère Chris pourra me faire :


Il semblerait qu'il ait été armé par la 4eme section de la première compagnie du 35éme RI (Régiment d’Infanterie de Belfort) détaché pour l'occasion au GTIA (Groupement Tactique InterArmes) Surobi nom de code Battle Group Bison

Pour info on disposait de 8 VBCI en Afghanistan 4 dans chaque Battle Group.

Ils ont été notamment employés dans des sous groupement tactique interarmes (SGTIA) mixtes articulés autour d’un peloton de chars AMX10RC, de deux pelotons d’appui direct, d’une section de VBCI et d’une section de génie avec l'appellation d’ "escadron mixte".

Ceci fera l'objet d'un autre dio au 1/48 où je compte mettre un RAFALE C et un 2000 D en "Show Of Force"




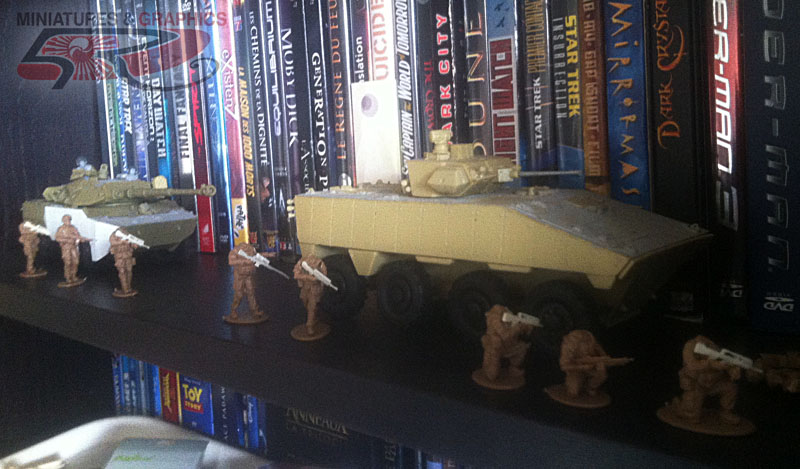

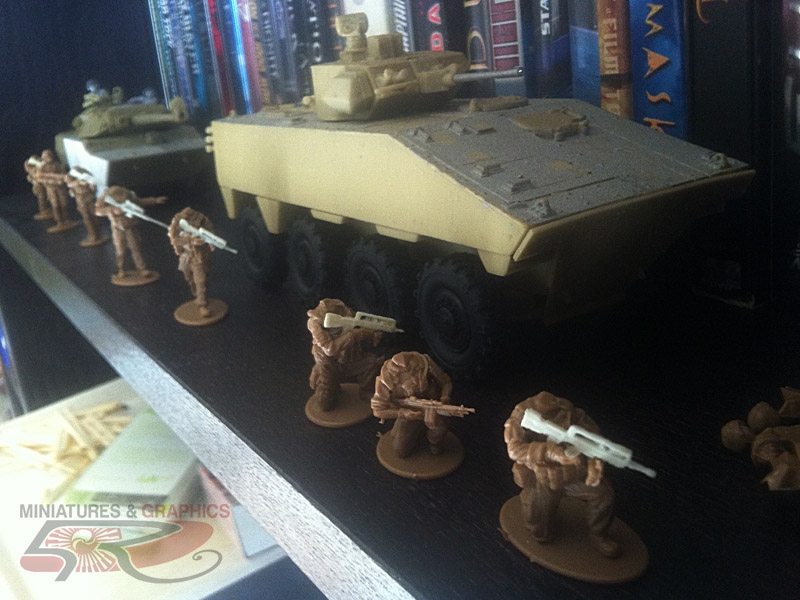

Maquettes Gazo.line figurines Airfix modifiées.




Une section en métropole se compose également de 4 VBCI, une Compagnie de 16 VBCI et un VPC (trois sections de combat et une d'Appui)

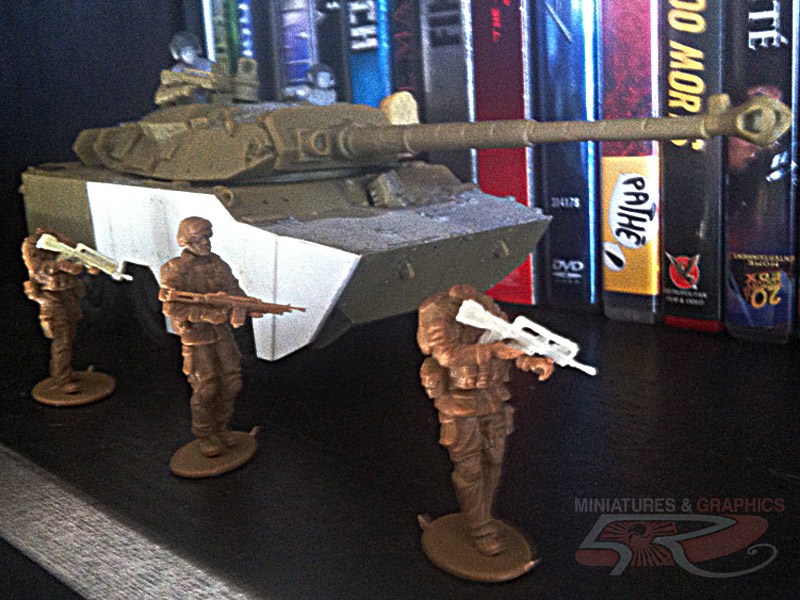

Concernant le diorama au 1/35 je compte bien figurer un groupe de combat complet soit :
-Un tireur de précision avec HK417
-Un trinôme 300 avec trois FA-MAS et un AT4CS
-Un trinôme 600 avec trois FA-MAS une Minimi 7,62 en scratch
Et enfin petite coquetterie un maitre-chien que je pense faire en marin avec un HK G36 k (mais je peux encore changer son arme pour en faire un biffin) ou même une tout autre figurine vu que j'ai 3 chiens.





Heureusement que j'avais le projets de dio au 1/48 de débuté.
Du coup j'avais déjà commencé a dessiner pas mal de photodec qui sera malheureusement reprise au 1/35


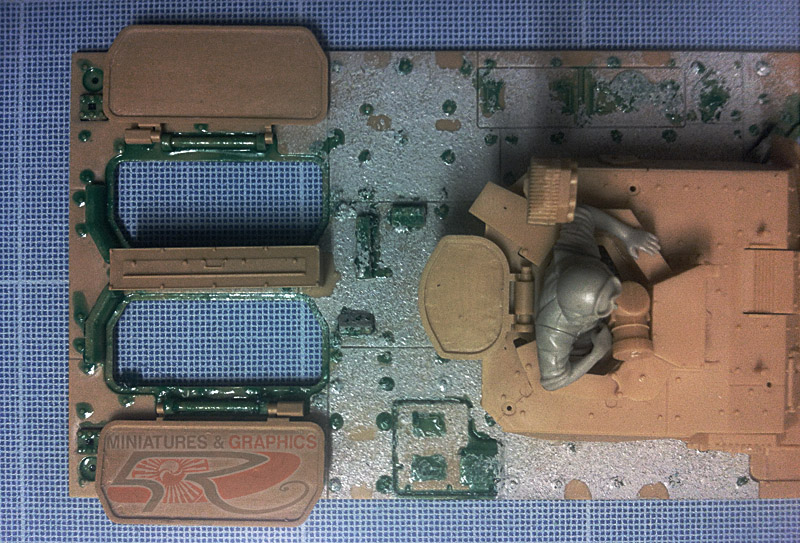

Au 1/48 j'avais déjà refait le revêtement antidérapant de la caisse avec de l'après Tamiya tapoté au pinceau :


Si ça se passe très bien sur de la résine, comme l'après fait fondre le plastique il faut faire très gaffe...

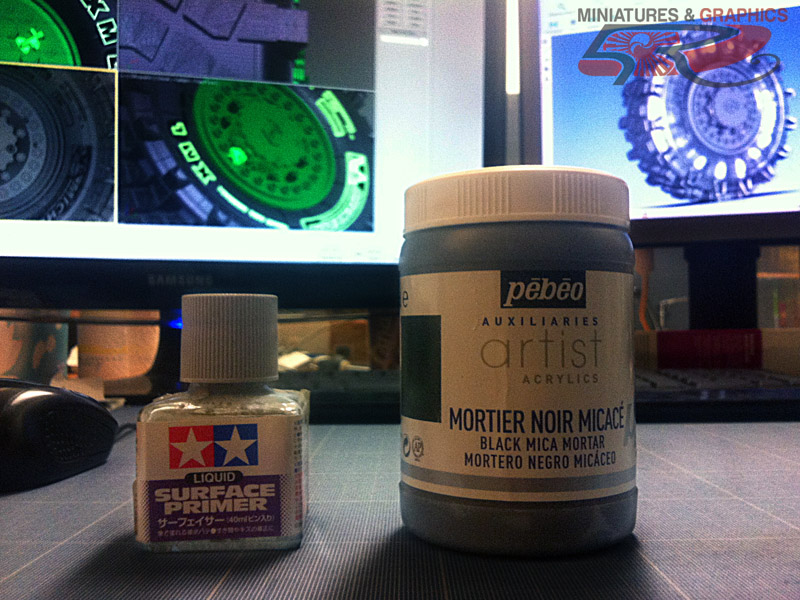

Pour la maquette suivante j'ai trouvé une autre solution chez PEBEO !

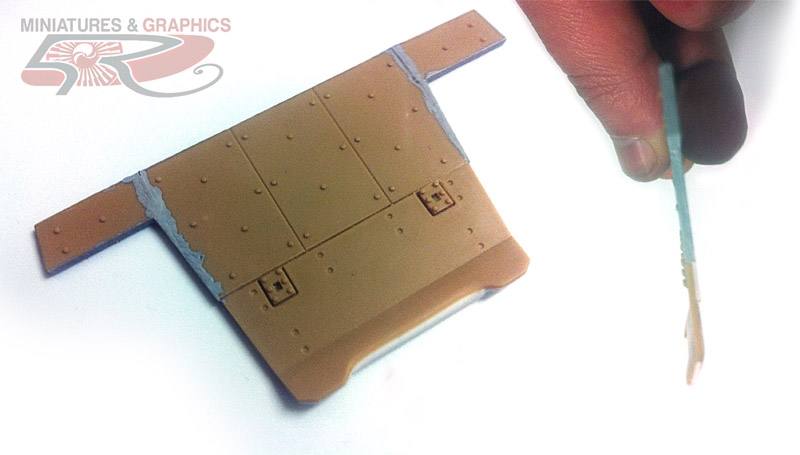

Premier gros problème du VBCI Heller la plaque avant qu'il faut refaire.

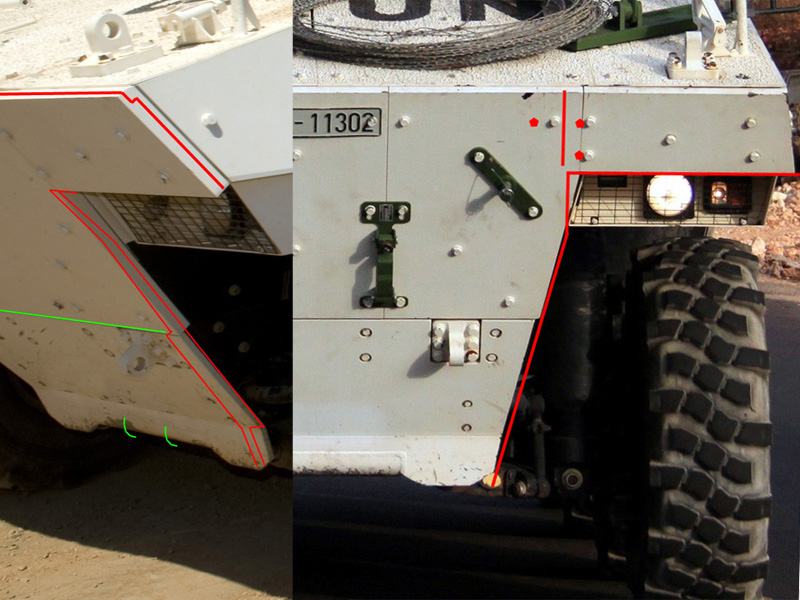

Les traits représentent celle d'Heller on peut y voir un décrochement arrondi en bas du blindage oublié, une surépaisseur qui n'existe pas du moins sur les versions de série et la forme autour des phares fausse.


Début de modifs : On met le tout à niveau on augmente l'épaisseur et on corrige la forme avec de l'Evergreen. Reste à poncer et rajouter les boulons déplacés.

@
Nico



PS : Bien sur rien ne vous empêches de me corriger si je dis une connerie


Dernière édition par Darth Voholt le Mer 9 Jan - 1:12, édité 1 fois (Raison : Fautes d'orthographe)

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Jerry Can le Mer 9 Jan - 2:12

Un retour instructif et très bien illustré. Bon retour sur Tracks Nico et bon montage.

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

avatar
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20544
Age : 52
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo :
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Pithiviers le Mer 9 Jan - 8:18

Bon montage a toi number-one-respect

Pithiviers
Lieutenant
Lieutenant

Nombre de messages : 2144
Age : 47
Localisation : Noyarey ISÈRE
Humeur : moyenne
Date d'inscription : 13/07/2010

http://m-c-vercors.over-blog.com/

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Jeu 10 Jan - 1:30

Merci les gars,
Je vais avoir besoin de soutien moral sur ce coup la…

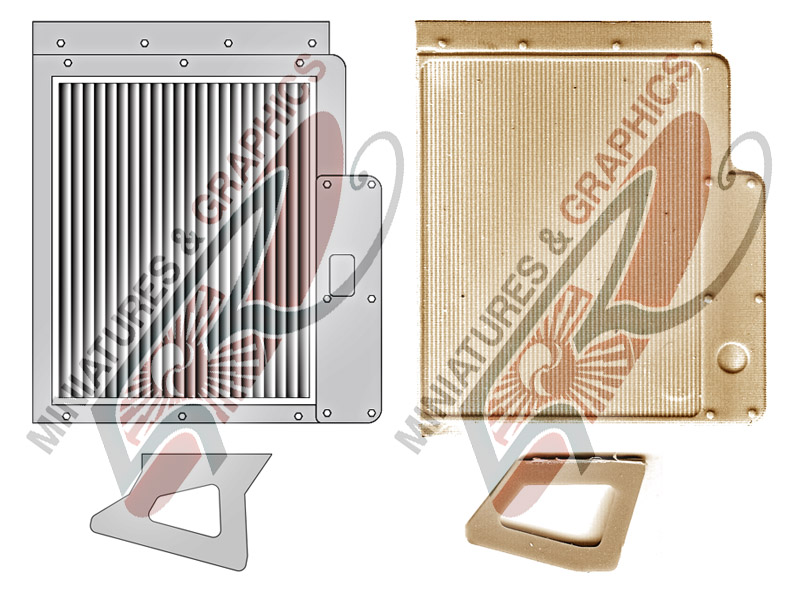

Autres soucis du Kit Heller sur le dessus la grille moteur ne correspond à rien.

A droit la pièce d'origine, à gauche le gabarit qui me servira à refaire une grosse partie de la pièce. Au-dessus du cadre resté blanc viendra se superposer un grillage en photodécoupe avec son cadre.
La forme de la protection (!?!) sous les pots Galix à gauche du canon étant elle aussi erroné elle sera refaite en Evergreen (Heller à droite gabarit a gauche)


Toujours au niveau de la tourelle juste au-dessus du canon lui-même, Heller n'ont pas représenté le "volet des orifices d'évacuation des douilles explo" il sera donc fait en photodécoupe. Crying or Very sad

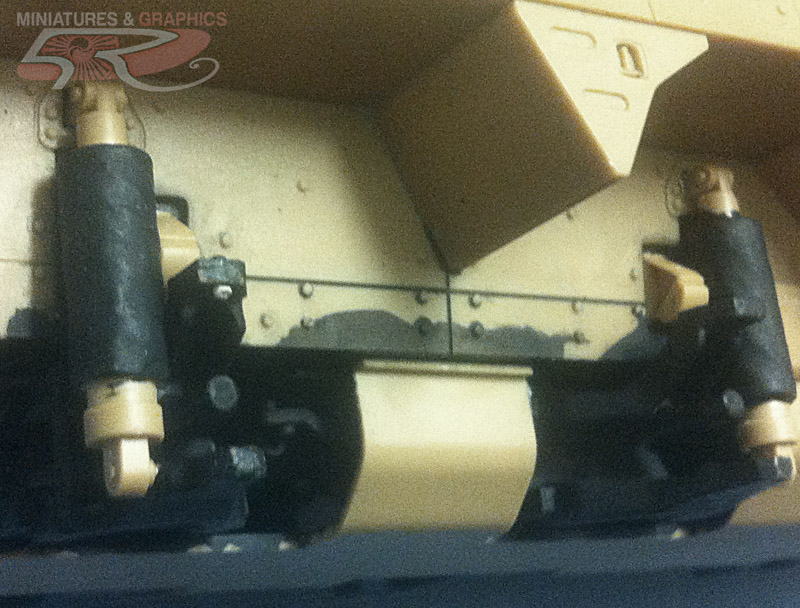

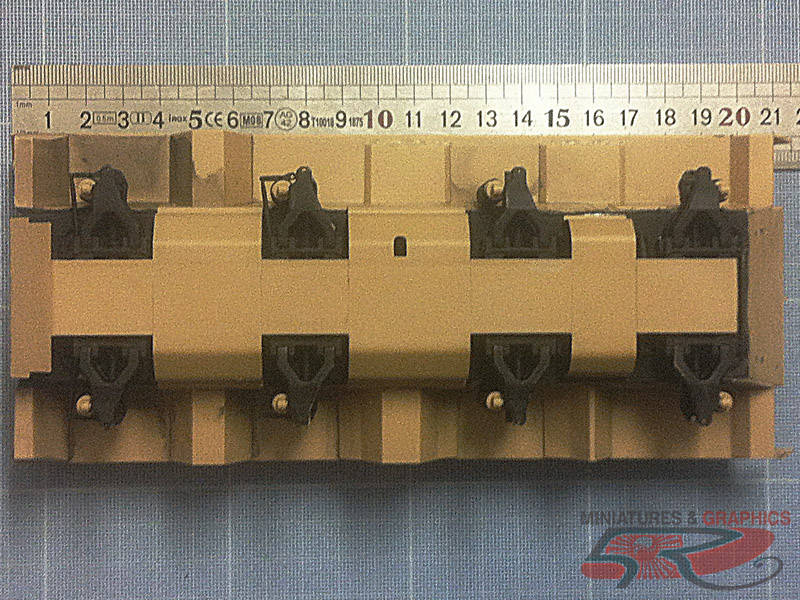

Modifs, des suspensions :

- L'arrière des 8 pièces a été bouché au mastique de plomberie (GEB).
- Elles ont été fraisé à la Dremel pour représenter les plis du revêtement de protection des ressors.
-J'ai ensuite poncé les pièces avant de passer dessus du diluant cellulosique au pinceau afin de lisser le tout. Enfin un petit coup d'Enamel pour voir les imperfections.

Nico.

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Jerry Can le Jeu 10 Jan - 3:42

Ça fait beaucoup de transformations. Un travail méticuleux. Bravo à toi !

Au fait, y a t-il déjà eu un tutorat sur Tracks concernant la façon de faire de la photo-découpe ? En ce qui te concerne, est-ce une confection maison ou alors tu utilises du matériel plus sophistiqué ?

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

avatar
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20544
Age : 52
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo :
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Jeu 10 Jan - 16:00

C'est un peu compliqué, même pour une confection maison, ça demande un investissement de temps et d'argent (autours de 300 euros) pour du matos sophistiqué tout de même…

Comme pour les circuits imprimés en classe de techno vous vous rappelez ?

J'essaye de te préparer un petit truc plus tard mais je ne posterai que la photodec du VBCI finie dans tous les cas, pas sa conception.


La Forme de blindage du châssis spécifique à l'arrière a été corrigée il y aura une gravure à faire et quelques boulons a rajouter.

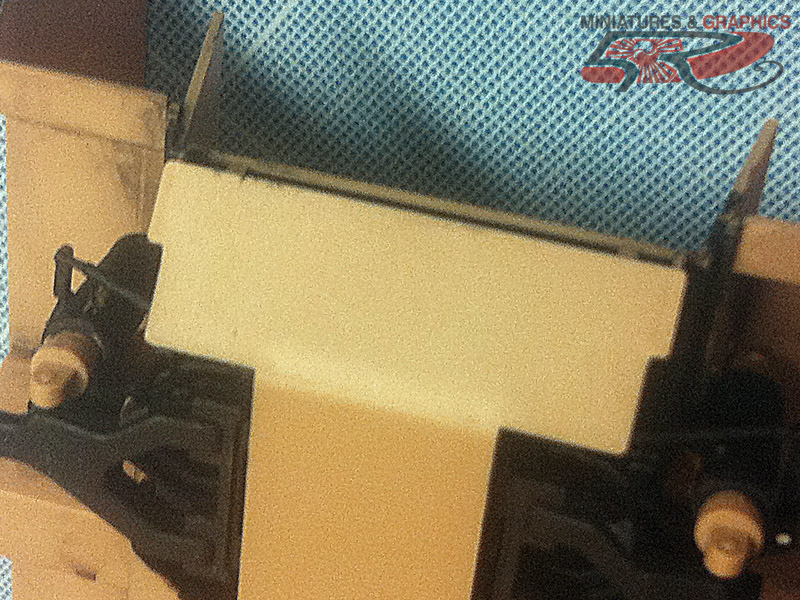

La partie arrière a été complètement supprimée car elle est complétement a refaire (les dossiers des sièges ne sont notamment pas installés en Afghanistan de manière général)
L'avant ne sera quasiment tel quel, car masqué par l'équipage.

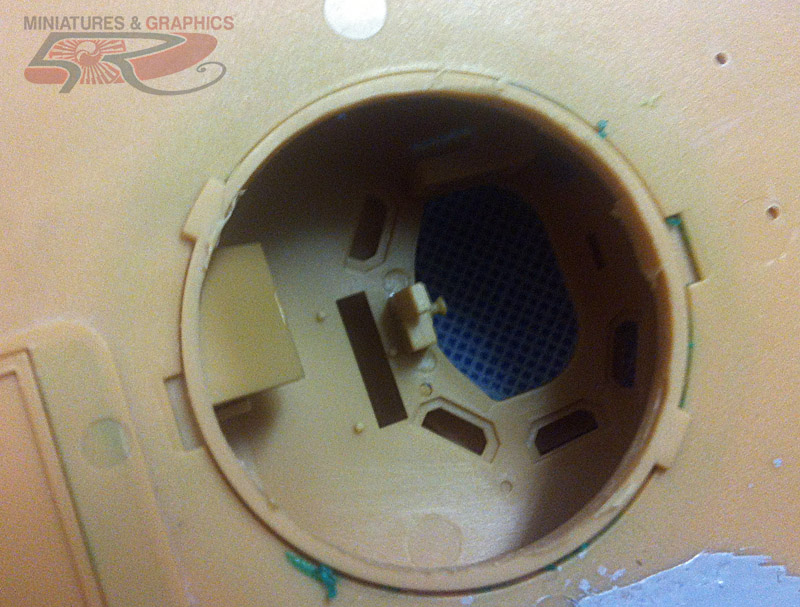

J'ai totalement évidé la tourelle car à cet emplacement sera disposé des piles destinées à alimenter 2 leds rouges pour l'éclairage de l'intérieure.

@+
Nico.

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Flying Frog le Jeu 10 Jan - 17:26

Eh bien je vais suivre ça de près... Salut

_________________
Chris
_____________________________________________________
Venez visiter boutique en ligne de FFSMC Productions

Des decals de qualité, pour les maquettistes exigeants
_____________________________________________________
Vous cherchez de la documentation de qualité ?
avatar
Flying Frog
Chef d'Etat Major
Chef d'Etat Major

Nombre de messages : 9782
Age : 56
Localisation : Gravelines - 59
Humeur : Euh... sans commentaire !
Ma Photo :
Date d'inscription : 08/01/2009

http://www.ffsmc-productions.com

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Jerry Can le Jeu 10 Jan - 17:43

Merci et toujours très intéressant à suivre !

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

avatar
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20544
Age : 52
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo :
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Jeu 10 Jan - 17:57

Joli projet qui mérite bcp d'attention !Mon avis que c'est pas fini ! Very Happy

Jerry ;
Si tu as un banc à isoler à ultra violet ,du perchlorure de fer ,de l 'acide XXXX (j ai plus le nom ) et une cuve à gravure chauffante avec pompe et bcp de temps ,sincèrement engage toi !

Mais en tant que particulier ,je pense que cela ne vaut pas le coup .Une de mes connaissances qui fabrique,vend (et vie de ces ventes)des voitures en résines au 1/32,c'était plus ou moins lancé mais sans vraiment retomber sur ces pieds en prix de revient.

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Sam 12 Jan - 0:58

Bonsoir,

Pour réaliser ses propres photodécoupes, toutes les info sont là :
http://www.letrainmagique.com/Tarif_gravure_chimique.htm

J'avais pris un set complet chez Conrad composé de tout ça pour environ 160€.
(Même chose que chez "le train magique" qui s'appelle maintenant "Micro-Modèle")
C'était une promo je ne trouve plus l'équivalant
http://www.conrad.fr/ce/fr/overview/2512130/Accessoires-de-gravure

Voilà le matériel dans lequel j'avais investi l'année dernière :

La graveuse :


l'insoleuse :

Le tout en kit à monter complétement…

On peut trouver un set complet équivalant chez Micro-Modèle.
http://www.micro-modele.fr/index.php?page=shop.browse&category_id=213&option=com_virtuemart&Itemid=5&lang=fr

Mes plaques de photo-découpe (Maillechort ou Laiton) viennent de chez eux.

Le perchlorure de fer, le révélateur et des bacs de rinçage ont été achetés dans un magasin d'électronique sur Cannes (50€ ?!?).

Et enfin imprimante laser noir et blanc (60€) pour les typons :


Les films transparents peuvent s'acheter un peu n'importe où.

Comme je suis graphiste, je travaille sur Adobe Illustrator, que je préfère de loin aux autres logiciels de dessin vectoriel.

Si on veut une impression fine est bien que certains créent leur typons en Bitmap (photo numérique) je trouve cela impératif.
De plus pour une fabrication a grande échelle aucun pro n'exceptera de Bitmap (c'est comme pour les décalques)

La grosse gymnastique est surtout d'imprimer les films dans le bon sens avant l'insolation (sens Offset pas Litho) c’est-à-dire l'encre au plus proche de la plaque et donc en miroir par rapport à ce qu'on veut à l'impression sur la laser.

@+
Nico.

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par PAPY GEGE le Sam 12 Jan - 9:06

C'est du pro comme travail, résultat garanti c'est sur

Mais à mon niveau, cela ne serait plus loisir
avatar
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4164
Age : 71
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par Invité le Sam 12 Jan - 23:42

Le résultat n'est pas si garanti que ça.
Si on se plante dans le temps d'insolation, si les faces ne se superposent pas correctement ou si on laisse faire trempette trop longtemps…

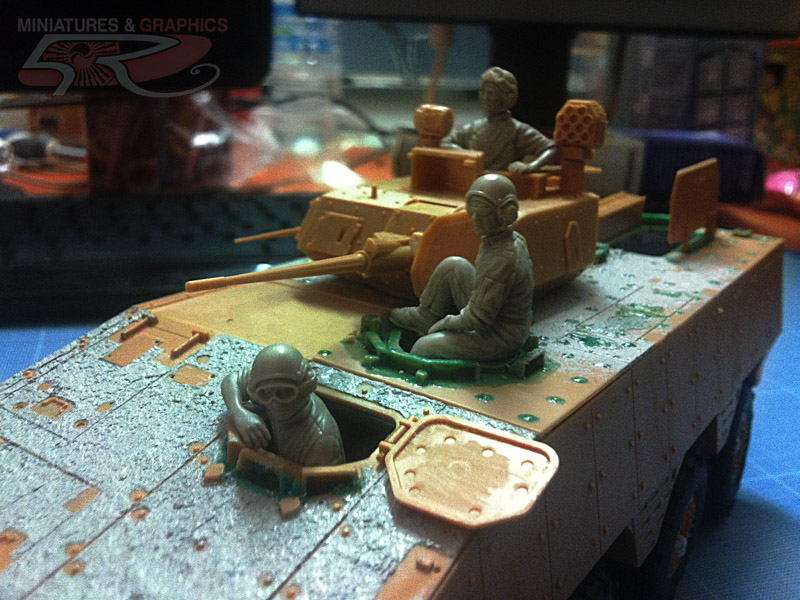

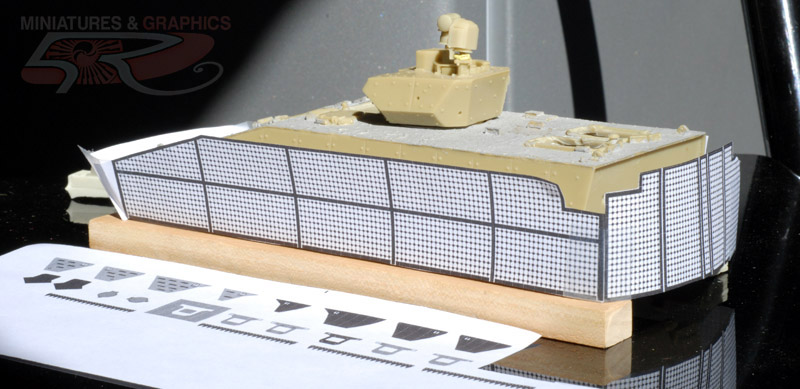

Début de l'antidérapant le tour des boulons est masqué au Mascol un peu à l'arrache...

On peut voir certains endroits décollés. A la place je vais positionner de fins rectangles de bande cache Tamiya, car ces endroit ne sont pas recouverts dans la réalité et il faudra représenter 2 boulons dans chaque petits cadres. (Le mastique Tamiya se reprend facilement avec le bon diluant)

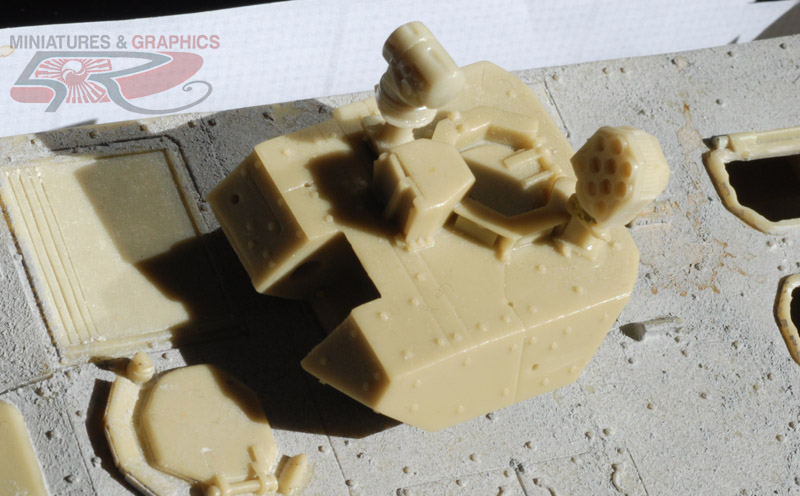

Toutes les trappes ont été évidé car la représentation du capitonnage est absente et/ou totalement farfelu sur la maquette.

Le dessous en croix peint à l'arrache à l'Enamel…

La jonction du surblindage (de profile donc ça se voit) propre à l'Afghanistan n'est pas exactement représenté (beaucoup de boulons a rajouter et des angles a revoir.)
Un trou (évacuation de la boue ?) a été percé conformément à ma doc.
Ca devra être complètement aménagé (plaques et boulons en plus) au niveau de ce qu'on peut appeler des gardes-boue (sic) Les grilles seront refaites (pas la bonne taille pas la bonne forme pas le bon intervalle entre les lamelles)

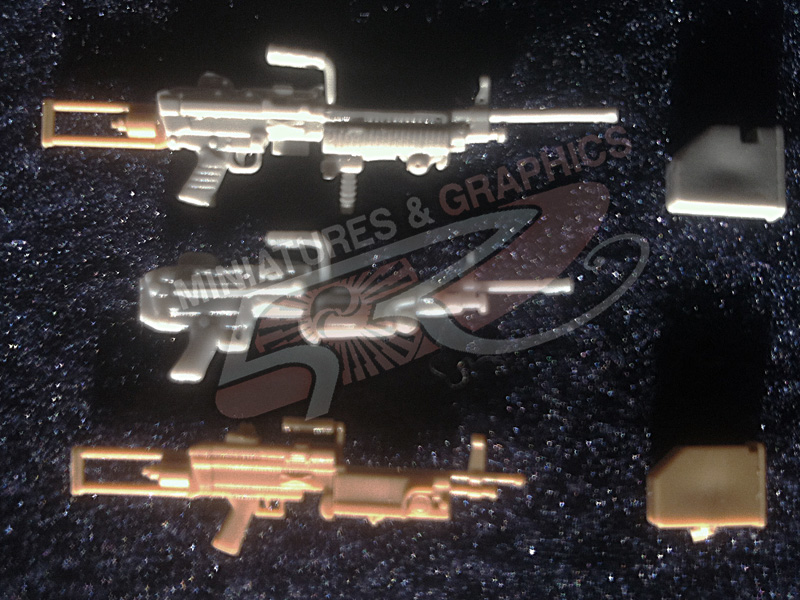

Bon Hier soir, en aparté, histoire de se détendre un peu, j'ai quasi fini la Minimi 7,62 (en Haut)

A partire d'une SAW M249 Trumpeter et de bouts de M4A1
Je ne m'explique pas vraiment la différence avec celle de Dragon (au milieu) au niveau de la longueur du canon mais c'est tant mieux.
la longueur du canon des Minimi 5,56 Para par contre est conforme (dans l'esprit) avec celle d'Heller (en bas).

Toujours une photo d'I-Phone qui ne rend pas vraiment justice aux pièces mais c'est bien pratique.

C'est là que le travail sérieux débute ! Sad
Je sortirais le Nikon quand ce sera plus avancé (dans 20 ans ?!?)

Nico.

Invité
Invité


Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par gilles le Jeu 15 Déc - 0:44

c'est quoi comme fig ?
avatar
gilles
Sous-Lieutenant

Nombre de messages : 1694
Age : 56
Localisation : Saint-Louis alsace
Humeur : ca dépend des jours :-)
Date d'inscription : 10/04/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par fgeiu le Jeu 15 Déc - 2:20

Je découvre ce montage qui ressurgit de la cave, mais qui est son auteur ?

_________________
Jean-Louis "fgeiu"

En cours:
Plein de trucs ! Dio Kübelwagen - Dio tracteur Case VAI - Dio Panther D - Steyr 1500 Flak - Locomotive WR 360 C12 - Para Indochine 120 mm - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Liste non exhaustive !

Terminé: AML-60 - Kübelwagen - ASU-57 - Fokker E.III - Capitaine SAS - Case VAI - Diorama Allemagne 1945 - Jeep WASP Popski - Christophe Colomb - Mitrailleur MG 42 - Humber Mk.II - Sd.Kfz. 234/2 Puma - Panther D - Jeep blindée - M20



Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039
avatar
fgeiu
Aide de Camp
Aide de Camp

Nombre de messages : 9168
Age : 56
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par PAPY GEGE le Jeu 15 Déc - 9:04

Janvier 2013, pas récent! Invité ? ou un qui a quitté volontairement ou forcé  scratch

Je ne me souviens pas.
avatar
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4164
Age : 71
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par gilles le Jeu 15 Déc - 9:19

ben moi je sais toujours pas ce que c'est comme figs No
avatar
gilles
Sous-Lieutenant

Nombre de messages : 1694
Age : 56
Localisation : Saint-Louis alsace
Humeur : ca dépend des jours :-)
Date d'inscription : 10/04/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par marcelscott le Jeu 15 Déc - 20:57

figurines Airfix modifiées

et voilà Gilles, c'est écrit comme sur les contrats d'assurances, bien planqué et tout petit..... Very Happy

_________________
pour le fun et le progrès.......  L' idiotie n'a pas de passeport, ni de nationalité.....
Belge



 www.defense.gouv.org
avatar
marcelscott
Aide de Camp
Aide de Camp

Nombre de messages : 6637
Age : 53
Localisation : moustiers sainte marie
Humeur : Camerone, le 30 avril 1863
Ma Photo : Belge expatrié au soleil....
Date d'inscription : 24/01/2015

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par bibi36 le Ven 16 Déc - 18:31

Pour les figurines ce sont des Airfix modifiées
avatar
bibi36
Caporal-Chef

Nombre de messages : 299
Localisation : Châteauroux (Indre - 36)
Humeur : plutot bonne
Date d'inscription : 17/04/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par gilles le Ven 16 Déc - 18:32

Elles sont super
avatar
gilles
Sous-Lieutenant

Nombre de messages : 1694
Age : 56
Localisation : Saint-Louis alsace
Humeur : ca dépend des jours :-)
Date d'inscription : 10/04/2012

Revenir en haut Aller en bas

Re: VBCI, GTIA Surobi (Battle Group Bison) 2010 1/35

Message par corbaindallas le Ven 16 Déc - 23:01

bon montage number-one-respect
avatar
corbaindallas
Capitaine
Capitaine

Nombre de messages : 4101
Age : 50
Humeur : toujours zen
Date d'inscription : 26/07/2013

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
