Chenille et train de roulement résine pour l' AMX-30 Heller 79899

par VMD-25 Mer 1 Déc 2021 - 13:20

Bonjour

Dans la ligné de mes VAB au 1/72, et à la demande d'un ami, j'ai essayé de réalisé un petit set pour remplacer les superbes chenilles en vinyle Heller du Kit de l'AMX-30 au 1/72ème. Les kits ADV Mini n'étant plus disponible et celui proposé par Model Miniature sont à mon goût trop cassant.

Je m'y suis collé ,dans l'idée, d'une part de contenter mon ami et d'autre part de remplacer celle présentent sur mes 30 déjà montés et par la même débuter un AMX30 B2 DT en scratch ou un PLUTON au 1/72ème...

La maquette Heller .

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0970

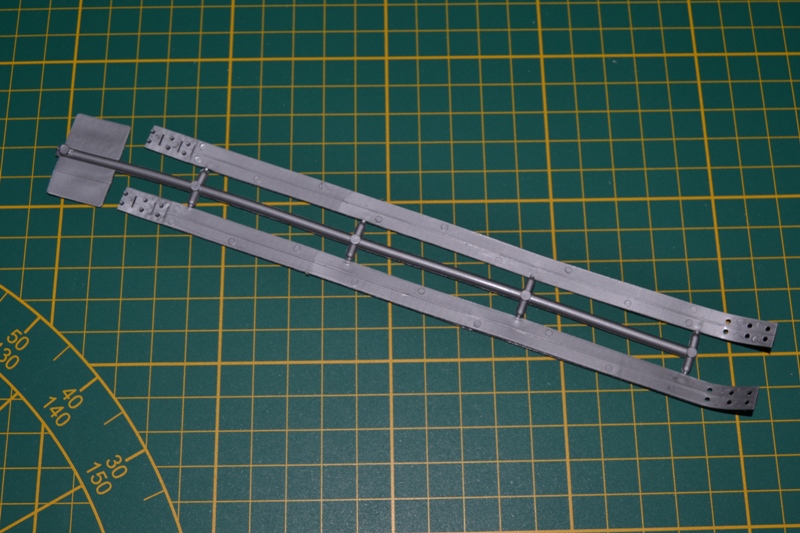

Et les superbes chenilles issue de la boite !

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0971

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0972

Donc, avant de me lancer dans le premier Kit , l'AMX30-B2 DT? j'ai décidé de débuter les chenilles.

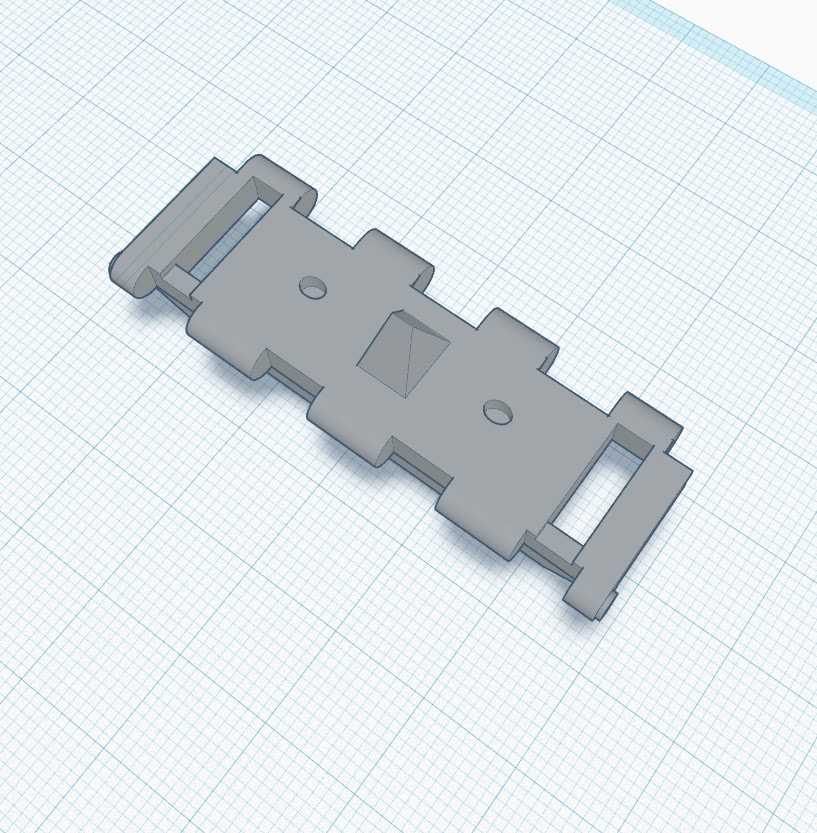

Mais par ou commencer ? Le Patin en lui même , c'est parti !

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Patin_12

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Patin_11

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Patin_10

Une fois le patin réalisé, j'ai opter pour une chenille maillon par maillon...Je me suis vite résigné, vu la taille des bestiaux au 72 ème

Alors je me suis demandé comment Mr CHOMETTE d'AZIMUT Production avait procédé pour ces kits en résine.
Ca tombe bien, j'en ai encore un ou deux en stock ...

Voilà le contenu d'un kit d'AMX30-B2 d'ADVMini

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0973

A ce moment là, je n'avais pas encore saisi pourquoi il avait préassemblé des maillons sur les barbotins et sur les galets tendeurs .et préassemblé des tronçons de patins 'regroupés par 5).

Donc une fois les maillons assemblés et réduit à la bonne échelle sous "Tinkercad" et passés sous "chitubox"

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 25790010

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 25823310

Ca donne çà :

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Set_ch10

J'étais satisfait du résultat.

Mais ce n'est pas sans la découverte des barbotins et des galets tendeur Heller au moment de l'assemblage du kit pour tester sur la maquette.

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0974

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0975

Maintenant, je comprends mieux pourquoi chez AZIMUT ils ont moulés les maillons avec des barbotins revus et corrigés

Je me suis donc également lancé !

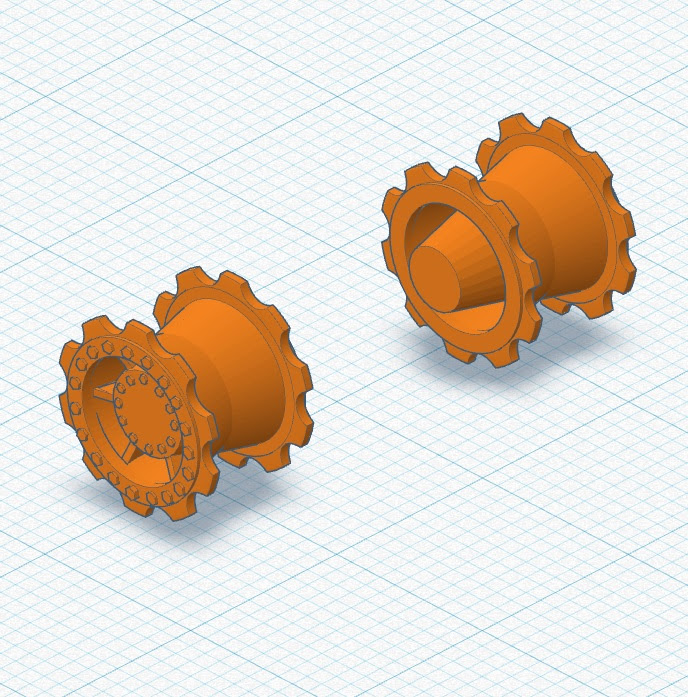

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Barbot10

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Galet_10

Les mêmes, réduits au 1/72 avec leurs maillons ...

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Barbot11

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Galet_11

En comparaison : Y a pas photo !!! c'est plus réaliste...

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0976

Après quelques heures de nettoyage ponçage et assemblage...

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Dsc_0977

Bon au niveau montage, il y a eu un peu de casse car la résine est très fragile mais dans l'ensemble, ca se dégrappe sans problème, il faut juste être patient et minutieux

De tout façon j'ai le fichier et je peux m'en réimprimer à foison ...

Reste à finaliser le coté opposé et débuter les galets porteur et le train de roulement ...Et ensuite attaquer les ajouts pour convertir mon 30-105 en Démineur B2 DT....

Marc VMD-25

par ghoff47 Mer 1 Déc 2021 - 13:52

Sacré boulot, mais belle réussite ! Bravo

par VMD-25 Mer 1 Déc 2021 - 14:18

Merci

par JP54 Mer 1 Déc 2021 - 20:09

Très beau et passionnant travail ! Vivement la suite...

JP.

par VMD-25 Mer 1 Déc 2021 - 22:04

Bonsoir

On passe à la suite avec une première tentative de modélisation pour les galets porteurs et les galets de roulements ...

Le but étant de reproduire ceci :

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Photos11

Premier essai sous "Tinkercad"

Le galet échelle 1/10ème

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Amx-3015

Réduit au 1/72 est près à être exporté vers mon logiciel 3D

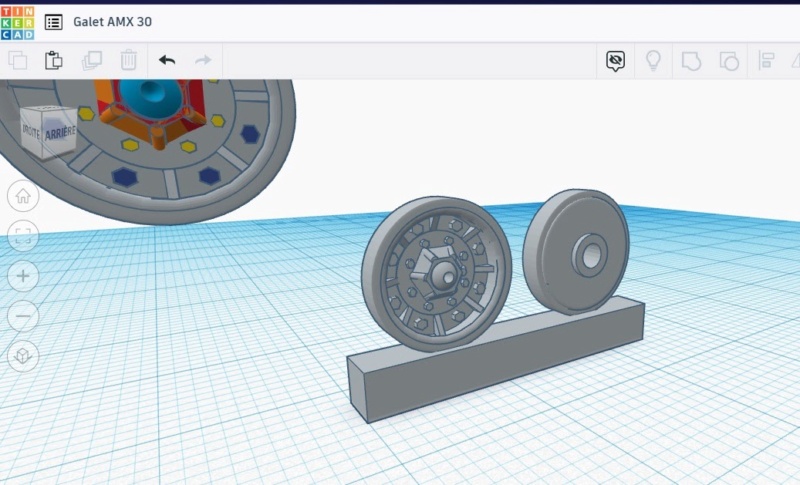

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Amx-3016

Idem avec les galets porteurs 1/72ème et 1/10ème

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Amx-3018

Egalement prêt à passer sous "Chitubox"

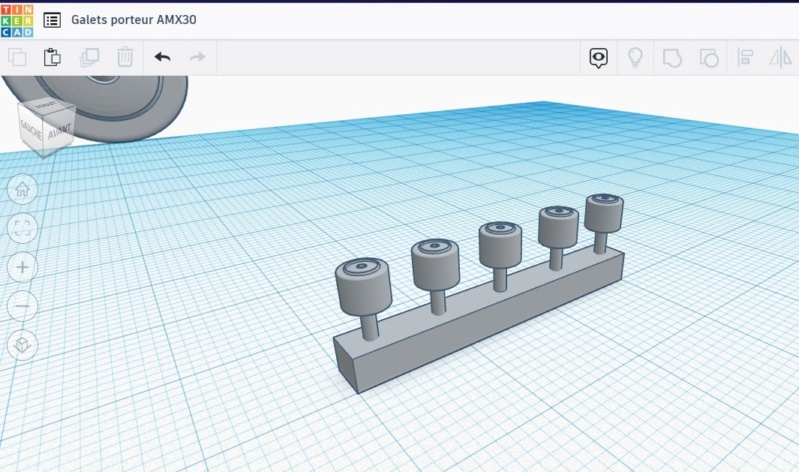

Chenille et train de roulement résine pour l' AMX-30 Heller 79899 Amx-3017

Demain les premiers tests d'impression ....

Marc VMD-25

par JP54 Jeu 2 Déc 2021 - 1:13

Hâte de voir le résultat... Je suis aussi en train de mettre à l’impression 3D avec mon fils aîné...

JP.

par ludovic du 54 Jeu 2 Déc 2021 - 6:05

Les chenilles sont superbes Bravo

contrairement à celles fournies dans le kit .

par vinceB Jeu 2 Déc 2021 - 10:52

Salut très impressionnant travail de modélisation 3D le résultats sur les chenille est très convainquant Bravo

Vivement la suite.

par Flab42 Jeu 2 Déc 2021 - 11:09

Le jeux en valait la chandelle, le résultat obtenu étant sans commune mesure avec ce que propose Heller, belle amélioration, bravo pour le travail de modélisation et impression number-one-respect

par antoine40 Jeu 2 Déc 2021 - 16:45

Superbe résultat !
Bravo !

Je viens de me mettre à l'impression 3D mais n'en suis pas encore là... Rolling Eyes

Je lis que tu utilises "Tinkercad" ; plus simple que fusion 360 ?

par zurich Jeu 2 Déc 2021 - 18:46

C'est pas l'tout, ça, mais on les achète quand ?

par VMD-25 Jeu 2 Déc 2021 - 21:43

antoine40 a écrit:Superbe résultat !
Bravo !

Je viens de me mettre à l'impression 3D mais n'en suis pas encore là...
Je lis que tu utilises "Tinkercad" ; plus simple que fusion 360 ?

Bonsoir et mercs pur les commentaires

Oui effectivement j'utilise Tinkercad car je ne connais fusion360 que de noms..

De plus Tinkercad est gratuit alors quand c'est gratuit, c'est mon prix.
Le gros inconvénients, c'est pour les formes compliqués, c'est assez limité dans les possibilités mais en bidouillant, on y arrive ...

par VMD-25 Jeu 2 Déc 2021 - 21:44

zurich a écrit:C'est pas l'tout, ça, mais on les achète quand ?

Bsr Zurich

Tu fais du 72 ème, pas que du 35 ?

Pour répondre à ta question, sur Ebay !

Marc

par PAPY GEGE Jeu 2 Déc 2021 - 21:52

Chapeau bas pour le travail accompli. number-one-respect

par zurich Jeu 2 Déc 2021 - 21:59

VMD-25 a écrit:
zurich a écrit:C'est pas l'tout, ça, mais on les achète quand ?
Bsr Zurich

Tu fais du 72 ème, pas que du 35 ?

Pour répondre à ta question, sur Ebay !

Marc

Si c'est pour bidouiller un AMX 30 Heller, au 1/72 je veux bien.
Mais je n'ai pas trouvé les chenilles sur Ebay.
Tu aurais un lien ?

[EDIT] ça y est je viens de trouver ! cheers

par vinceB Ven 3 Déc 2021 - 10:39

Salut
Pour le lien ebay je suis preneur également.

par JP54 Ven 3 Déc 2021 - 14:59

En tapant « AMX 1/72 » dans le moteur de recherche, on trouve...

JP.

par vinceB Ven 3 Déc 2021 - 15:28

Effectivement....
Merci

par kurgan Ven 3 Déc 2021 - 15:34

par VMD-25 Ven 3 Déc 2021 - 16:30

Merci pour vos commentaires

Ca motive à avancer ....

Marc

par zurich Ven 3 Déc 2021 - 18:05

Oui, "AMX 1/72" dans "toutes les catégories".

par Paco1964 Ven 3 Déc 2021 - 21:02

Bravo ! Sacré boulot pour un super résultat!

par Sgt Pepper Ven 3 Déc 2021 - 21:06

Quelle maîtrise !

par VMD-25 Sam 11 Déc 2021 - 23:13

Bonsoir,

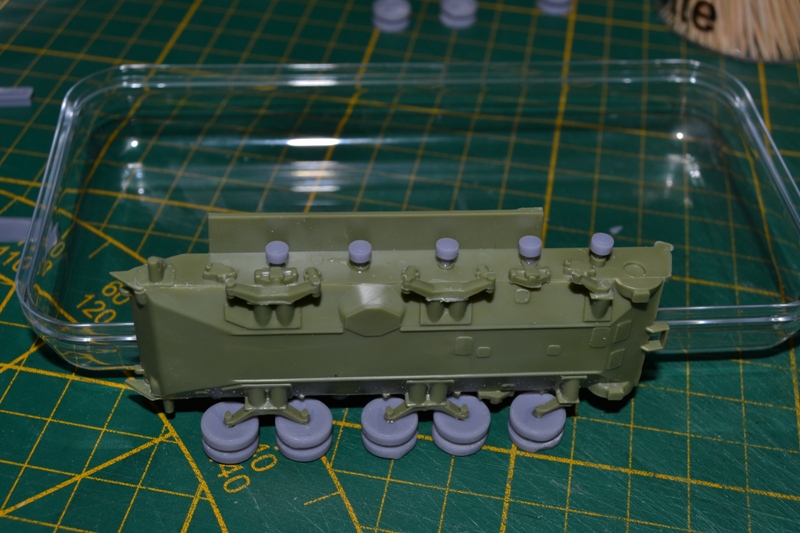

Après les impressions, passons au montage du train de roulement

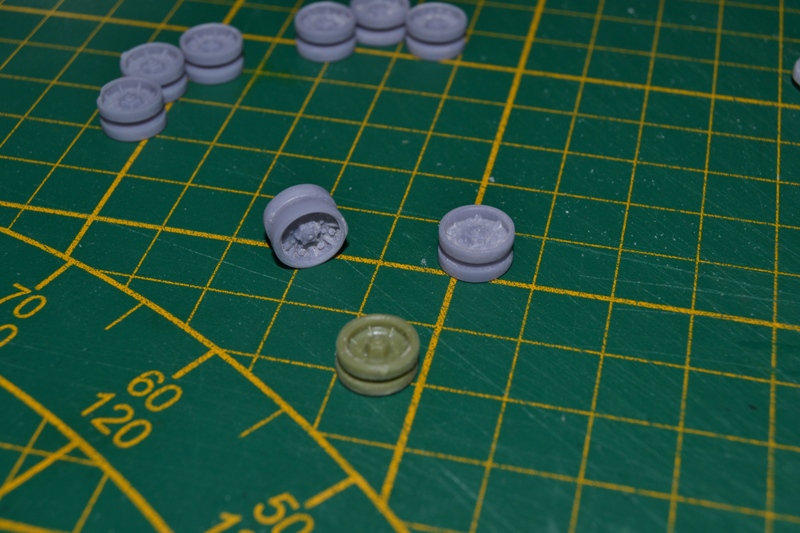

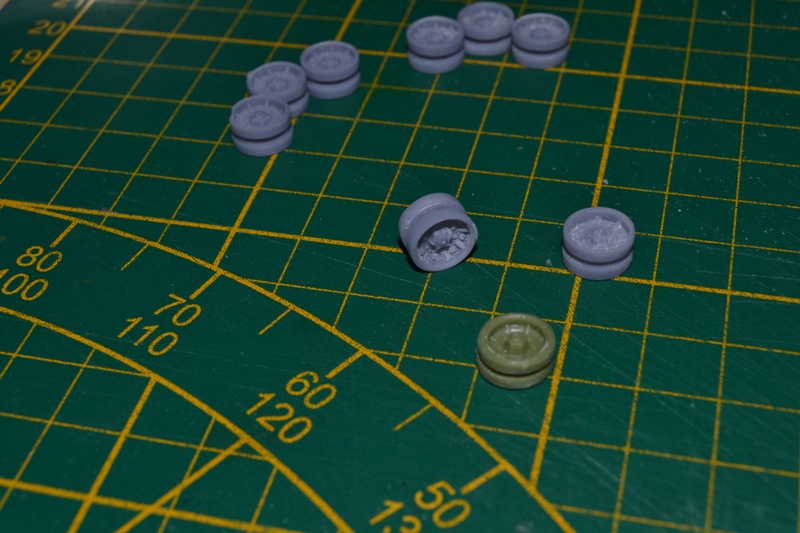

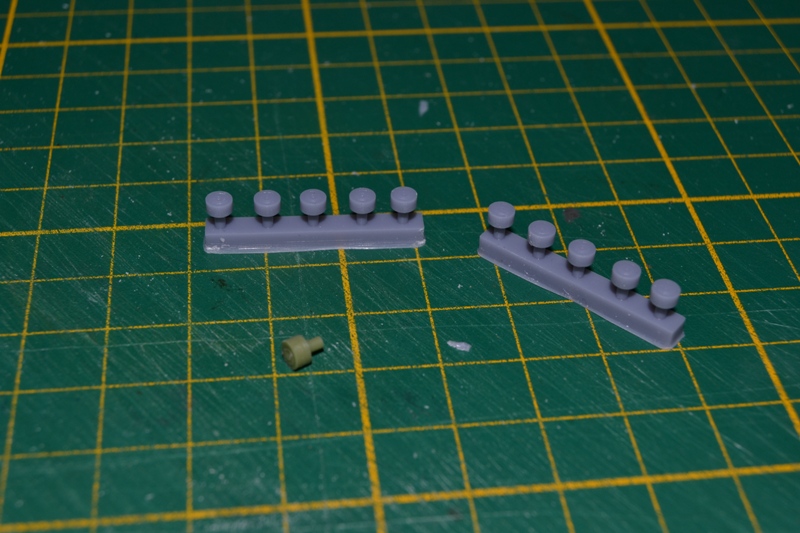

Mais avant une petite comparaisons avec les pièces d'origine HELLER ici en vert
