Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Lun 22 Déc 2014 - 8:59

Bonjour,

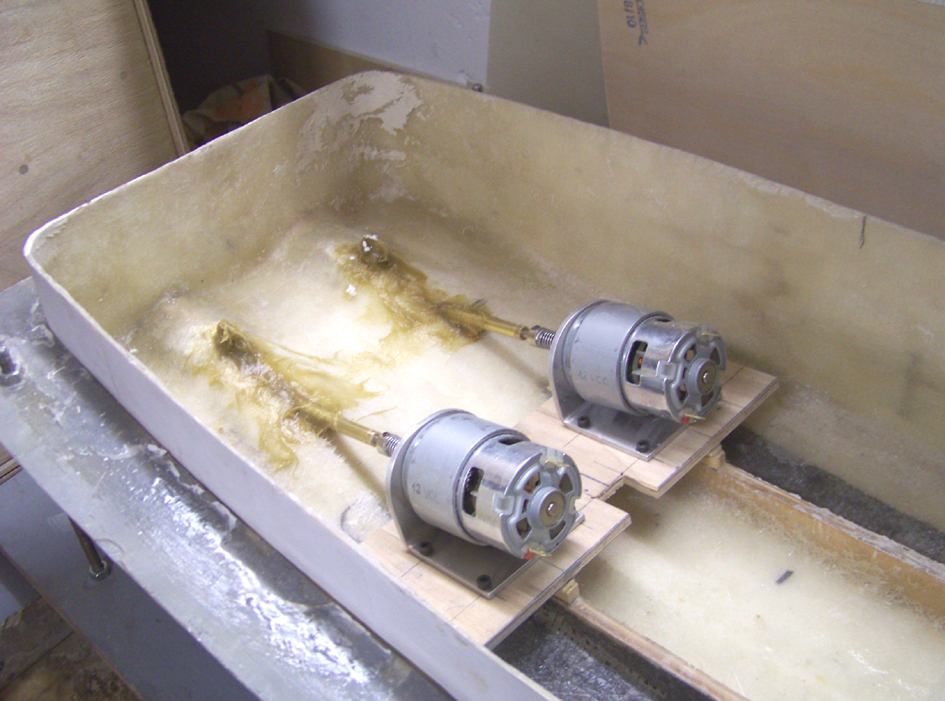

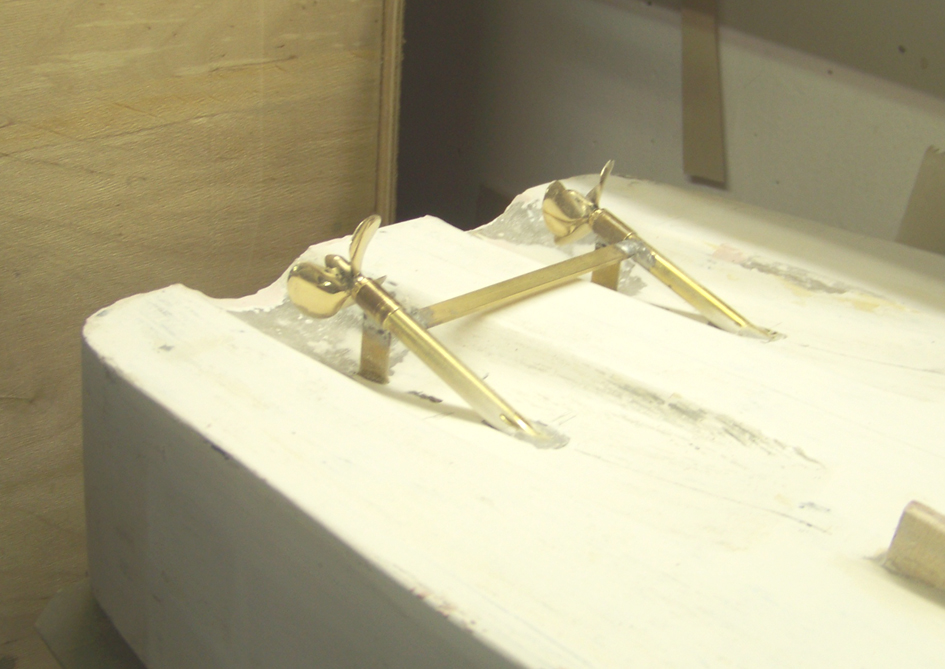

2 photos du scellement des tubes d'étambot et des moteurs en place :

Barge LCM 6 au 1/16e - Page 4 109_3562-491e541

Barge LCM 6 au 1/16e - Page 4 109_3565-491e547

La barrette transversale qui relie les 2 tubes sera supprimée, elle ne sert qu'a maintenir l'entraxe des lignes d'arbre pour le scellement.
Les scellements seront renforcés par l'intérieur de la coque par un peu de mat de verre après ponçage.
Les scellements sont réalisés avec de la résine polyester chargée de fibre de verre, marque Soloplast.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Flying Frog le Lun 22 Déc 2014 - 9:05

Magnifique projet et magnifique réalisation !

_________________
Chris  Barge LCM 6 au 1/16e - Page 4 Dancfrog_e0
_____________________________________________________
Venez visiter boutique en ligne de FFSMC Productions
Barge LCM 6 au 1/16e - Page 4 Banniere_ffsmc-productions
Des decals de qualité, pour les maquettistes exigeants
_____________________________________________________
Vous cherchez de la documentation de qualité ?
Barge LCM 6 au 1/16e - Page 4 Banniere_FFSMC_FR_420x60
Flying Frog
Flying Frog
Chef d'Etat Major
Chef d'Etat Major

Nombre de messages : 10577
Age : 57
Localisation : Dunkerque 59430
Humeur : Euh... sans commentaire !
Date d'inscription : 08/01/2009

http://www.ffsmc-productions.com

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Lun 22 Déc 2014 - 13:32

Une étape délicate qui devait demander pas mal de précision, je me trompe ?

number-one-respect number-one-respect number-one-respect number-one-respect

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e - Page 4 Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e - Page 4 Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 9 Jan 2015 - 9:39

Bonjour,

petite avancée sue la barge:

Barge LCM 6 au 1/16e - Page 4 103_3579-495fde3

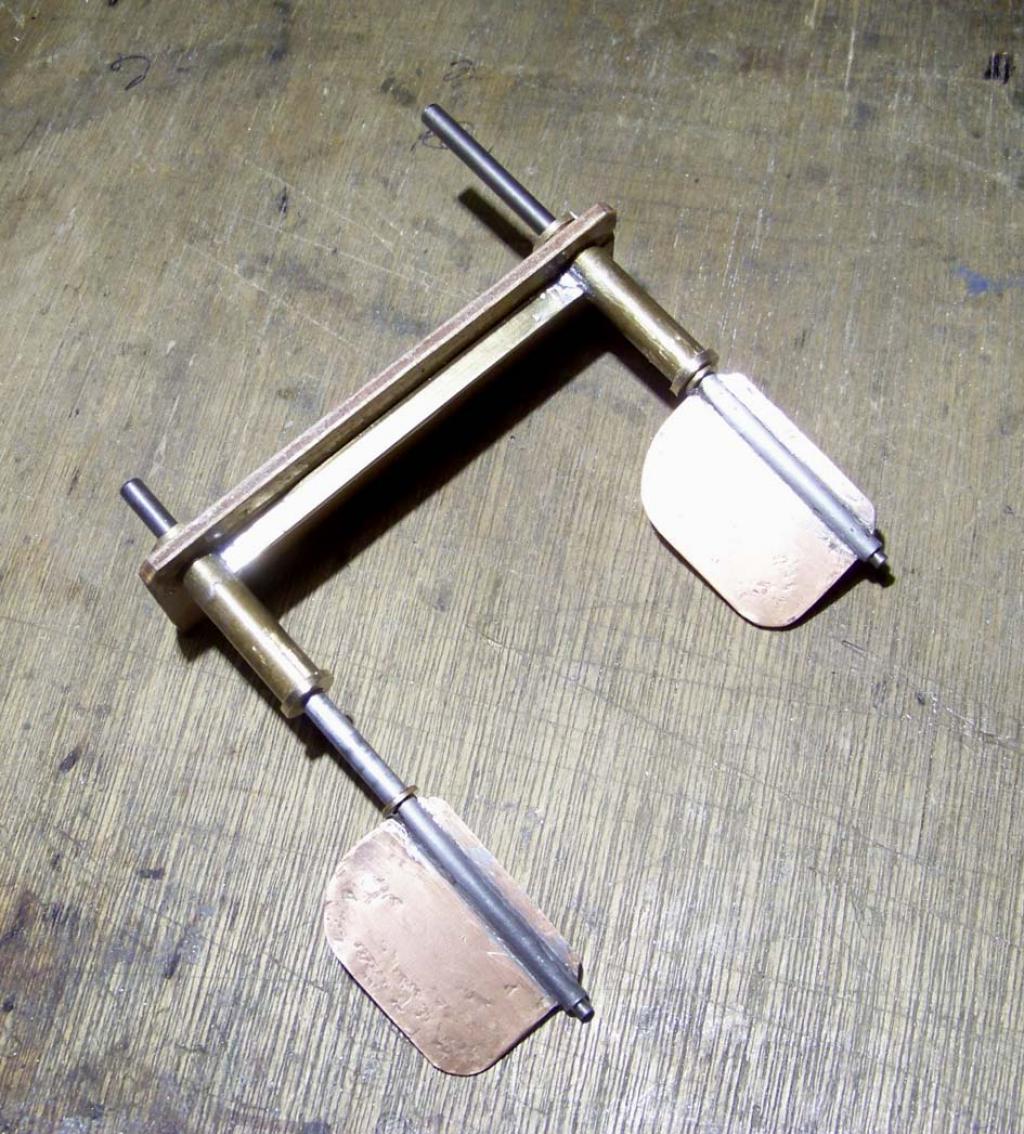

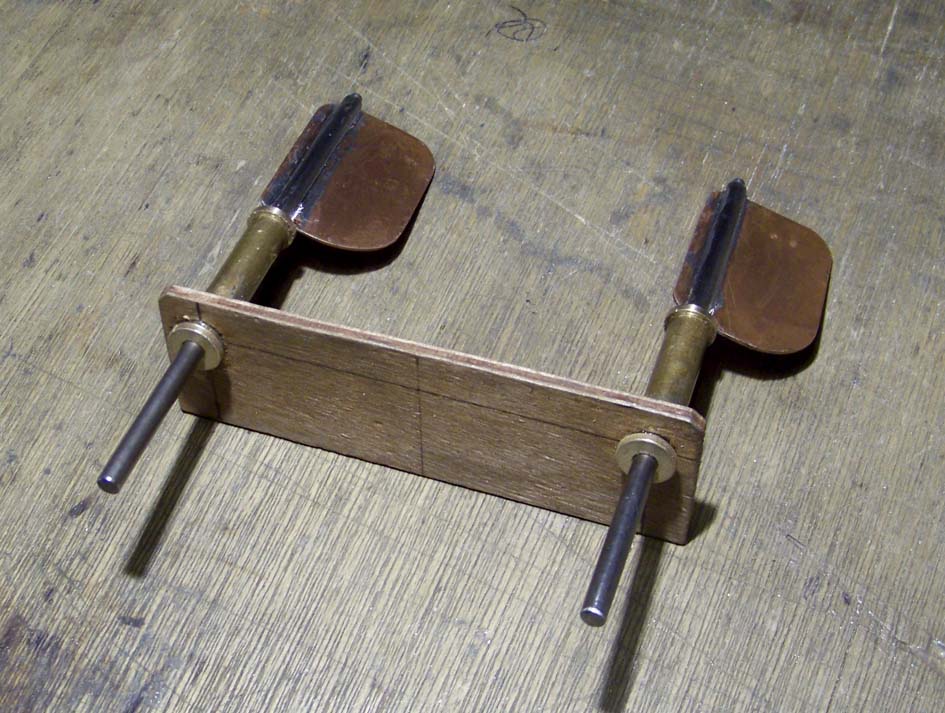

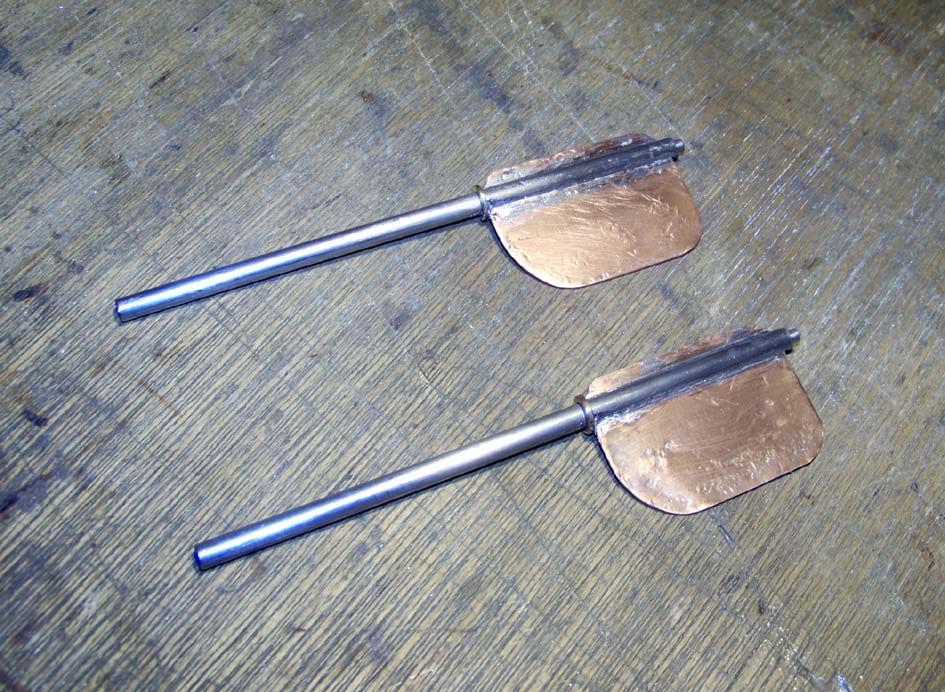

Les safrans des gouvernails soudés dans les mèches, j'aurais du faire une photo du montage sur la fraiseuse pour l'usinage
des fentes de 1mm dand les sde Ø 5 dans lesquelles se glissent les safrans, la fraise scie ne permettant pas de faire la totalité de ces fentes,
celles ci ont été terminées à la main avec une disqueuse Dremel.

Barge LCM 6 au 1/16e - Page 4 109_3584-4962263

Barge LCM 6 au 1/16e - Page 4 109_3585-496227a

Les gouvernails montés dans leur puits avec des bagues Métafram et au bon écartement et bien parallèles avant d'être scellés dans la coque.

Barge LCM 6 au 1/16e - Page 4 109_3580-496228f

Barge LCM 6 au 1/16e - Page 4 109_3582-496229e

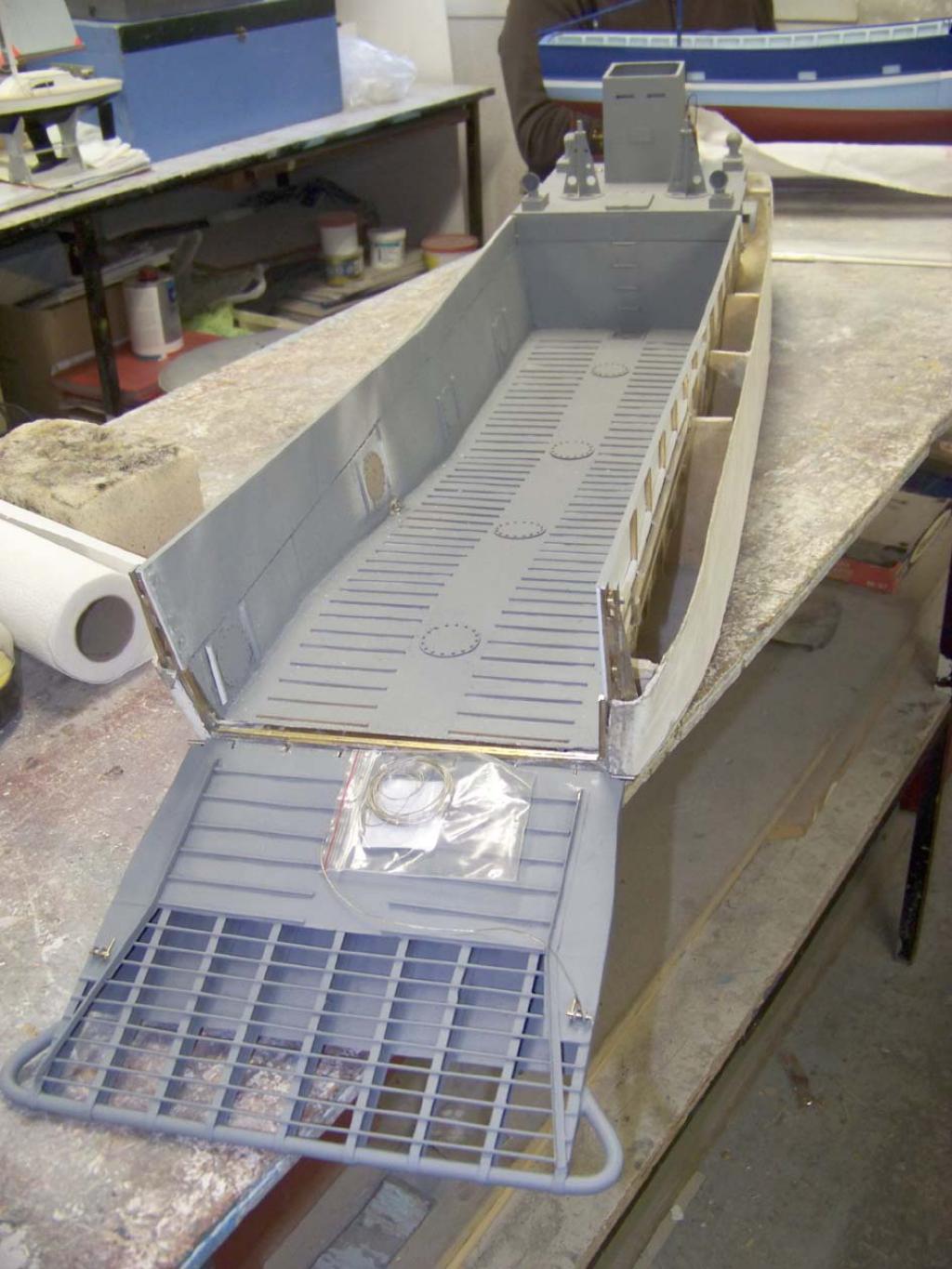

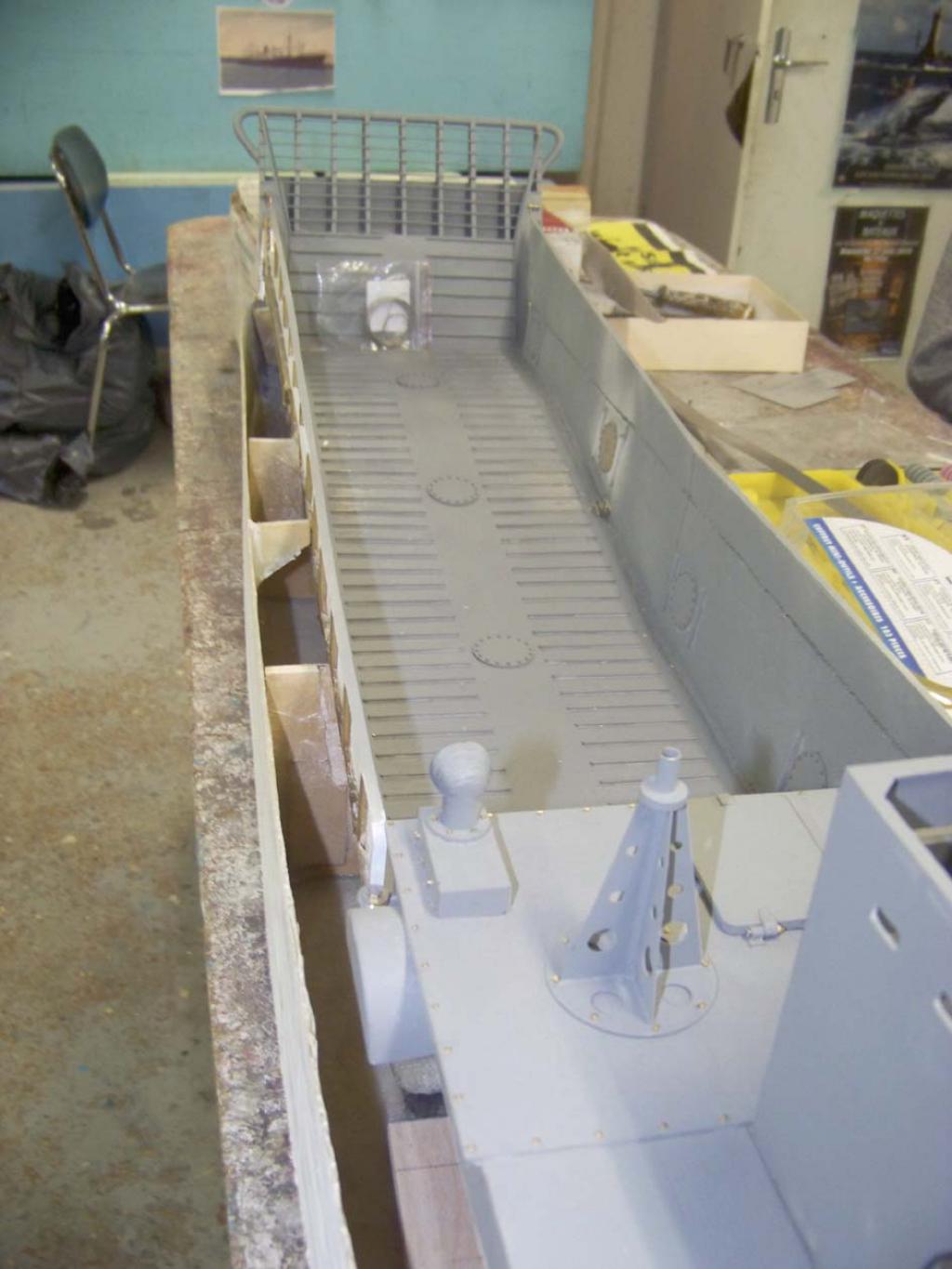

2 vues avant scellement du cuvelage et pose du pontage?

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Ven 9 Jan 2015 - 11:43

on voit que tu as de l expérience!! number-one-respect
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 22449
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Ven 9 Jan 2015 - 12:08

Beau travail de pro   Bravo
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4572
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Mar 3 Fév 2015 - 7:29

[url=<br />]
[/url]

ça vient, ça vient!
Bonjour,

je suis en train de finir le dessous de la barge en mettant en place les deux quilles d'échouage et les protections des hélices
et des safrans de gouvernail.

Je pourrai alors envisager de sceller le cuvelage dans la coque et de finir le pontage et la tripaille de radio commande.


 J''ai été hier matin jusqu'au club pour continuer un peu le boulot et faire quelques photos:

Les quilles d'échouage sont en place, il reste à souder les renforts en V avec la prolonge des quilles.
Les renforts en V sont partiellement noyés dans la coque et maintenus en place par des vis traversant la coque.
Cette solution permet de démonter l'ensemble des renforts de quille et les V afin d'accéder aux
gouvernails et aux arbres d'hélices.

Barge LCM 6 au 1/16e - Page 4 109_3587-49be1af

Barge LCM 6 au 1/16e - Page 4 109_3588-49be1b8

Barge LCM 6 au 1/16e - Page 4 109_3590-49be1c0[/url

Puis, début du pontage latéral et arrière, ce dernier ne pourra être posé définitivement qu'après avoir installé et scellé le cuvelage, les
bacs à batteries ( 12 et 6 V ), le treuil, la pompe et les câblages d'alimentation des éléments électriques.


[url=<img]Barge LCM 6 au 1/16e - Page 4 109_3594-49be22a[/url]

Suite la semaine prochaine !


Encore quelques séances de boulot.


Boris
Revenir en haut
Barge LCM 6 au 1/16e - Page 4 Icon_profile-36578 Barge LCM 6 au 1/16e - Page 4 Icon_pm-36579 Barge LCM 6 au 1/16e - Page 4 Icon_email-3657a Barge LCM 6 au 1/16e - Page 4 Icon_www-3657d
[url=<br />]
[/url]

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Mar 3 Fév 2015 - 8:35

Pire que la réalisation d'une vrai  Bravo
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4572
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 6 Mar 2015 - 9:20

Bonjour,

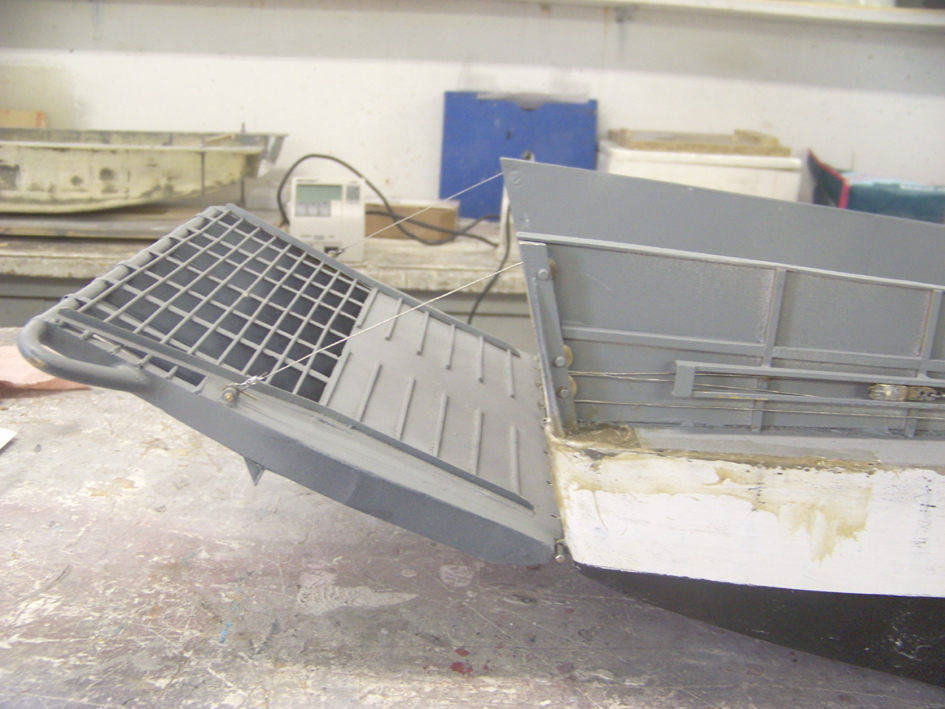

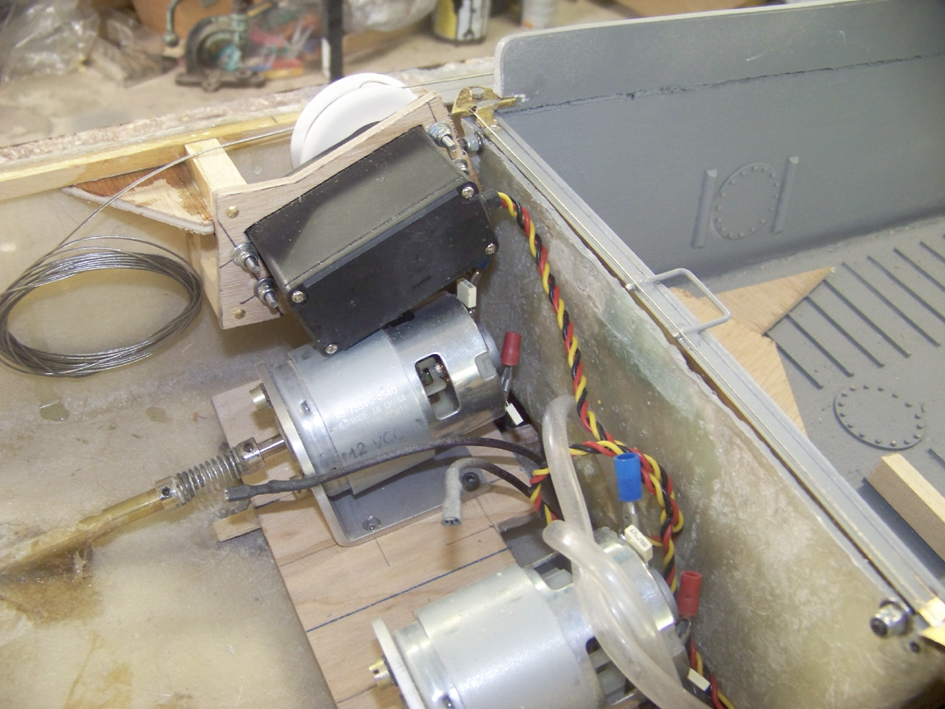

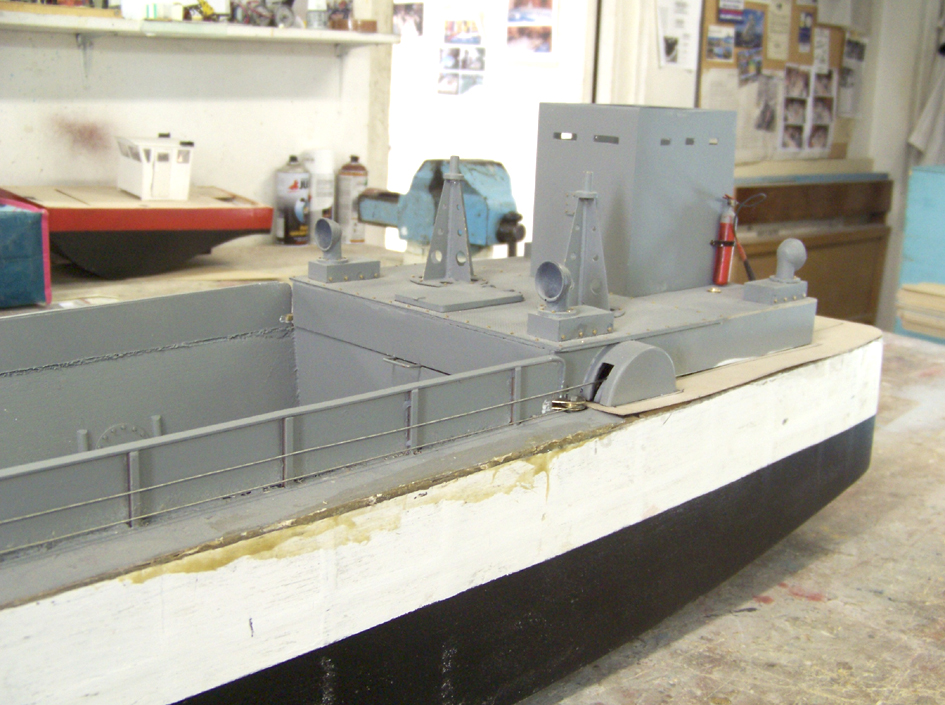

une petite avancée sur la barge, installé le treuil du câble de commande de manœuvre de la porte/rampe et passé
les autres câbles de manœuvre.

J'ai essayé de manœuvrer la porte " à froid " en tournant le tambour du treuil à la main , ça fonctionne, mais la multiplication
des poulies fonctionnant encore " à sec " sans lubrification, empêche la porte de descendre par son propre poids, il va faloir
revoir ce problème.

Les câbles en acier inox sont : pour le treuil de 5/10e de mm, pour le mouflage, de 3/10e de mm, toutes les poulies ont 9mm
de diamètre sur de axes de Ø 2mm.

Barge LCM 6 au 1/16e - Page 4 109_3600-4a39417

Barge LCM 6 au 1/16e - Page 4 109_3599-4a3941e

Barge LCM 6 au 1/16e - Page 4 109_3601-4a39425

Barge LCM 6 au 1/16e - Page 4 109_3602-4a3942b

Barge LCM 6 au 1/16e - Page 4 109_3603-4a39434

Barge LCM 6 au 1/16e - Page 4 109_3605-4a39443

Voila pour cette semaine, la suite la semaine prochaine.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Ven 6 Mar 2015 - 10:13

affraid
            Je vous dit un travail d'horloger et de patience Bravo
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4572
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Wallace101 le Ven 6 Mar 2015 - 10:44

Waow!!!   affraid affraid Génial  Bravo Bravo
Wallace101
Wallace101
Colonel
Colonel

Nombre de messages : 15900
Age : 46
Localisation : Belgique
Humeur : Suivant la météo...
Ma Photo : &quot;Tant que nous respirons, nous combattrons. Tant que nous combattrons, nous vaincrons. Nul ne survivra à notre courroux.&quot;
Date d'inscription : 06/01/2014

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par VMD-25 le Ven 6 Mar 2015 - 11:23

Superbe travail !

Bravo à toi

Marc
VMD-25
VMD-25
Caporal-Chef

Nombre de messages : 464
Age : 49
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Ven 6 Mar 2015 - 11:45

un travail au top!! cheers
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 22449
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par zeric le Ven 6 Mar 2015 - 12:33

je commence doucement à comprendre ce que c'est le modélisme.

quel travail de précision.

j'adore
Bravo

zeric
Lieutenant
Lieutenant

Nombre de messages : 2097
Age : 53
Localisation : Strasbourg
Ma Photo : peintre
Date d'inscription : 26/02/2015

http://kingtiger.wifeo.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par step D le Ven 6 Mar 2015 - 12:45

What a Face quel boulot cheers
step D
step D
Colonel
Colonel

Nombre de messages : 10608
Age : 60
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : hasta la vista
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Dim 25 Oct 2015 - 8:54

Bonjour,

longtemps sans nouvelles de la barge, aussi je me rattrape.

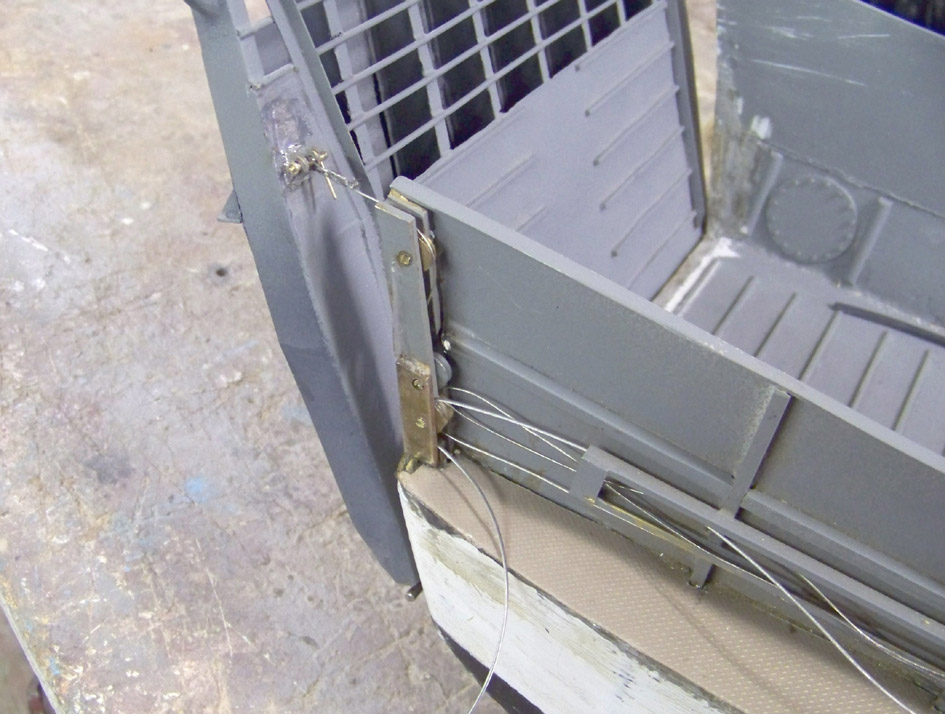

J'ai rajouté une poulie sur le montant gauche de la barge pour assurer un câble de retour sur le treuil :

Barge LCM 6 au 1/16e - Page 4 109_3720-4bf12c9

Barge LCM 6 au 1/16e - Page 4 109_3722-4bf130b

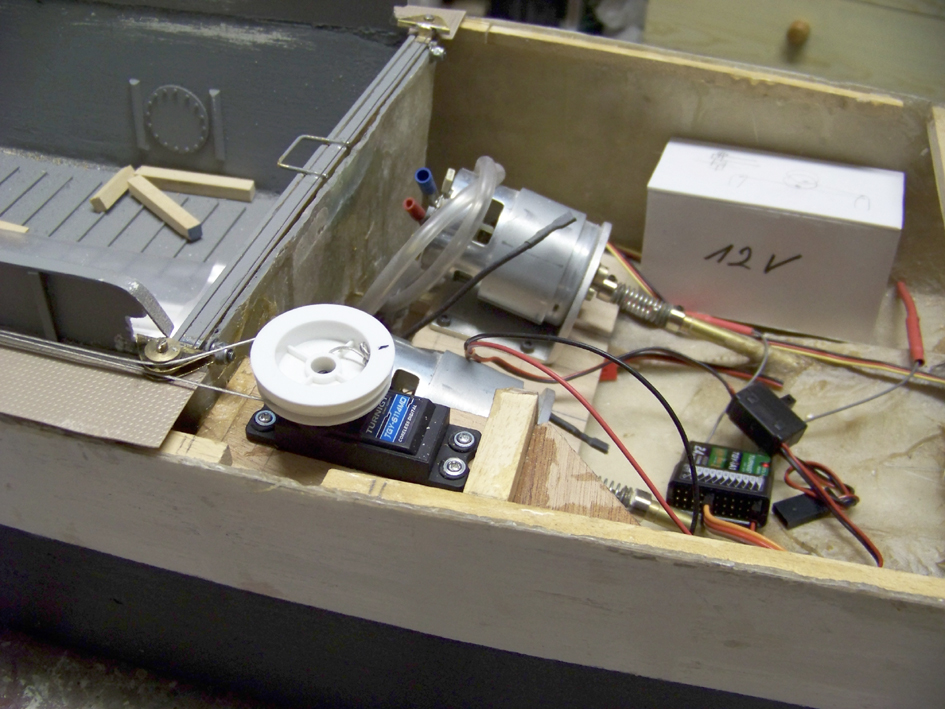

N'étant pas satisfait de treuil Hitec, je l'ai remplacé par un treuil Turnigy :

Barge LCM 6 au 1/16e - Page 4 103_3748-4c0ad53

Barge LCM 6 au 1/16e - Page 4 103_3750-4c0ad5b

Après avoir essayé 2 treuils à voile ( Hitek et Turnigy ) pour la commande de la porte, le résultat n'étant pas satisfaisant car
dès le courant d'alimentation des servos coupé, la réversibilité du treuil ne permettait pas d'obtenir la fermeture complète de la porte
qui se décollait de son appui.

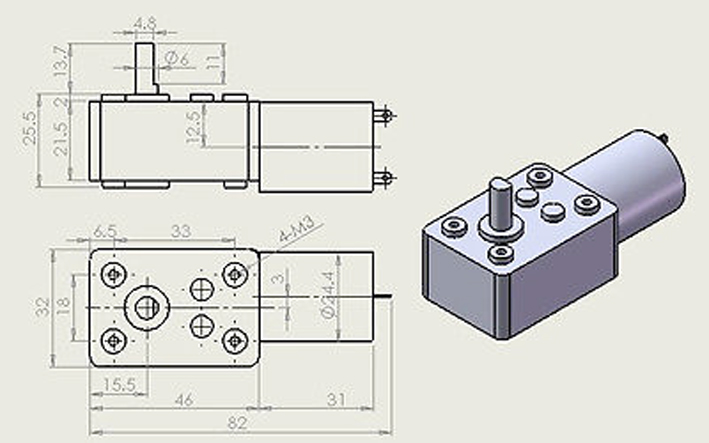

La solution est venue avec un moto-réducteur dont la démultiplication est assurée par une vis sans fin, donc irréversible :



Barge LCM 6 au 1/16e - Page 4 Moto-r-ducteur-treuil-4d0705f

Barge LCM 6 au 1/16e - Page 4 103_3884-4d2a3c6

La commande d'ouverture/fermeture de la porte est commandée depuis l'émetteur par le joystick de gauche ( commande des gaz avion ou hélico )
qui actionne un servo, lui même agissant sur deux micro-switch et ayant une position milieu coupant l'alimentation du motoréducteur du treuil.

L'ensemble fonctionne très bien, avec une fermeture complète de la porte assurant l'étanchéité. Reste à mettre au point le réglage précis des
câbles de commande avec des ridoirs.



La suite des évènements consistera à organiser et à disposer tous les organes de commande de la barge, platine du servo de commande du treuil,
mise en place de la pompe d'épuisement du cuvelage, variateurs des moteurs de propulsion, batteries ( une 6V et une 12V ) et câblage électrique, etc...


Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Sgt Pepper le Dim 25 Oct 2015 - 9:10

Un travail de pro, je pense qu'une petite vidéo sur un plan d'eau ce serait génial
Sgt Pepper
Sgt Pepper
Colonel
Colonel

Nombre de messages : 14375
Age : 50
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Dim 25 Oct 2015 - 9:17

C'est de la maquette bourrée d'électronique, j'attends la suite.

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Lieutenant_Crowe le Dim 25 Oct 2015 - 10:24

Quel travail ! Bravo

_________________
Il n'y a pas de questions stupides, il y a juste des gens stupides qui posent des questions.

Barge LCM 6 au 1/16e - Page 4 1459276247-gif-3
https://www.youtube.com/c/TchouTchouProductions
Lieutenant_Crowe
Lieutenant_Crowe
Major

Nombre de messages : 1205
Age : 20
Localisation : Martel (46)
Humeur : Don't pick a fight with an old man. If he is too old to fight, he'll just shoot you!
Date d'inscription : 25/01/2014

https://www.youtube.com/channel/UCcqMzA3lzMO8mYzL7rQA9NQ

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par VMD-25 le Dim 25 Oct 2015 - 10:31

Superbe travail

Merci

Marc
VMD-25
VMD-25
Caporal-Chef

Nombre de messages : 464
Age : 49
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par step D le Dim 25 Oct 2015 - 10:48

C'est plus du maquettisme mais de la micromécanique Shocked
Un boulot de ouf j'attends la mise à l'eau avec grand intérêt drunken
step D
step D
Colonel
Colonel

Nombre de messages : 10608
Age : 60
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : hasta la vista
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Lun 26 Oct 2015 - 15:45

Bonne mise à l'eau, et n'oublie pas la bouteille de champagne pour le lancement  Bravo    Santé
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4572
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 17 Mar 2016 - 19:09

Bonsoir,

le treuil, la porte, ça marche:





Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Wallace101 le Jeu 17 Mar 2016 - 19:26

number-one-respect Bravo Barge LCM 6 au 1/16e - Page 4 709348
Wallace101
Wallace101
Colonel
Colonel

Nombre de messages : 15900
Age : 46
Localisation : Belgique
Humeur : Suivant la météo...
Ma Photo : &quot;Tant que nous respirons, nous combattrons. Tant que nous combattrons, nous vaincrons. Nul ne survivra à notre courroux.&quot;
Date d'inscription : 06/01/2014

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par COUTEAU BRUNO le Jeu 17 Mar 2016 - 19:44

J'ai hâte de le voir flotter. Barge LCM 6 au 1/16e - Page 4 549934 Barge LCM 6 au 1/16e - Page 4 549934 Barge LCM 6 au 1/16e - Page 4 549934 Barge LCM 6 au 1/16e - Page 4 549934
COUTEAU BRUNO
COUTEAU BRUNO
Aide de Camp
Aide de Camp

Nombre de messages : 2679
Age : 55
Localisation : 44340 Bouguenais
Humeur : ça dépend des jours
Date d'inscription : 01/11/2014

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Jeu 17 Mar 2016 - 20:44

Bravo l'artiste Barge LCM 6 au 1/16e - Page 4 549934
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4572
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 4 Empty Re: Barge LCM 6 au 1/16e

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
