Message par Invité le Ven 25 Oct 2013 - 9:56

Bonjour,

j'ai attaqué la réalisation d'une barge de débarquement LCM 6 :

Barge LCM 6 au 1/16e Lcm_610

Barge LCM 6 au 1/16e Av_vue11

Barge LCM 6 au 1/16e Ar_vue11





Barge LCM 6 au 1/16e 100_2710

Barge LCM 6 au 1/16e 100_2711

Les couples sont posés sur le chantier, il va s'agir maintenant de poser les baguettes de bouchain,
les araser pour s'ajuster sur les couples, poser les plaques de contre-plaqué du bordé et du fond, poser les baguettes
des parties arrondies de passages d'hélices, et de finir les arrondis du couple 18.

Puis poncer, enduire et coller des bandes de papier épais pour simuler les imperfections de coques, re enduire et
la forme sera prête pour faire le moule de la coque en stratifié.


Salutations.


Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Ven 25 Oct 2013 - 9:59

super projet!! Very Happy
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 22449
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par nico37 le Ven 25 Oct 2013 - 10:15

WWAAAOOOO !!!!!!!!! Un projet à suivre bounce number-one-respect

Bonne suite
nico
nico37
nico37
Lieutenant
Lieutenant

Nombre de messages : 2262
Age : 50
Localisation : Touraine
Humeur : cool
Date d'inscription : 12/01/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Flying Frog le Ven 25 Oct 2013 - 10:16

Oulahhhh Boris tu te lances dans un sacré projet !!! Mes vœux t'accompagnent.

_________________
Chris  Barge LCM 6 au 1/16e Dancfrog_e0
_____________________________________________________
Venez visiter boutique en ligne de FFSMC Productions
Barge LCM 6 au 1/16e Banniere_ffsmc-productions
Des decals de qualité, pour les maquettistes exigeants
_____________________________________________________
Vous cherchez de la documentation de qualité ?
Barge LCM 6 au 1/16e Banniere_FFSMC_FR_420x60
Flying Frog
Flying Frog
Chef d'Etat Major
Chef d'Etat Major

Nombre de messages : 10577
Age : 57
Localisation : Dunkerque 59430
Humeur : Euh... sans commentaire !
Date d'inscription : 08/01/2009

http://www.ffsmc-productions.com

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 25 Oct 2013 - 10:19

wow  tu n'as pas peur du grand et dois avoir une grande pièce pour mettre toutes tes réalisations  Bravo  pour le travail


                 henri

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Lostiznaos le Ven 25 Oct 2013 - 11:04

Superbe projet!
C'est une échelle qui permet du détail!
A+
Gilles(Lostiznaos)
Lostiznaos
Lostiznaos
Commandant

Nombre de messages : 5529
Age : 59
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Ven 25 Oct 2013 - 12:41

Je me joins aux autres pour t'encourager dans ce projet d'envergure. Ça sera intéressant à suivre.

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 25 Oct 2013 - 16:53

Bonsoir,

la construction est réalisée à mon club de " constructions navales " le CMRB à 92 Clamart.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par JEJE25 le Ven 25 Oct 2013 - 20:13

superbe projet Boris, bon courage pour la suite number-one-respect
JEJE25
JEJE25
Capitaine
Capitaine

Nombre de messages : 4093
Age : 45
Localisation : FRANCHE COMTE
Humeur : tout sauf grognon….. quoique
Date d'inscription : 01/06/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Lun 4 Nov 2013 - 16:35

Un beau projet.  Bon courage.

A suivre

Lauris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par MargiJB le Lun 4 Nov 2013 - 18:09

Sacré projet. Statique ou navigant?
JB
MargiJB
MargiJB
Major

Nombre de messages : 1362
Age : 42
Localisation : France
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Lun 4 Nov 2013 - 18:43

Bonsoir,

suite de la construction de la barge :

Barge LCM 6 au 1/16e 100_2712


Barge LCM 6 au 1/16e 100_2713


Barge LCM 6 au 1/16e 100_2714


Barge LCM 6 au 1/16e 100_2715

Le bordé latéral est posé.

la suite vers la fin de la semaine.


Salutations.


Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par mathn9 le Lun 4 Nov 2013 - 20:58

Sacré boulot de réaliser. Bravo.
mathn9
mathn9
Capitaine
Capitaine

Nombre de messages : 3486
Age : 32
Date d'inscription : 07/10/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Mer 6 Nov 2013 - 18:18

Bonsoir,

avancement des travaux :

Barge LCM 6 au 1/16e 100_2727-41f7cbe

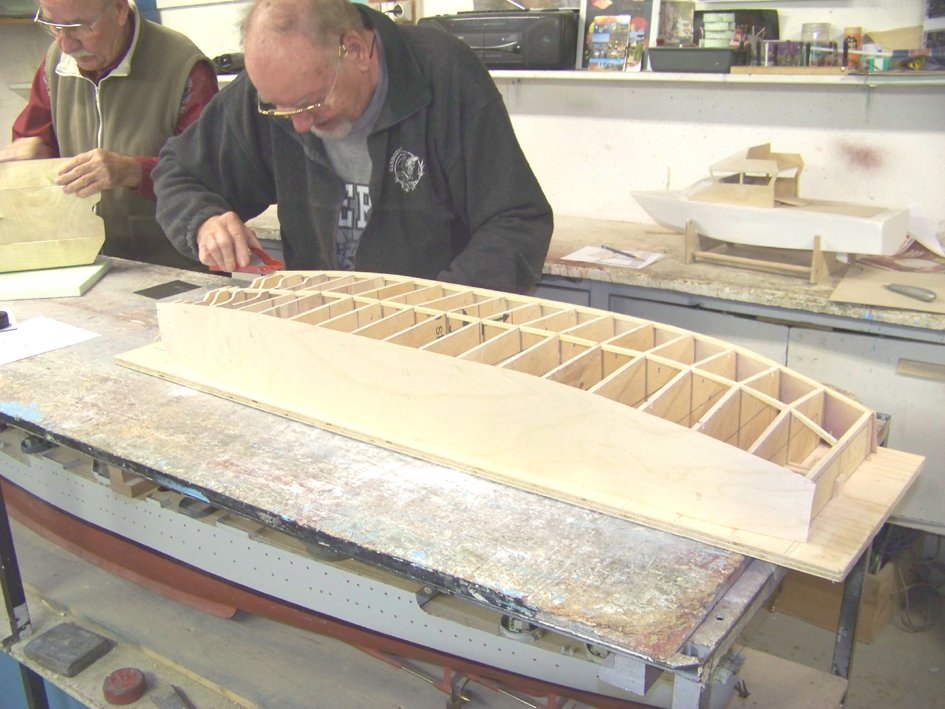

Rabotage et ragréage du bas du bordé latéral sur la baguette de bouchain.

Barge LCM 6 au 1/16e 100_2731-41f7cca

Barge LCM 6 au 1/16e 100_2733-41f7ce1

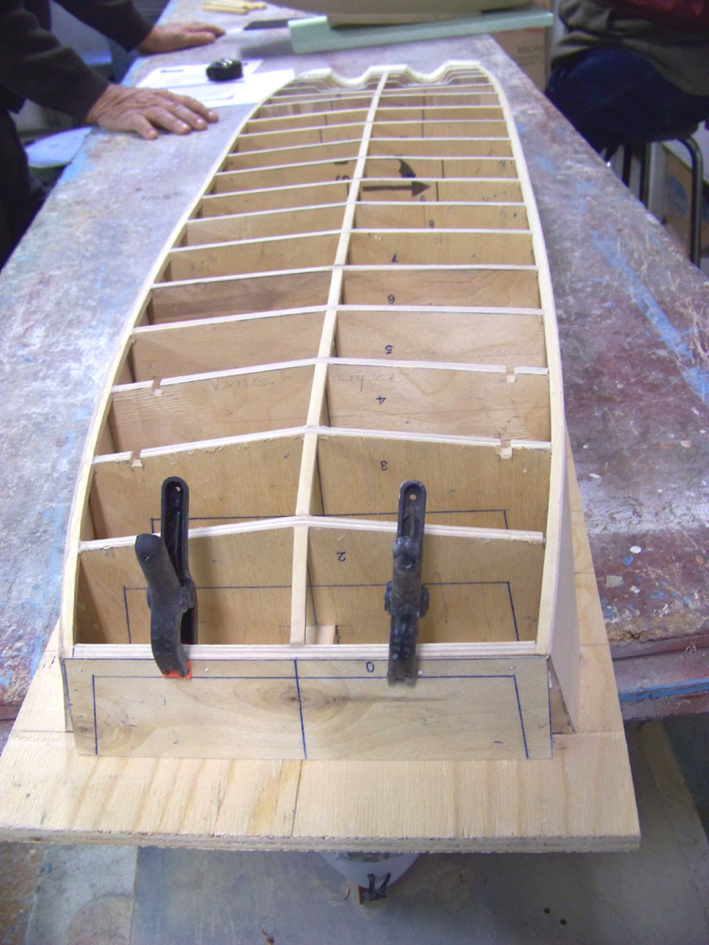

Pose do couple zéro à l'angle de la porte

Barge LCM 6 au 1/16e 100_2736-41f7cf5

Poupe en mousse plastique

Barge LCM 6 au 1/16e 100_2735-41f7d0b

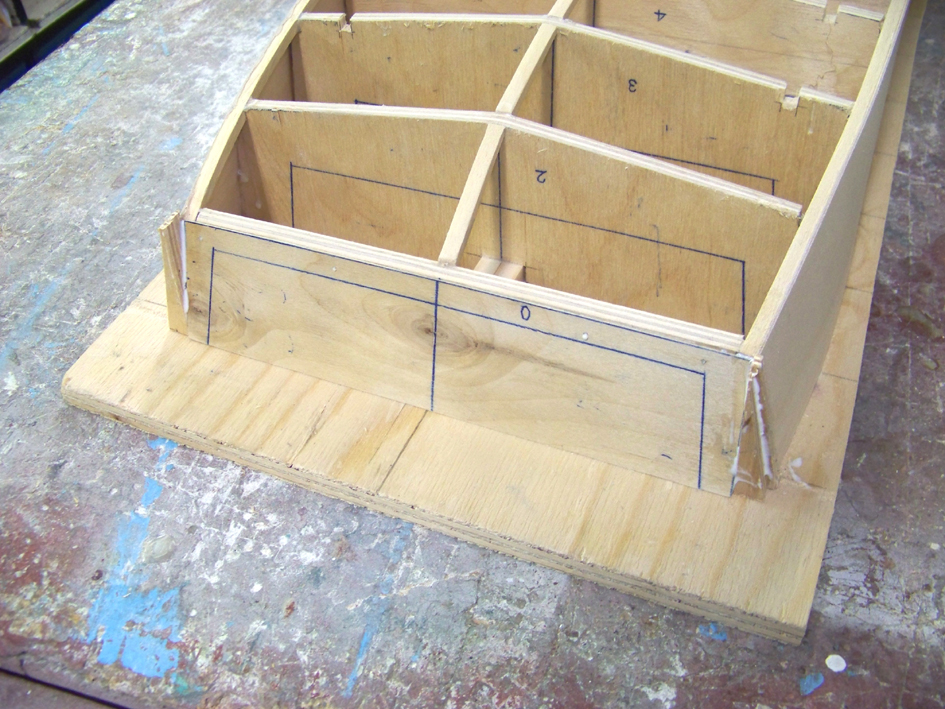

Pose des coins de proue.

La suite plus tard !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Mer 6 Nov 2013 - 18:56

Un vrai chantier naval, c'est le cas de le dire !
Bravo pour cette belle entreprise. Le résultat final s'annonce vraiment bien !

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Mer 6 Nov 2013 - 19:05

ça me rappelle la fabrication de mes chalutiers RC dans ma jeunesse! Wink
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 22449
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 7 Nov 2013 - 17:38

Bonsoir,

aujourd'hui la suite d'hier :

Barge LCM 6 au 1/16e 100_2747-41fc6db

Barge LCM 6 au 1/16e 100_2749-41fc6f1

Barge LCM 6 au 1/16e 100_2750-41fc711

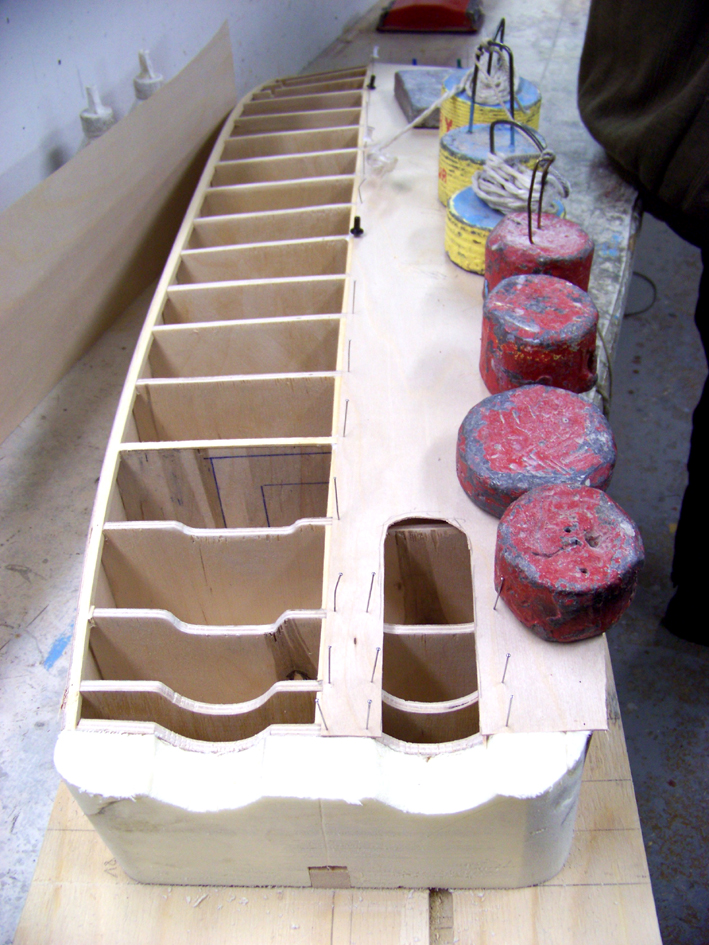

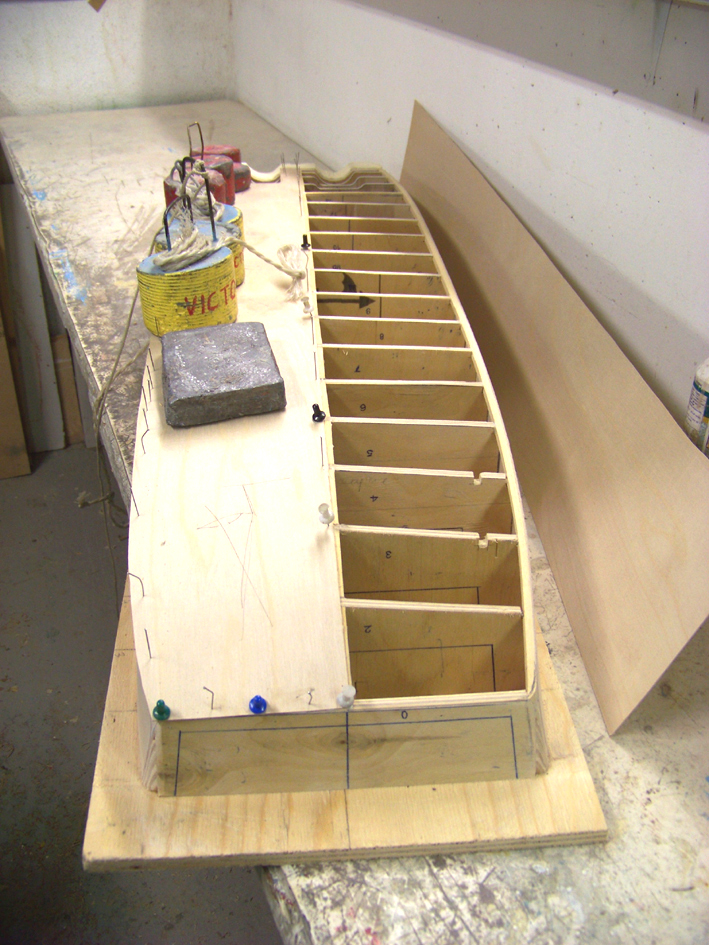

1/2 fond posé, l'autre moitié la semaine prochaine, les arrondis d'étrave taillés.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Dim 10 Nov 2013 - 17:27

Bonsoir,

avancement des travaux :

Barge LCM 6 au 1/16e 100_2727-41f7cbe

Rabotage et ragréage du bas du bordé latéral sur la baguette de bouchain.

url=http://rc-panzer.xooit.com/image/97/7/d/5/100_2731-41f7cca.jpg.htm]Barge LCM 6 au 1/16e 100_2731-41f7cca[/url]

Barge LCM 6 au 1/16e 100_2733-41f7ce1

Pose do couple zéro à l'angle de la porte

Barge LCM 6 au 1/16e 100_2736-41f7cf5

Poupe en mousse plastique

Barge LCM 6 au 1/16e 100_2735-41f7d0b

Pose des coins de proue.

Aujourd'hui la suite d'hier :

Barge LCM 6 au 1/16e 100_2747-41fc6db

Barge LCM 6 au 1/16e 100_2749-41fc6f1

Barge LCM 6 au 1/16e 100_2750-41fc711

1/2 fond posé, l'autre moitié la semaine prochaine, les arrondis d'étrave taillés.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Dim 10 Nov 2013 - 17:39

Nous avions déjà vu ces photos. Est-ce une erreur ?

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Dim 10 Nov 2013 - 18:29

Bonsoir,

désolé pour ce doublon, c'est une erreur !

salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Dim 10 Nov 2013 - 19:44

Pas de problème !
C'est que j'ai hâte de voir la suite  Salut

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 14 Nov 2013 - 18:46

Bonsoir,

état d'avancement au 13 11 2013

Barge LCM 6 au 1/16e 100_2747-41fc6db

Barge LCM 6 au 1/16e 100_2749-41fc6f1

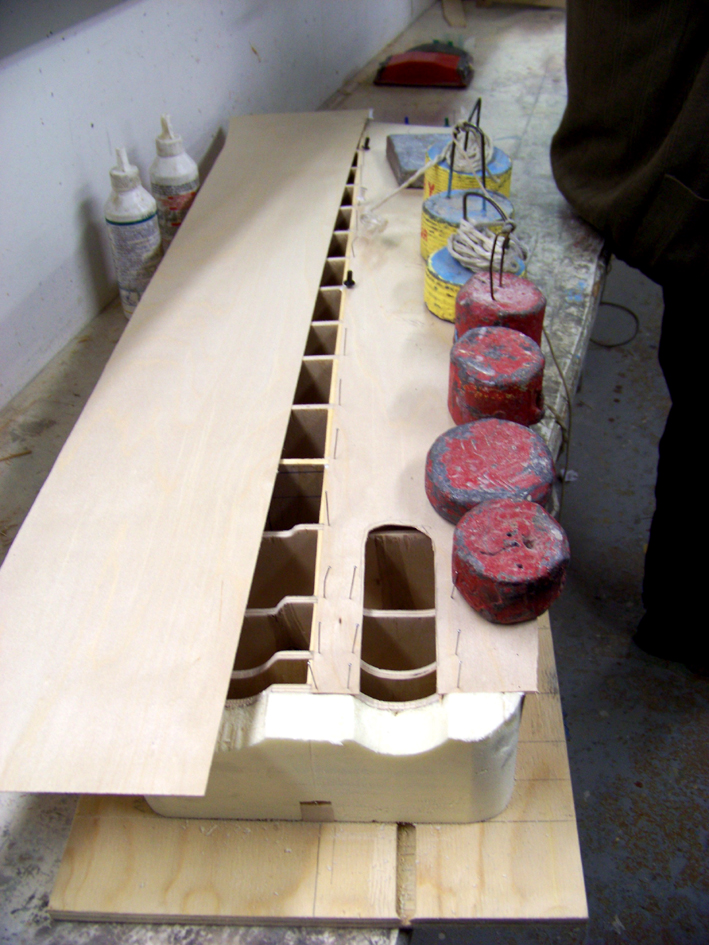

Barge LCM 6 au 1/16e 100_2750-41fc711

1/2 fond posé, l'autre moitié la semaine prochaine, les arrondis d'étrave taillés.


état d'avancement au 14 11 2013 :

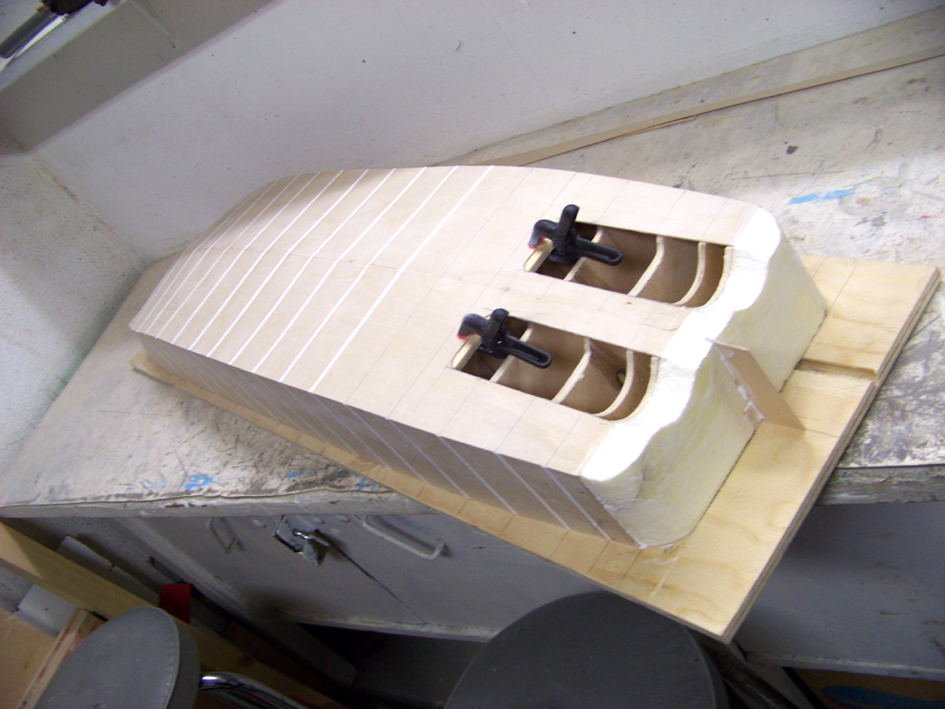

Barge LCM 6 au 1/16e 100_2778-422220c

Barge LCM 6 au 1/16e 100_2779-422221f

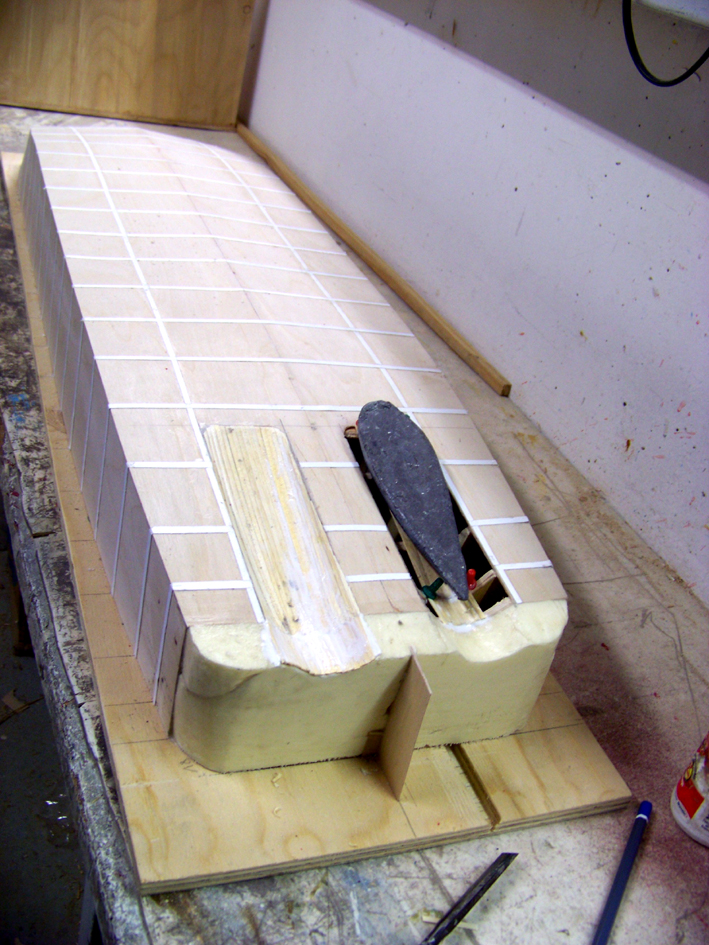

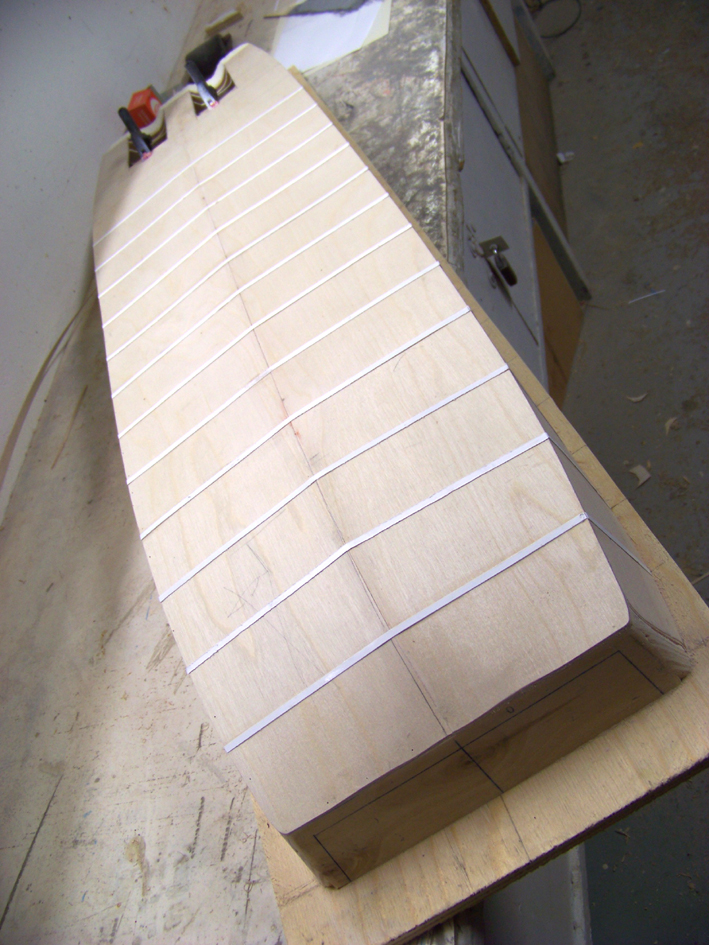

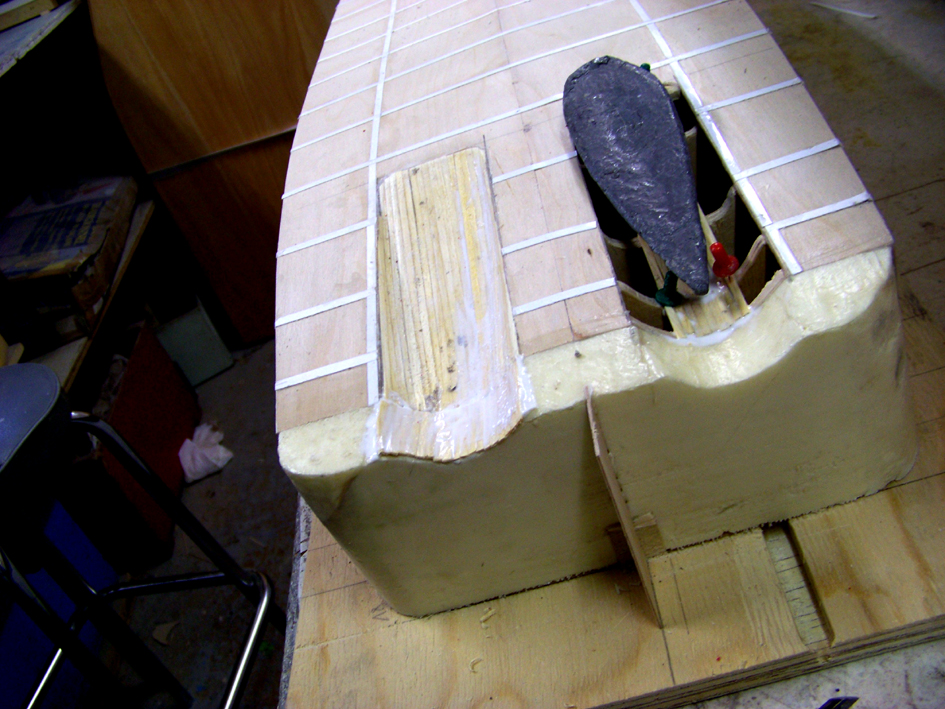

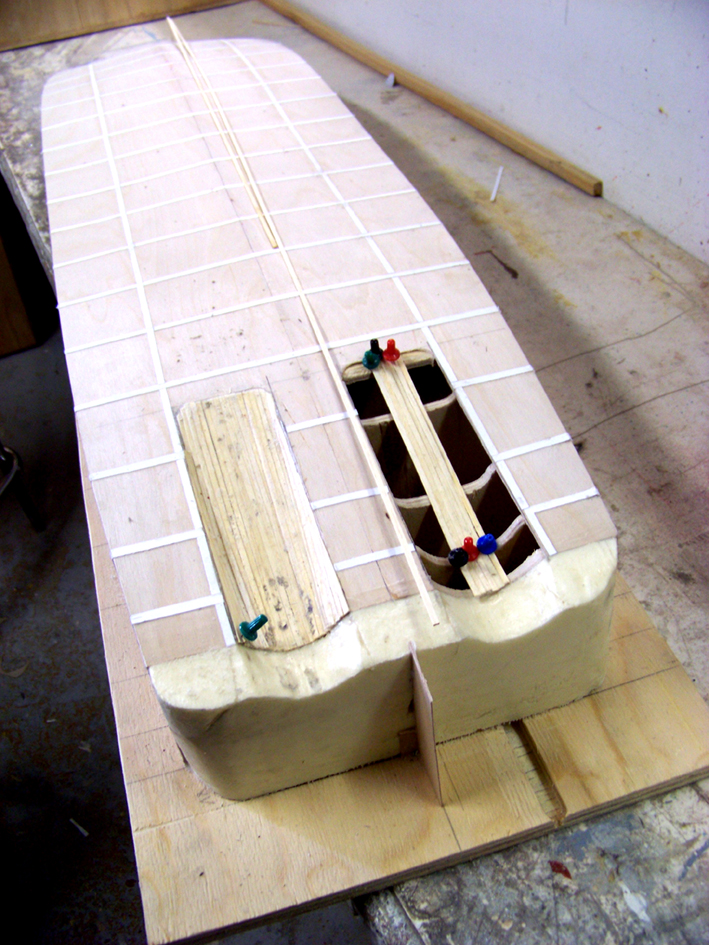

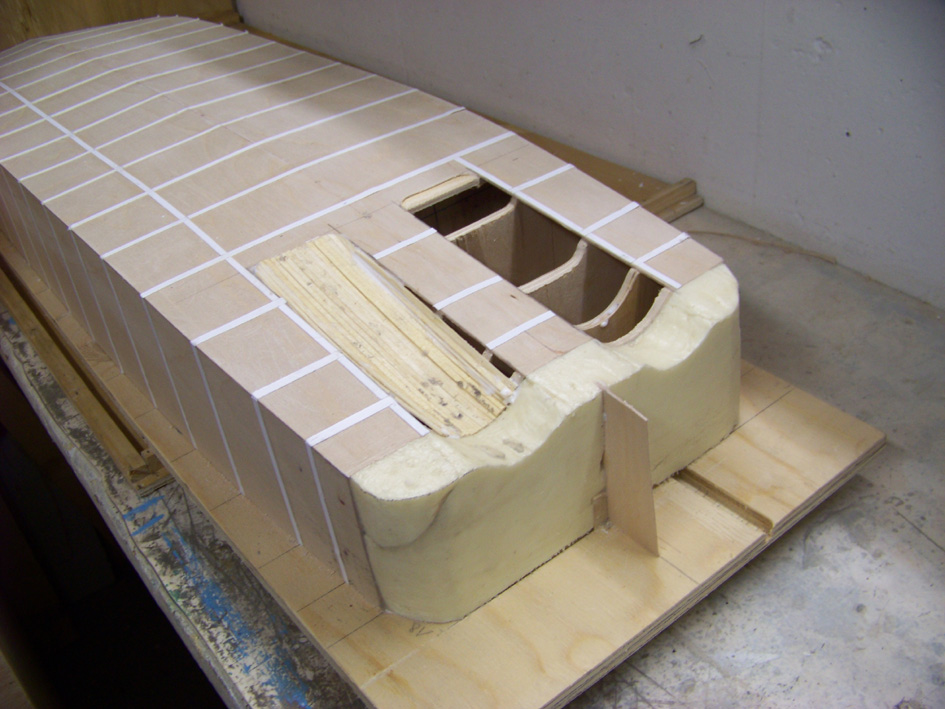

Le 2e fond est ragréé au bordé latéral, les découpes des tunnels à hélices prêtes pour la pose des baguettes et
début de pose des "similis" ondulation des tôles de bordé et de fond.

Suite dans 15 jours.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Jeu 14 Nov 2013 - 19:19

très beau boulot!! Bravo
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 22449
Age : 55
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 28 Nov 2013 - 18:57

Bonsoir,

quelques petites avancées de cette semaine :

Barge LCM 6 au 1/16e 100_2781-4268933

Tout ça n'est pas très spectaculaire mais c'est long à faire si l'on veux un résultat satisfaisant !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 6 Déc 2013 - 9:53

Bonsoir,


état d'avancement au 5 12 2013 :

Barge LCM 6 au 1/16e 100_2786-428d139

Barge LCM 6 au 1/16e 100_2787-428d14e

Barge LCM 6 au 1/16e 100_2788-428d15f

Barge LCM 6 au 1/16e 100_2789-428d16f

Reste à finir les tunnels à hélices, les mastiquer, les mettre à la cote et finir la partie arrière de la coque ( Saint Ofer, priez pour nous )

Coller de la feuille de papier bulle sur toute la surface de la coque, aprèter avec 2 ou3 couches, poncer et la forme sera prète à faire le moule !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e Empty Re: Barge LCM 6 au 1/16e

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
