DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Air&Dé Lun 21 Oct 2019 - 17:37

Une originalité très peu connue du grand public
Ce post concerne un Dodge Fargo à cabine sciée.

Ce Dodge pour la petite histoire a été utilisé par le GSA - Groupe Spécial d'Artillerie sur le front Tunisien
Ils ont été équipés de ce Dodge basé sur type FARDIER à chassis surbaissé destiné au transport de tonneau de vin ... comme ils disposaient également de canon de marine sur affuts crinoline, ils ont eu l'idée de combiner les 2 afin d'avoir une force de frappe mobile.
Ces canons ont participé au feu en Tunisie en 1942.

Pour la maquette, je suis parti d'une maquette ICM (pour le chassis et les roues) et d'une cabine de dodge de chez Wespe.

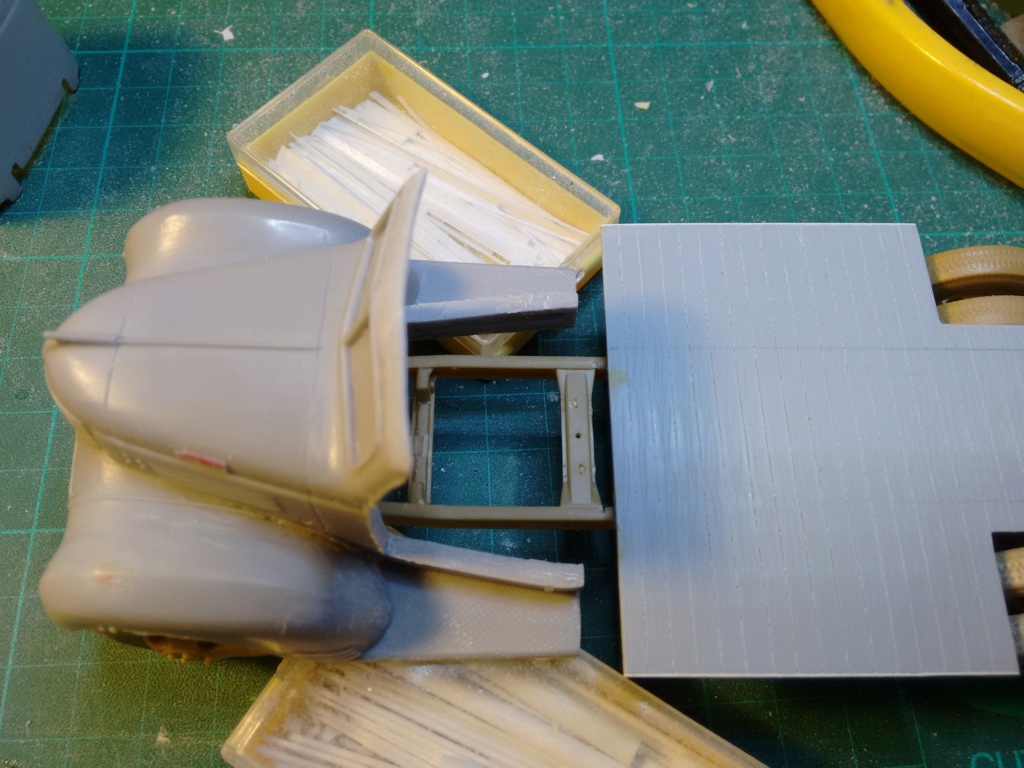

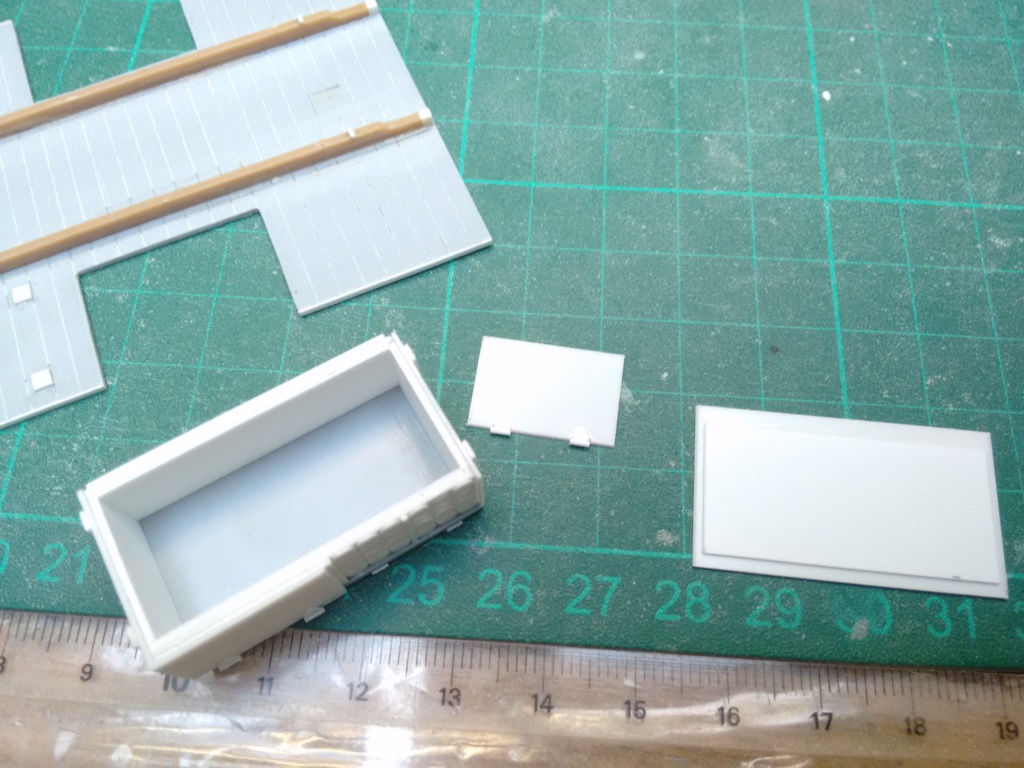

Première partie : réalisation du nouveau plateau arrière à base de Carte grise (Trumpeter) et des caissons à munitions avec du Evergreen blanc.

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2027
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2029
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2028

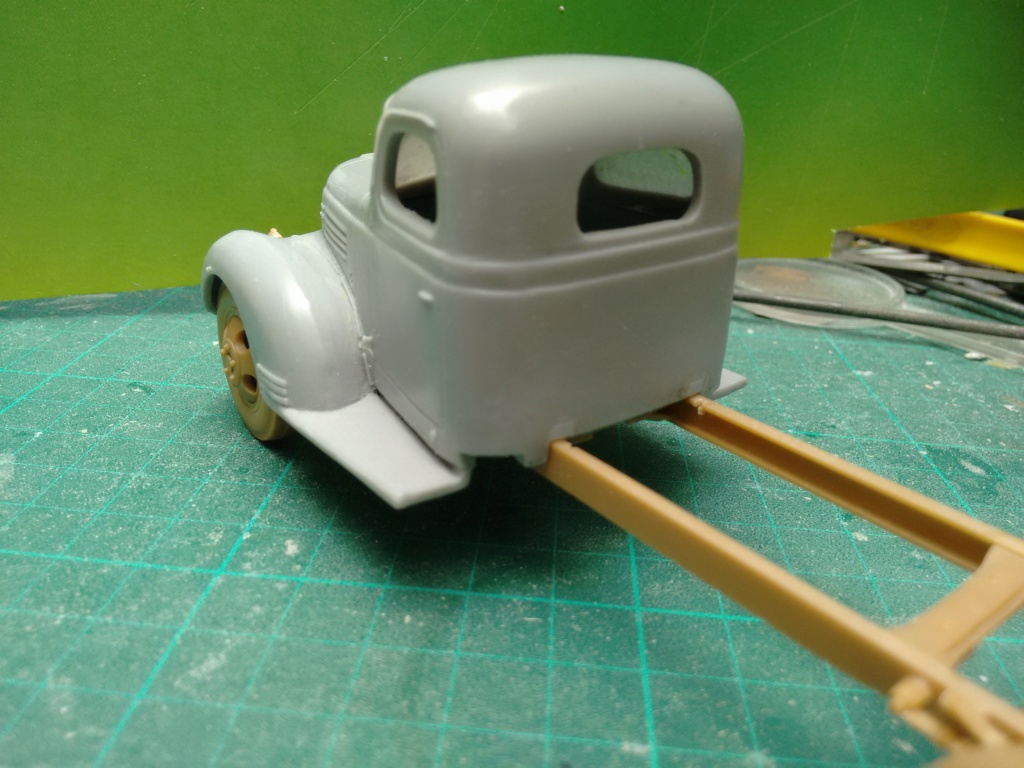

Ensuite découpe de la cabine car comme dans la réalité, la partie haute a été retiré => le recul du canon de 75mm venait en effet percuter l'arrière de la cabine
Celle ci a donc été retiré, j'ai fait la même chose ...

Dommage car la version avec cabine me plaisait beaucoup, quel charme je trouve personnellement
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2039
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2040

Allez, tant pis, coup de scie ... sans peter les montant fragile du pare brise si possible ...

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2030
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2032
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2031

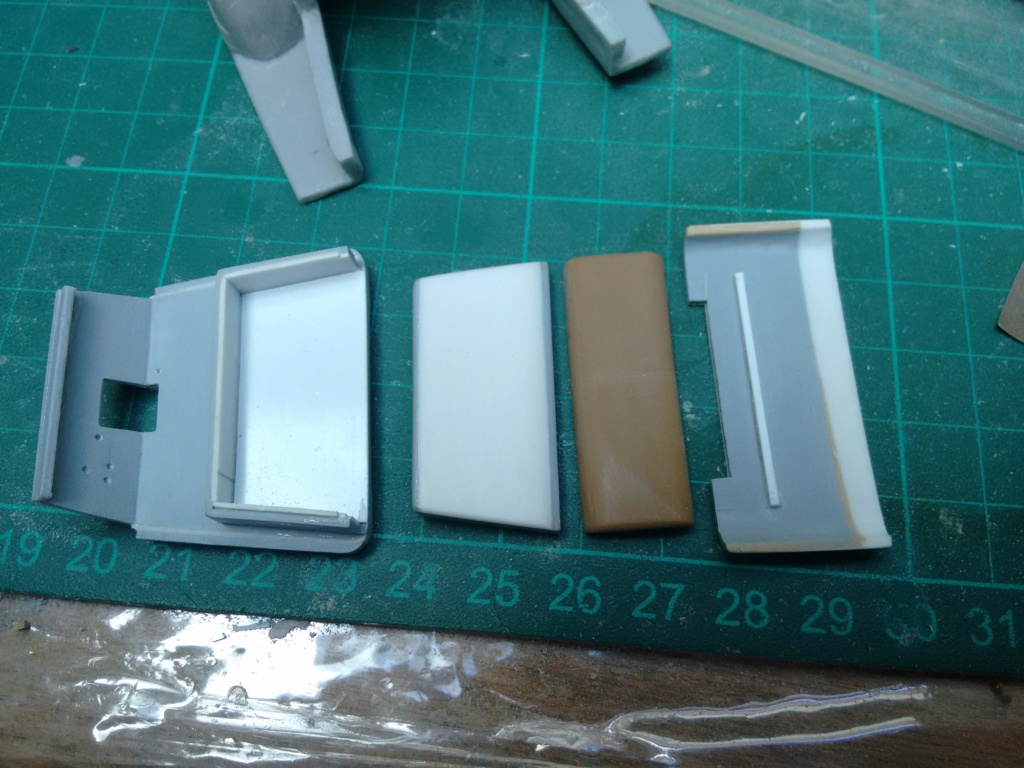

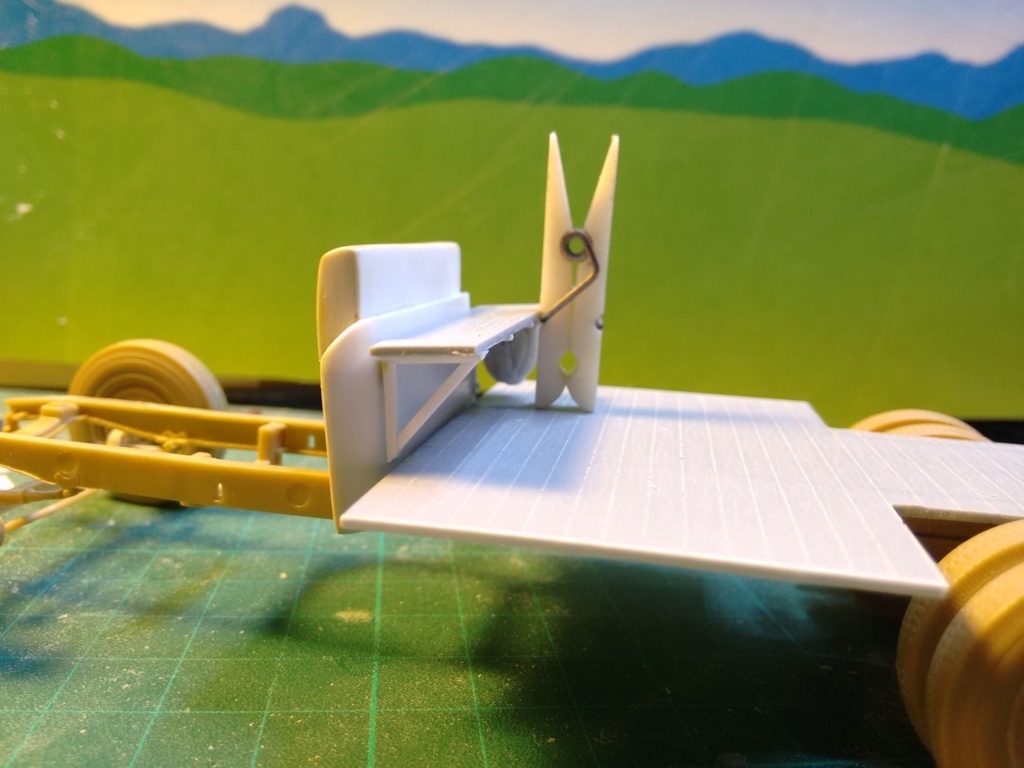

On s'attaque maintenant à refaire le plancher, le dossier, la banquette. Il faut aussi faire le tableau de bord, inexistant sur l'original ...

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2038

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2034
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2035

J'ai piqué la banquette de chez ICM que j'ai réajustée à la nouvelle cabine

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2033

Passons à la calandre du dodge car ce n'est pas un dodge mais un fargo :-)
Les ouies d'aération sont vraiment différentes, la forme également.
On retrousse ses manches car la mofi n'est pas simple ...


DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2037
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2036

Bon ca manque de volume, c'est un peu plat ! allez on bombe un peu le torse  Smile

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2041

Ajout des ouies d'aération ...

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2042

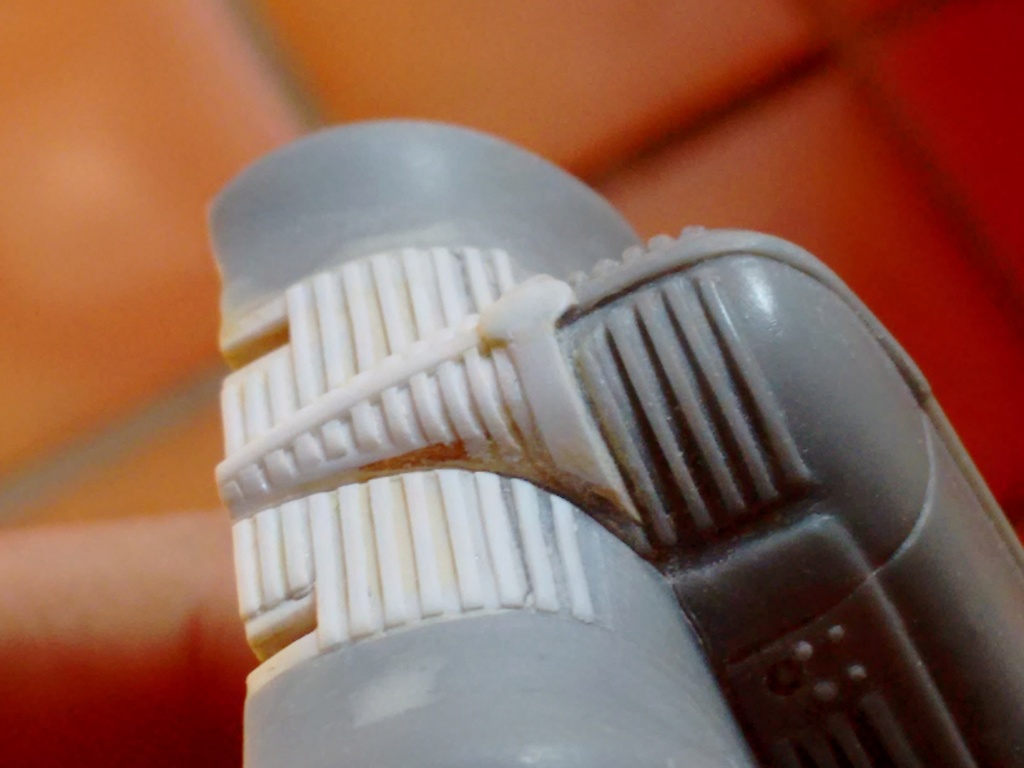

Manque encore des bricoles : afiner les lattes, du moins essayer de les arrondir + il manque le logo du milieu

Là, c'est déjà un peu mieux, ce n'est pas parfait à mon gout  mais bon, ca donne bien l'illusion

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2045
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2044
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2046

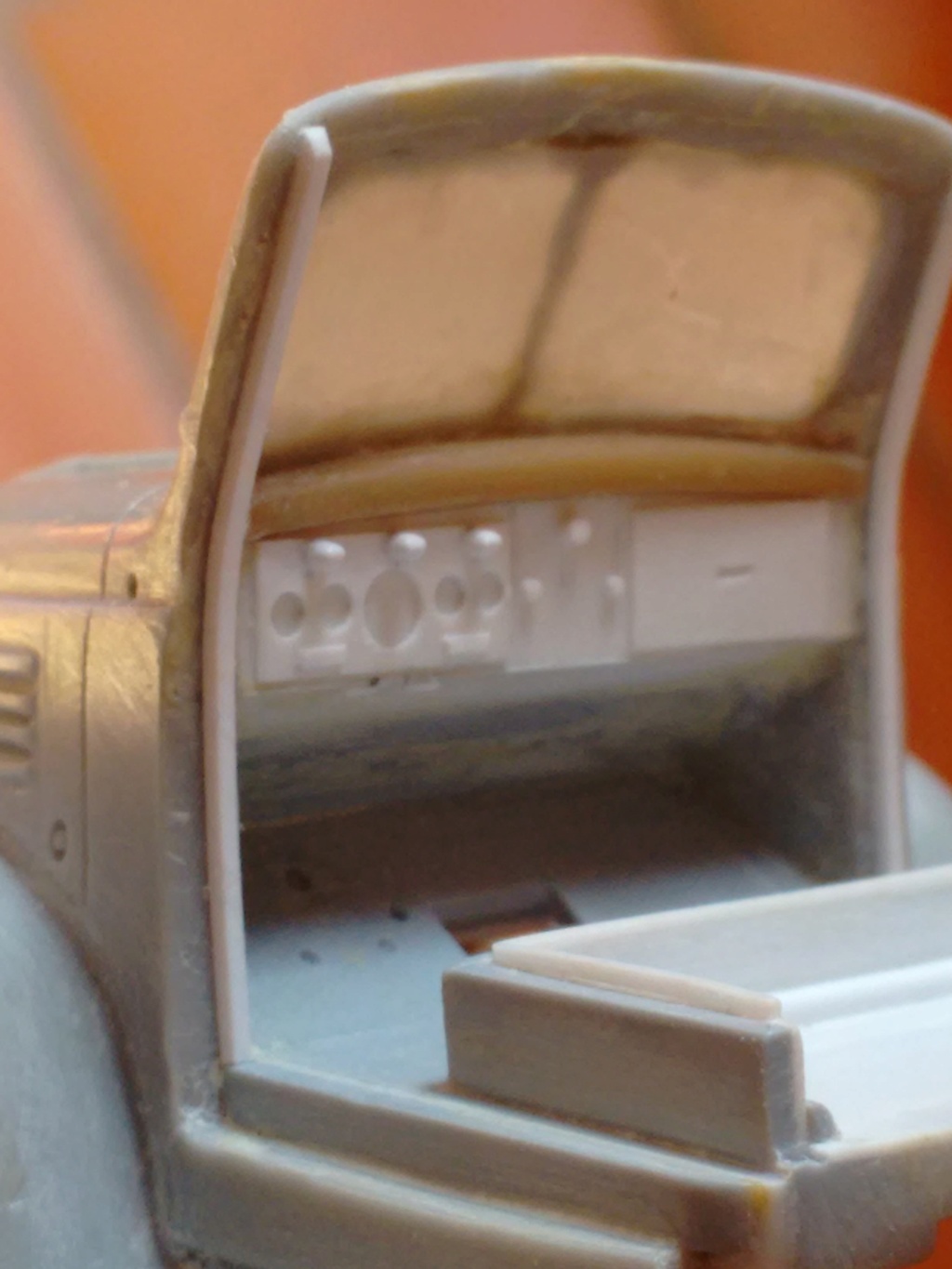

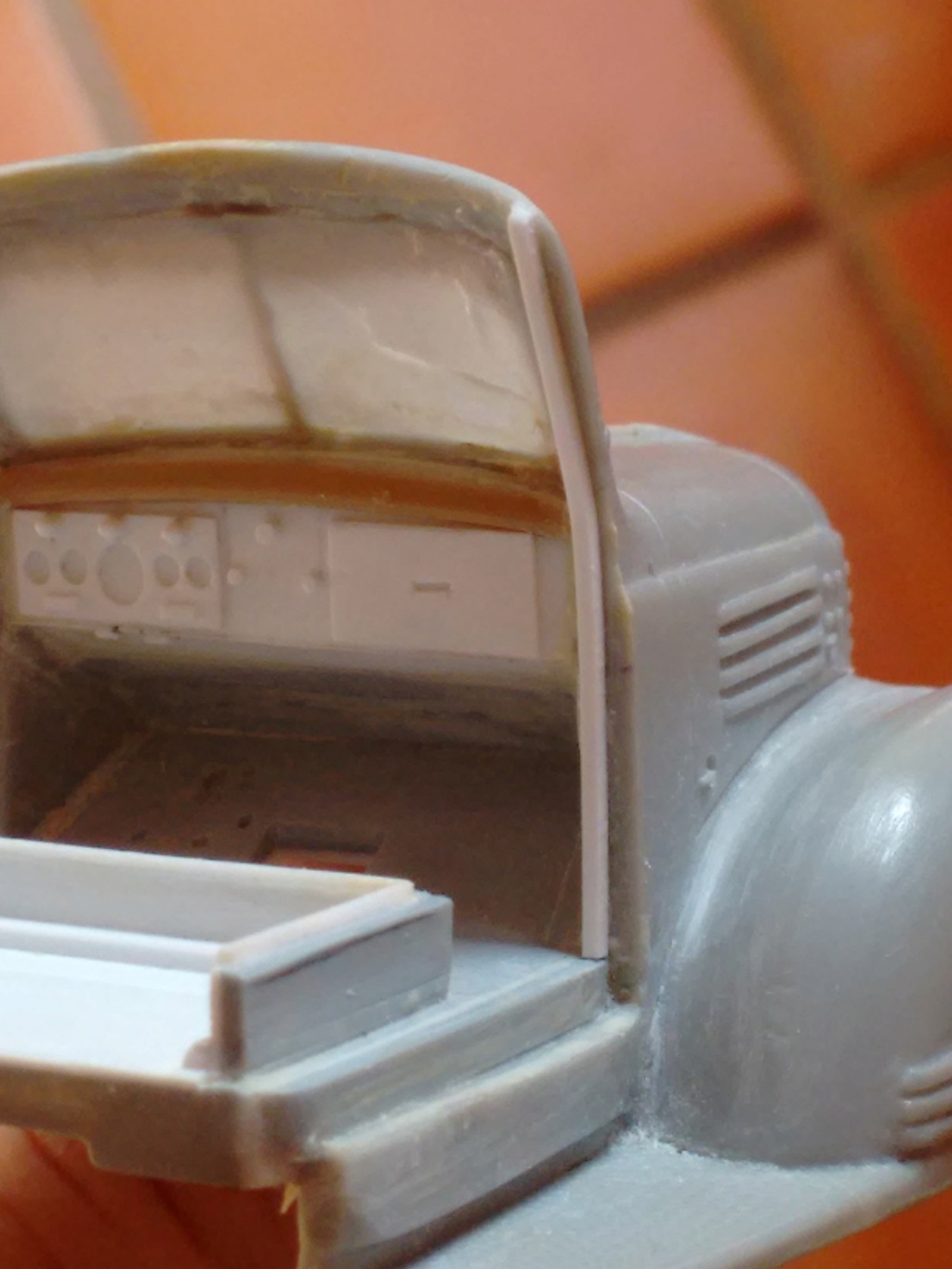

Maintenant, l'habillage interne de la cabine : tableau de bord notamment :

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2047
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2048

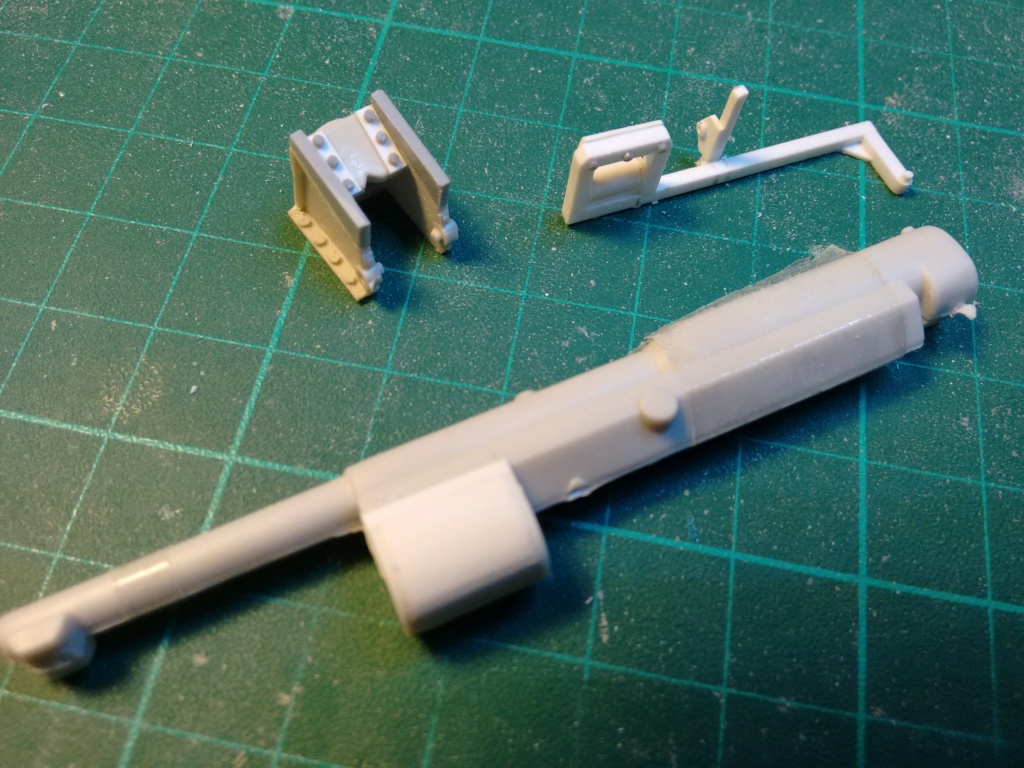

Passage au canon maintenant : d'abord le support qui est boulonné sur le camion, un affut crinoline mais bien bien réduit ... avec ajout de la crémaillère,
je ne suis pas trop convaincu du résultat de cette crémaillère mais bon cela ne se verra pas trop une fois monté.


DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2051
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2050

Création du bras sur lequel le soldat viseur vient s’asseoir.

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2052

Un siège pour ceux qui l'ont reconnu de chez VERLINDEN (Pour le BOFOR) idem pour les pédales, on recycle ici :-)

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2054

Ajout d'un contre poids sur le canon RPM

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2055
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2053


Mince, j'ai failli oublié, la banquette arrière pour le transport des artilleurs

rDODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2057
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2056


Reste les gardes boues : ils ont la particularité de se mettre en positon basse (contre les roues) pendant la phase de tir, mais pourquoi donc ?  Razz

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2060
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2059

Assemblage à blanc ...

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2058

Avec le canon :

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2062
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2061
DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2063

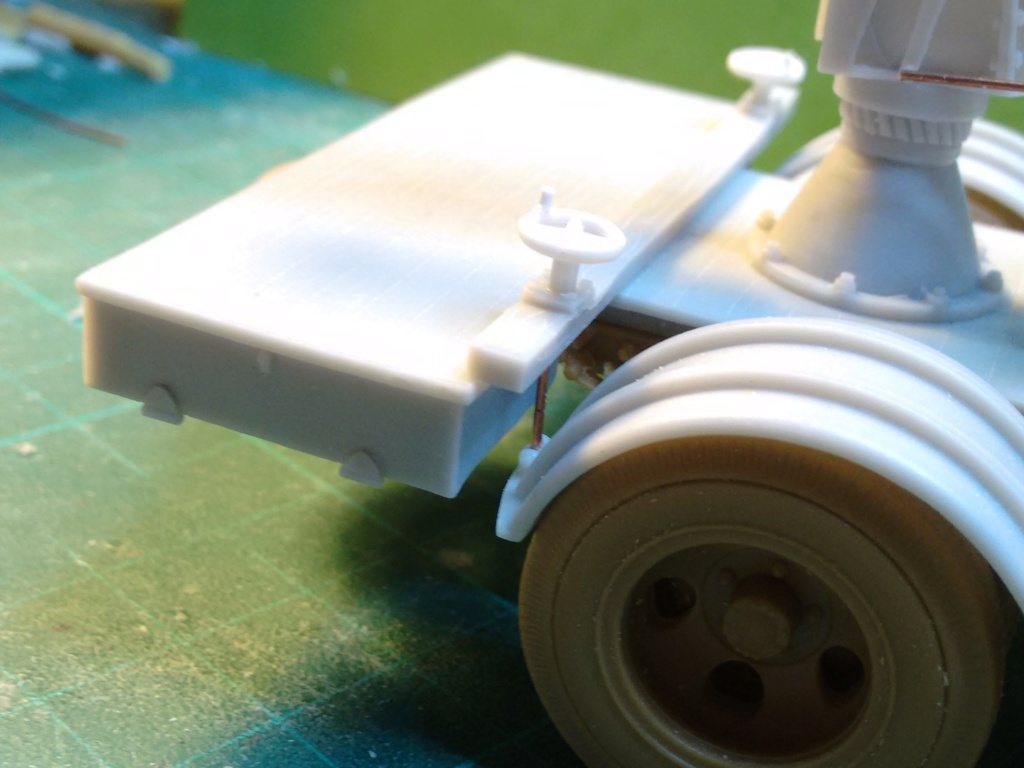

Ajout des volants de réglages des gardes boues : position route ou combat


DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2064

Ajout des boucliers du canon

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Img_2065

Air&Dé
2e classe
2e classe

Nombre de messages : 44
Age : 50
Localisation : ile de france
Humeur : Excellente, toujours :-)
Date d'inscription : 20/03/2018

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par PP79 Lun 21 Oct 2019 - 18:02

J'ai pas de mots number-one-respect
PP79
PP79
Capitaine
Capitaine

Nombre de messages : 4068
Age : 61
Date d'inscription : 15/09/2017

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par fgeiu Lun 21 Oct 2019 - 18:10

C'est du super boulot. J'ai complété le titre pour qu'il corresponde au standard sur Small Tracks.

_________________
Jean-Louis "fgeiu"

En cours:
CSS Hunley - Admiral Kuznetsov - Otter - Land Rover WMIK - Pistolet à rouet - Sherman 1/48 - Para Indochine 120 mm - Sous-Lieutenant 20ème Dragons - Dio tracteur Case VAI - Dio Panther D - Tankietka - Jeep Willys Revell - Jeep Bantam - Jeep Hotchkiss - Dio Kübelwagen 1/24 - Dio Steyr 1500 Flak - Locomotive WR 360 C12 - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Space Patrol - Gaz 67 - Ford Model A - Liste non exhaustive !
 DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 2002502625
Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Thumbn10
fgeiu
fgeiu
Aide de Camp
Aide de Camp

Nombre de messages : 14873
Age : 61
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Lostiznaos Lun 21 Oct 2019 - 19:23

Ce n'est pas du scratch à moitié je dois dire, l'ensemble est vraiment magnifique avec un très beau détail! number-one-respect number-one-respect number-one-respect
Lostiznaos
Lostiznaos
Lieutenant-Colonel

Nombre de messages : 9363
Age : 63
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Lysander001 Lun 21 Oct 2019 - 20:52

C'est superbe. Que de patience tu as eu pour faire tout cela. Un grand bravo.

_________________
Travaux finis: Trop peu...
Travaux en cours: Beaucoup trop...
Lysander001
Lysander001
Capitaine
Capitaine

Nombre de messages : 4813
Age : 45
Localisation : Ploërmel 56800
Humeur : Toujours bonne, un poil impulsif.
Date d'inscription : 22/10/2015

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Globetrotter08 Lun 21 Oct 2019 - 22:28

Bravo Bravo Bravo Bravo

C'est un projet que j'ai en tête également.

Tu est parti de quel modèle icm pour le châssis?



Le Globetrotter
Globetrotter08
Globetrotter08
Capitaine
Capitaine

Nombre de messages : 2651
Age : 59
Localisation : Puy de Dôme
Date d'inscription : 11/05/2019

http://globetrotter08.free.fr/

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Sgt Pepper Mar 22 Oct 2019 - 7:02

Quel travail formidable, j'aimerai bien peindre un truc comme ça !
Sgt Pepper
Sgt Pepper
Colonel
Colonel

Nombre de messages : 22378
Age : 54
Localisation : CHARTRES
Humeur : Des fois quand ça va pas...Ca va pas
Ma Photo : Sgt AKA Olivier
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par la quincaille Mar 22 Oct 2019 - 9:25

Je ne vais pas m'étendre sur ton travail, je t'ai déjà félicité de vive voix number-one-respect , mais je voulais te demander si il y avait une étape plus sensible que les autres au montage?

Histoire que je ne sois pas surpris quand je commencerai à la coller cette maquette .

Et il faut que je l'attaque ce modèle, dès que je me serais décidé sur les teintes à utiliser.
la quincaille
la quincaille
Capitaine
Capitaine

Nombre de messages : 3502
Age : 49
Localisation : PARIS
Humeur : bonne ...entre 2 mauvaises
Date d'inscription : 11/02/2015

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Air&Dé Mar 22 Oct 2019 - 9:30

Globetrotter08 a écrit:Bravo Bravo Bravo Bravo

C'est un projet que j'ai en tête également.

Tu est parti de quel modèle icm pour le châssis?



Le Globetrotter

Salut, merci à tous.

Pour le KIT ICM, je suis parti du modèle FORD V3000 : on peut récupérer le chassis, moteur, et les roues même si ces dernières ne sont pas d'une gravure exemplaire ...
Pour le canon, tu devrais plus utiliser celui de IBG (car celui de RPM date et sa gravure laisse à désirer)

Air&Dé
2e classe
2e classe

Nombre de messages : 44
Age : 50
Localisation : ile de france
Humeur : Excellente, toujours :-)
Date d'inscription : 20/03/2018

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par track-teur Mar 22 Oct 2019 - 10:30

Salut,
Je n'ai probablement pas tout compris mais quel boulot de transformation !
Chapeau  number-one-respect
Ça va être intéressant à suivre.
A+
track...

track-teur
Lieutenant
Lieutenant

Nombre de messages : 2206
Age : 86
Localisation : Côte d'Azur
Humeur : selon la santé, donc parfois sombre
Date d'inscription : 14/08/2014

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Globetrotter08 Mar 22 Oct 2019 - 16:06

Air&Dé a écrit:
Globetrotter08 a écrit:Bravo Bravo Bravo Bravo

C'est un projet que j'ai en tête également.

Tu est parti de quel modèle icm pour le châssis?



Le Globetrotter

Salut, merci à tous.

Pour le KIT ICM, je suis parti du modèle FORD V3000 : on peut récupérer le chassis, moteur, et les roues même si ces dernières ne sont pas d'une gravure exemplaire ...
Pour le canon, tu devrais plus utiliser celui de IBG (car celui de RPM date et sa gravure laisse à désirer)
Merci pour les infos.


Le Globetrotter
Globetrotter08
Globetrotter08
Capitaine
Capitaine

Nombre de messages : 2651
Age : 59
Localisation : Puy de Dôme
Date d'inscription : 11/05/2019

http://globetrotter08.free.fr/

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par step D Mar 22 Oct 2019 - 17:06

Je suis admiratif de tout ce travail et ce que l'on voit ici  n'est que la partie émergé de l'iceberg
step D
step D
Colonel
Colonel

Nombre de messages : 15751
Age : 64
Localisation : carros Alpes maritimes
Humeur : parfois changeante
Ma Photo : Ceuille le jour sans te soucier du lendemain
Date d'inscription : 18/02/2012

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par korn a dead Mar 22 Oct 2019 - 21:42

Bravo number-one-respect
korn a dead
korn a dead
Commandant

Nombre de messages : 6290
Age : 56
Localisation : isére
Humeur : paisible et sage
Date d'inscription : 30/06/2013

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par PP79 Mar 22 Oct 2019 - 22:37

Plus c'est DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Prise_13  plus j'adore Bravo  et au 1/35 DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Proste24
PP79
PP79
Capitaine
Capitaine

Nombre de messages : 4068
Age : 61
Date d'inscription : 15/09/2017

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par kurgan Mer 23 Oct 2019 - 16:00

ça fait rêver de voir du scratch de cette qualité!!!  drunken
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 27980
Age : 59
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35 Empty Re: DODGE FARGO AVEC CANON DE 75mm - Base ICM + WESPE + scratch - 1/35

Message par Air&Dé Mer 23 Oct 2019 - 16:20

Merci pour tous vos commentaires élogieux

Air&Dé
2e classe
2e classe

Nombre de messages : 44
Age : 50
Localisation : ile de france
Humeur : Excellente, toujours :-)
Date d'inscription : 20/03/2018

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
