Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 6 Déc 2013 - 9:53

Bonsoir,


état d'avancement au 5 12 2013 :

Barge LCM 6 au 1/16e - Page 2 100_2786-428d139

Barge LCM 6 au 1/16e - Page 2 100_2787-428d14e

Barge LCM 6 au 1/16e - Page 2 100_2788-428d15f

Barge LCM 6 au 1/16e - Page 2 100_2789-428d16f

Reste à finir les tunnels à hélices, les mastiquer, les mettre à la cote et finir la partie arrière de la coque ( Saint Ofer, priez pour nous )

Coller de la feuille de papier bulle sur toute la surface de la coque, aprèter avec 2 ou3 couches, poncer et la forme sera prète à faire le moule !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Lostiznaos le Ven 6 Déc 2013 - 11:47

Sacré boulot, bravo!
A+
Gilles(Lostiznaos)
Lostiznaos
Lostiznaos
Capitaine
Capitaine

Nombre de messages : 4907
Age : 58
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Ven 6 Déc 2013 - 12:57

Très intéressant de suite de ce chantier naval maison. number-one-respect number-one-respect number-one-respect

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e - Page 2 Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e - Page 2 Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par nico37 le Jeu 12 Déc 2013 - 16:56

Bonsoir,

c'est un travail impressionnant  number-one-respect

Bonne suite
nico
nico37
nico37
Lieutenant
Lieutenant

Nombre de messages : 2262
Age : 49
Localisation : Touraine
Humeur : cool
Date d'inscription : 12/01/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 26 Déc 2013 - 18:05

Bonsoir,

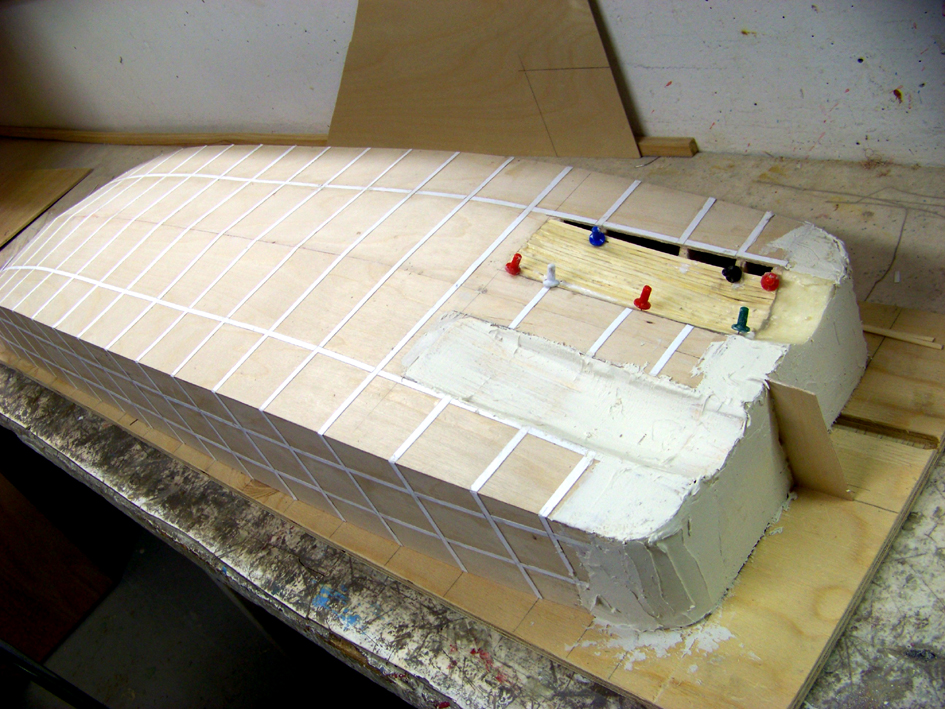

avancement des travaux au 12 12 2013 :

Barge LCM 6 au 1/16e - Page 2 100_2793-42b0028

Barge LCM 6 au 1/16e - Page 2 100_2794-42b0040

Barge LCM 6 au 1/16e - Page 2 100_2795-42b004f

Barge LCM 6 au 1/16e - Page 2 100_2798-42b0063

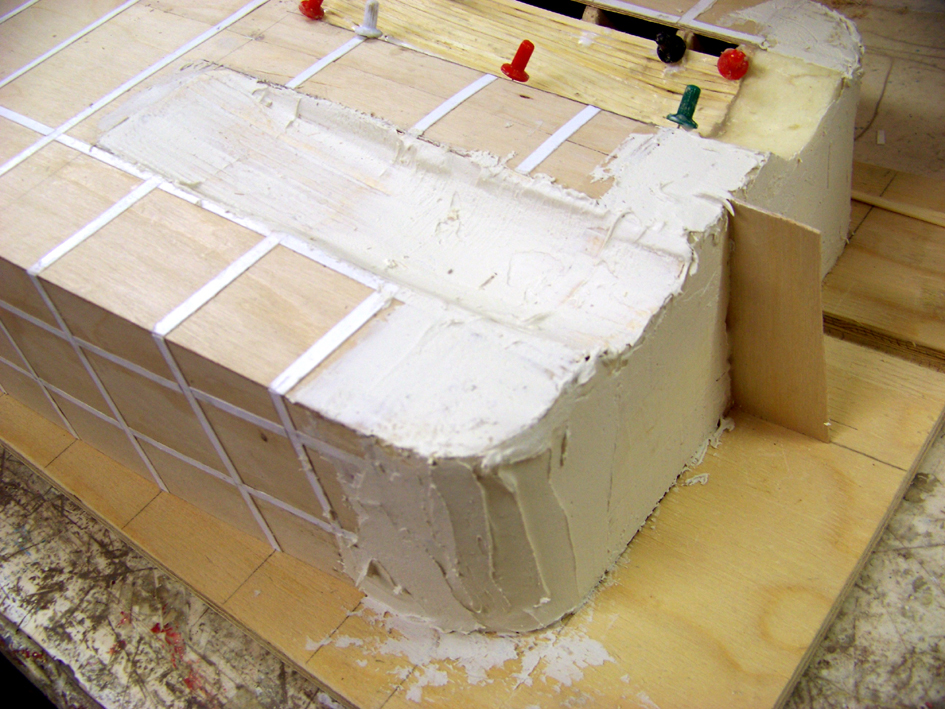

Les tunnels d'hélices sont en voie d'achèvement, le sintofer est posé sur l'arrière, mais à achever, les bandes
de papier pour figurer les défauts de coque sont posées.

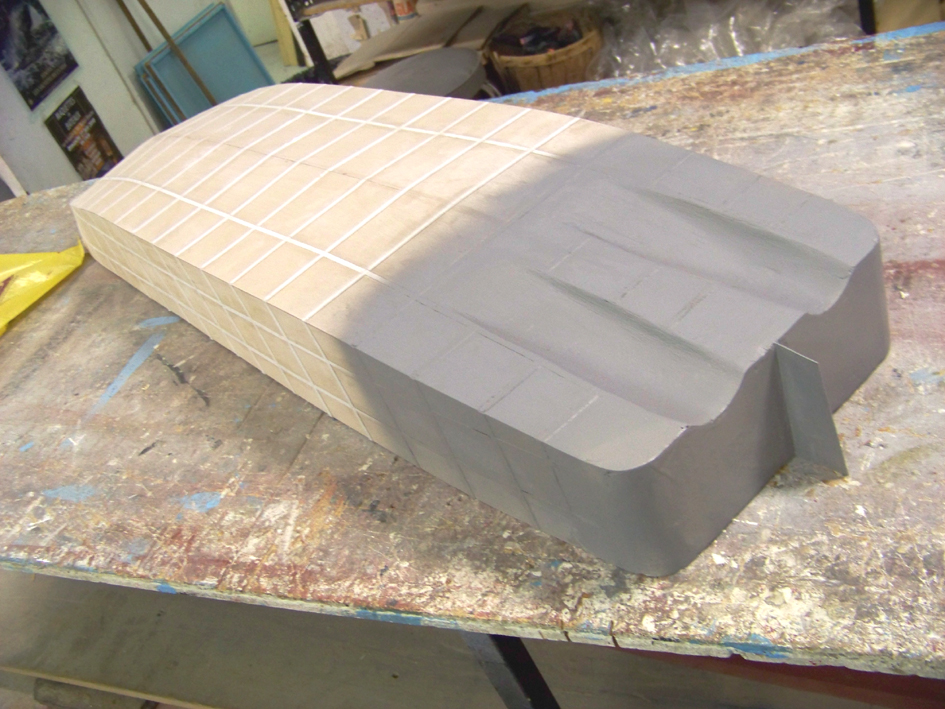

avancement au 26 12 2013:

Barge LCM 6 au 1/16e - Page 2 100_2872-42f0b69

Barge LCM 6 au 1/16e - Page 2 100_2873-42f0b89

Barge LCM 6 au 1/16e - Page 2 100_2874-42f0b9e

Barge LCM 6 au 1/16e - Page 2 100_2875-42f0baf

Barge LCM 6 au 1/16e - Page 2 100_2877-42f0bc4

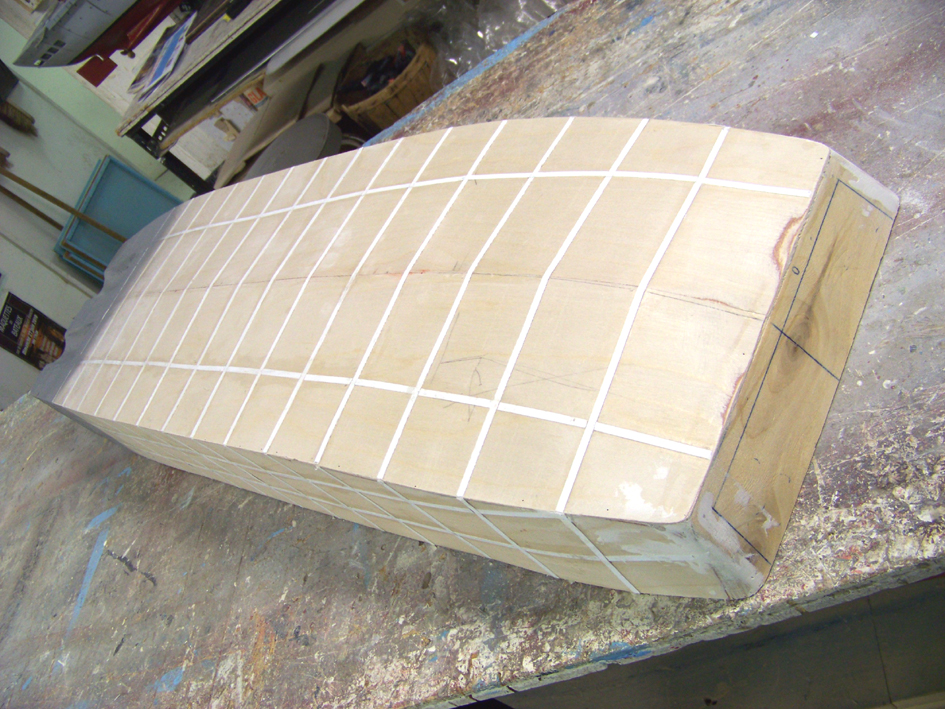

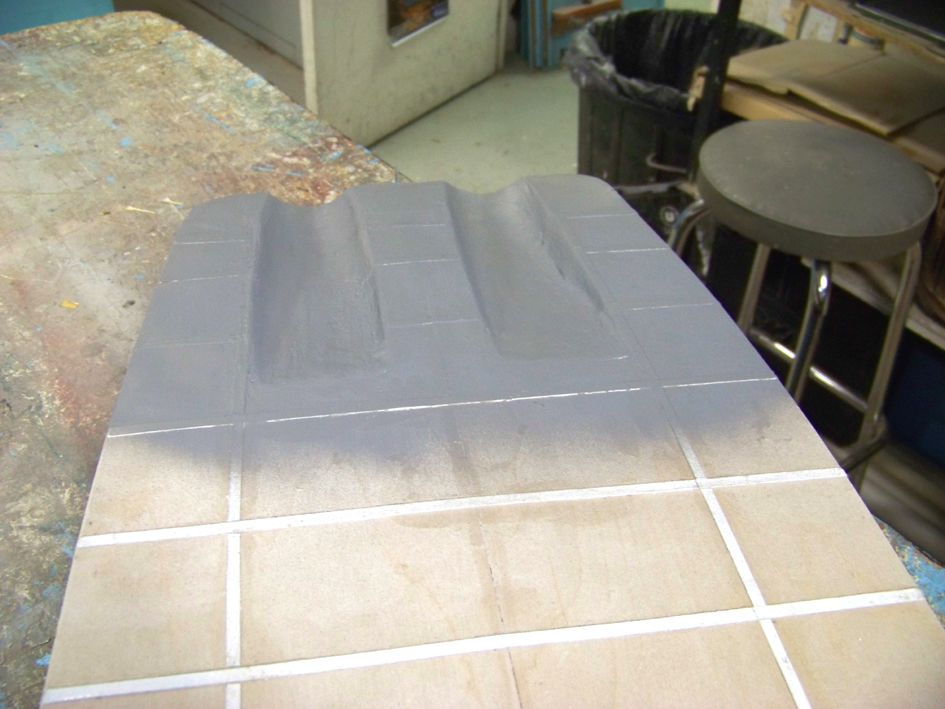

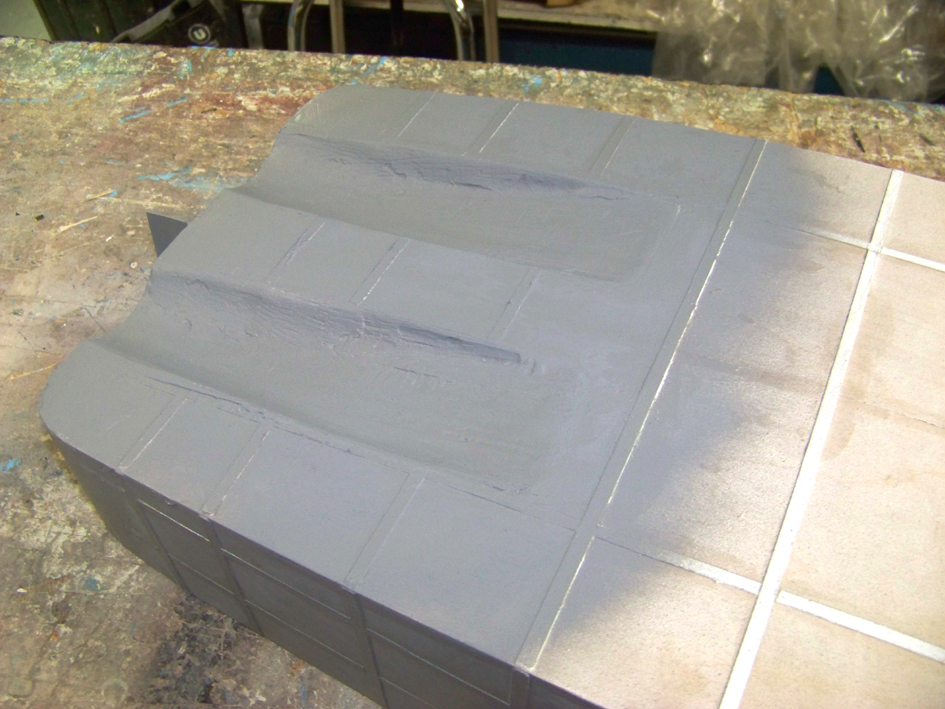

Avec la petite couche d'apprêt, les défauts apparaissent au grand jour, encore un peu de sintofer !

A suivre.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Jeu 26 Déc 2013 - 18:49

une très belle suite!!  Bravo
ça n aurait pas été plus simple de couler de la résine sur de la fibre de verre pour faire les passages d arbres?
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 21893
Age : 54
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Jeu 26 Déc 2013 - 21:54

Voila un chantier naval comme j'aime les voir ( trop rarement d'ailleurs ), on sent la passion derrière avec le travail du bois       Bravo
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4385
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 9 Jan 2014 - 18:18

Bonsoir,

avancement au 09 01 2014 :

Barge LCM 6 au 1/16e - Page 2 100_2879-4336553

Barge LCM 6 au 1/16e - Page 2 100_2881-4336560

Barge LCM 6 au 1/16e - Page 2 100_2882-433656d

Barge LCM 6 au 1/16e - Page 2 100_2883-4336583

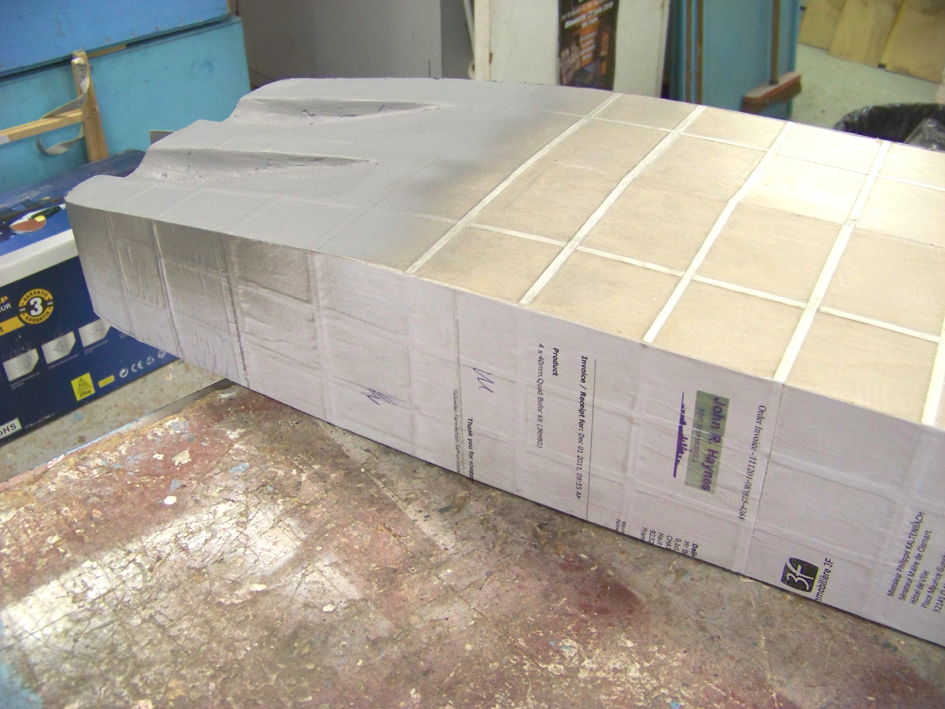

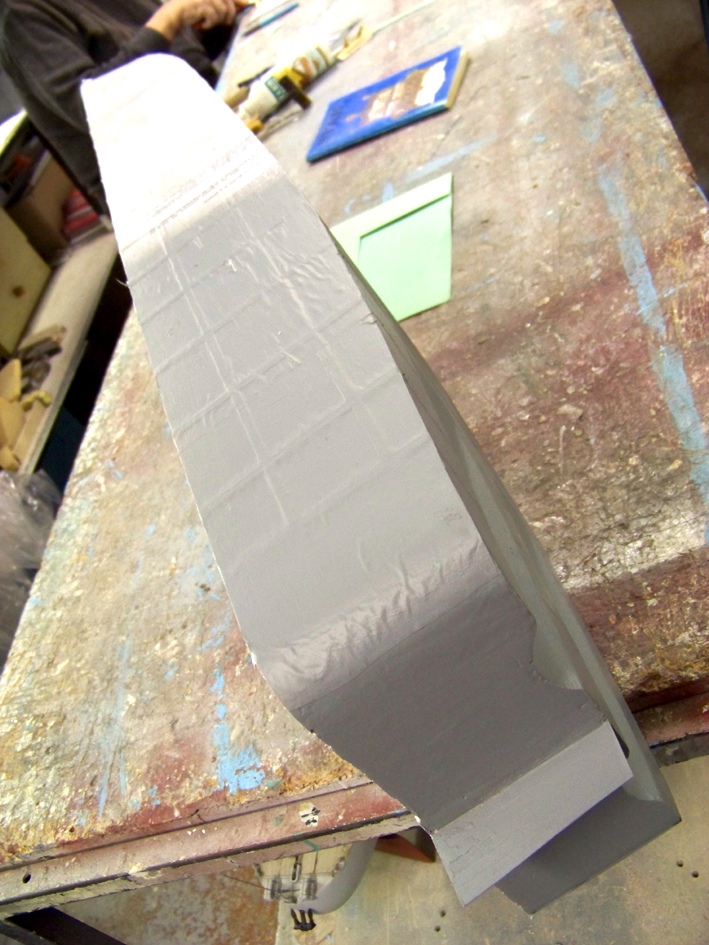

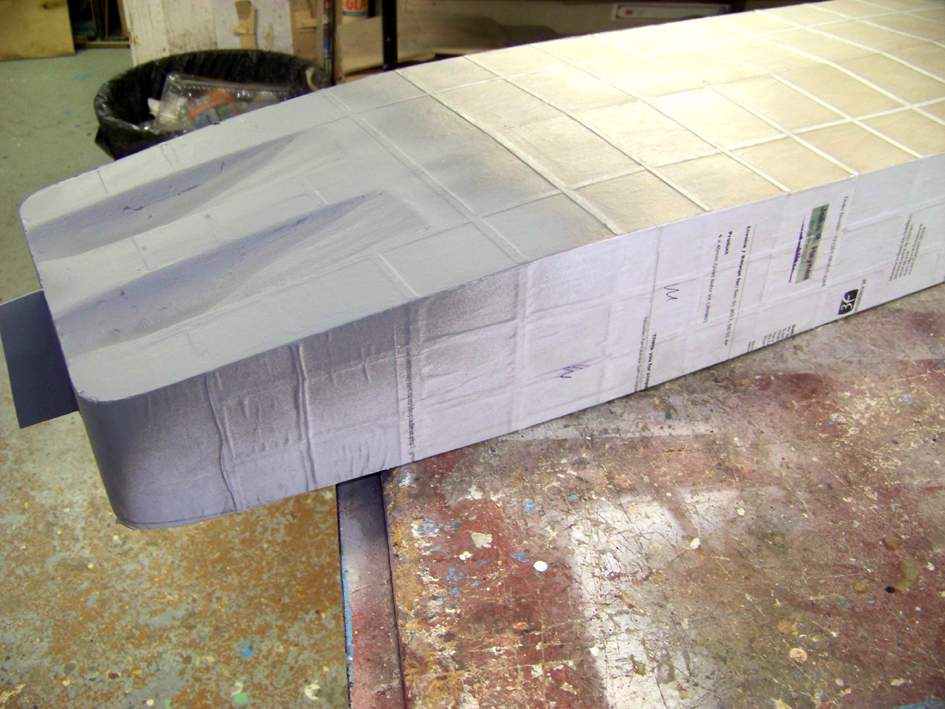

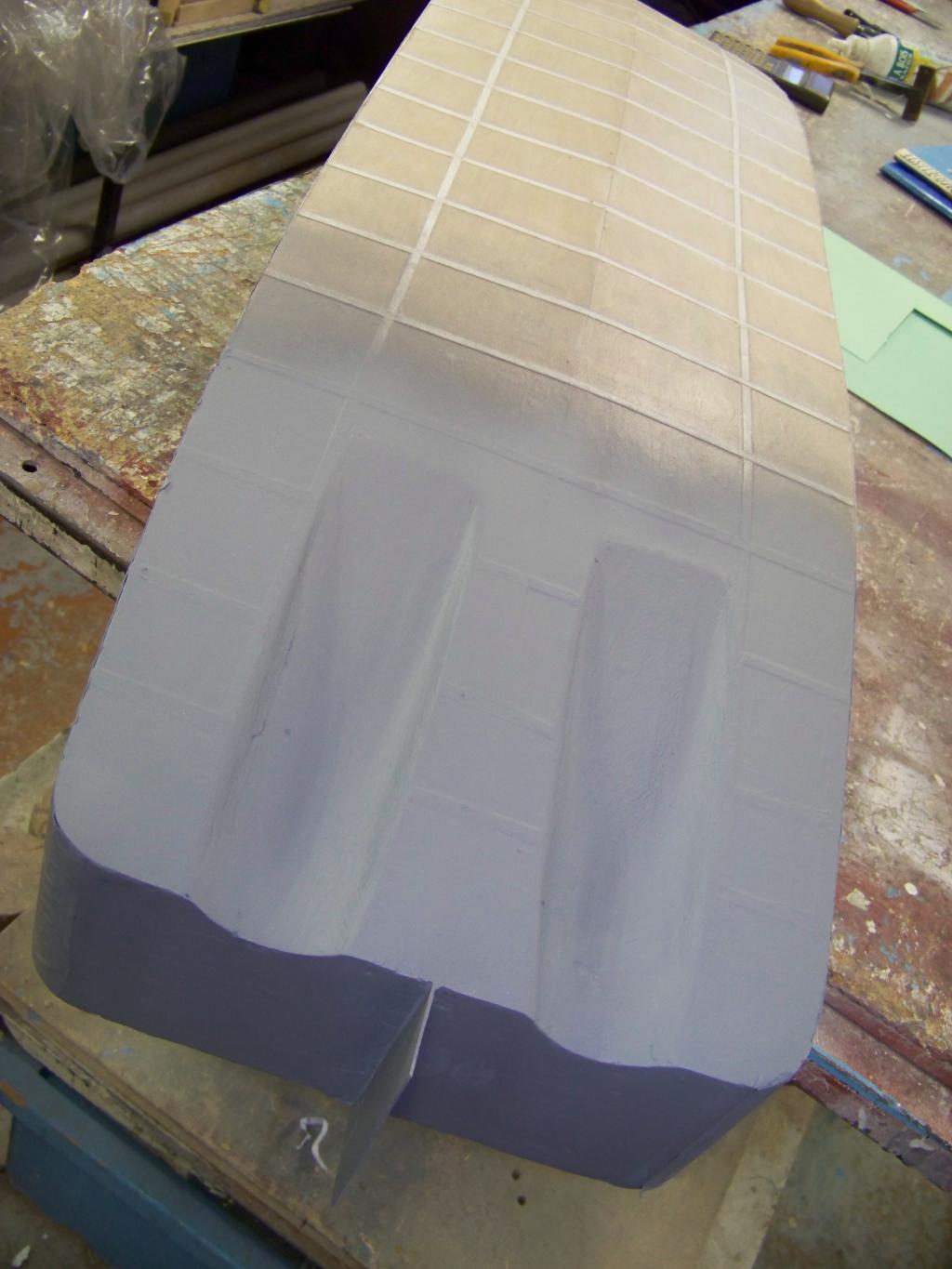

Après avoir enduit de 2 couches de colle l'ensemble fond et flancs et laissé sécher, j'ai collé des feuilles de papier par dessus sur les flancs
pour minimiser le relief des marques des couples et longerons. Reste à faire la même opération sur le fond.

Un ponçage et une couche d’apprêt, puis re-ponçage et re-apprêt et re-ponçage. Je pense que celà devrait suffire pour figurer
les défauts de coque.

Après, j'attaque le moule !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par saran45 le Jeu 9 Jan 2014 - 18:38

superbe le travail, bravo
saran45
saran45
Caporal-Chef

Nombre de messages : 379
Age : 61
Localisation : Balma31
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Jeu 9 Jan 2014 - 18:40

Un sacré travail déjà accompli.
Dommage tous ces plis avec le papier. Ça représente une étape supplémentaire avec le ponçage.

Le moule, c'est pour en faire d'autres en résine ?

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e - Page 2 Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e - Page 2 Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Jeu 9 Jan 2014 - 21:42

Tu vas faire pplusieurs modèles sur un dio   Question  Basketball
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4385
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 23 Jan 2014 - 18:36

Bonsoir,

état d'avancement au 23 Janvier 2014 :

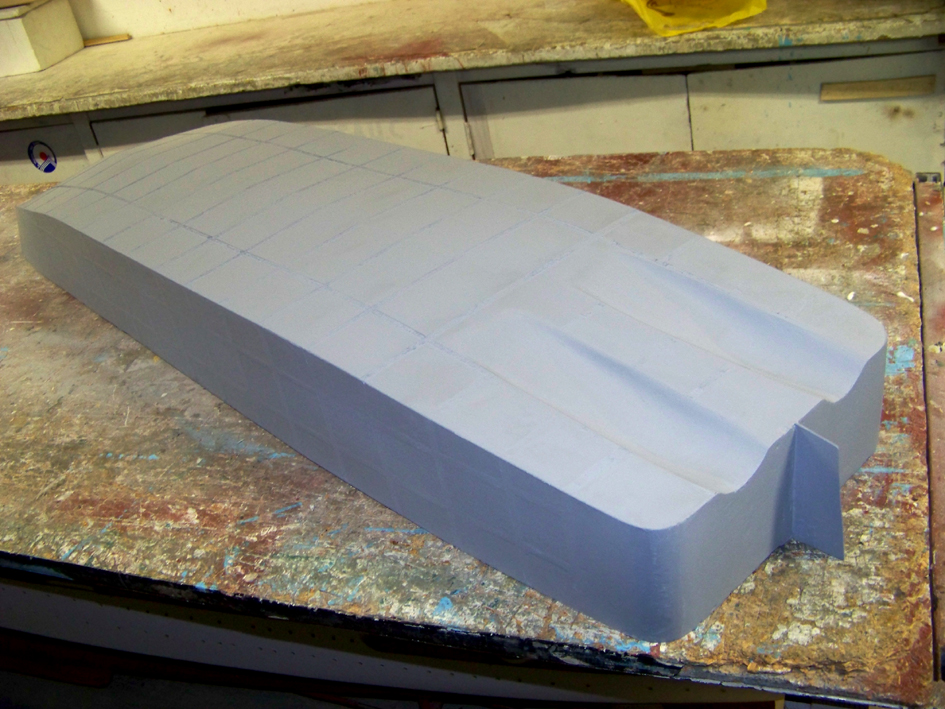

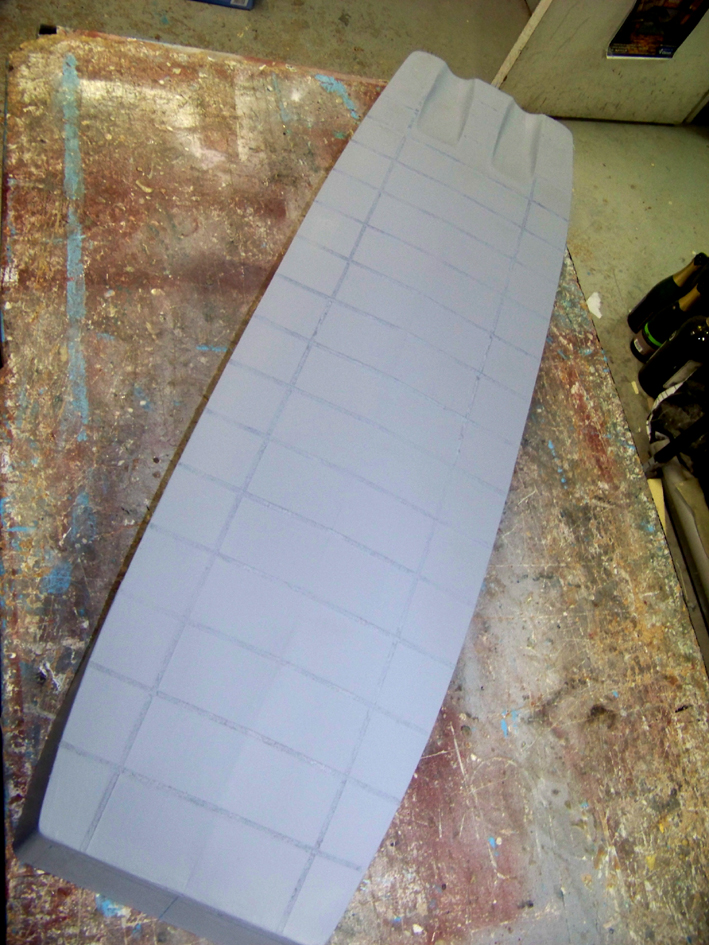

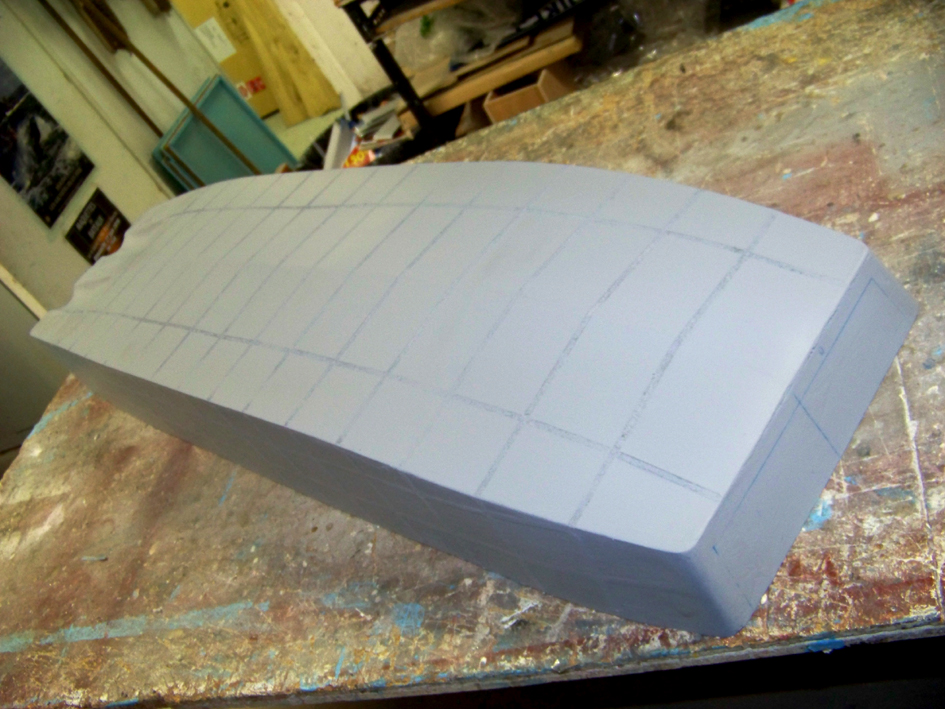

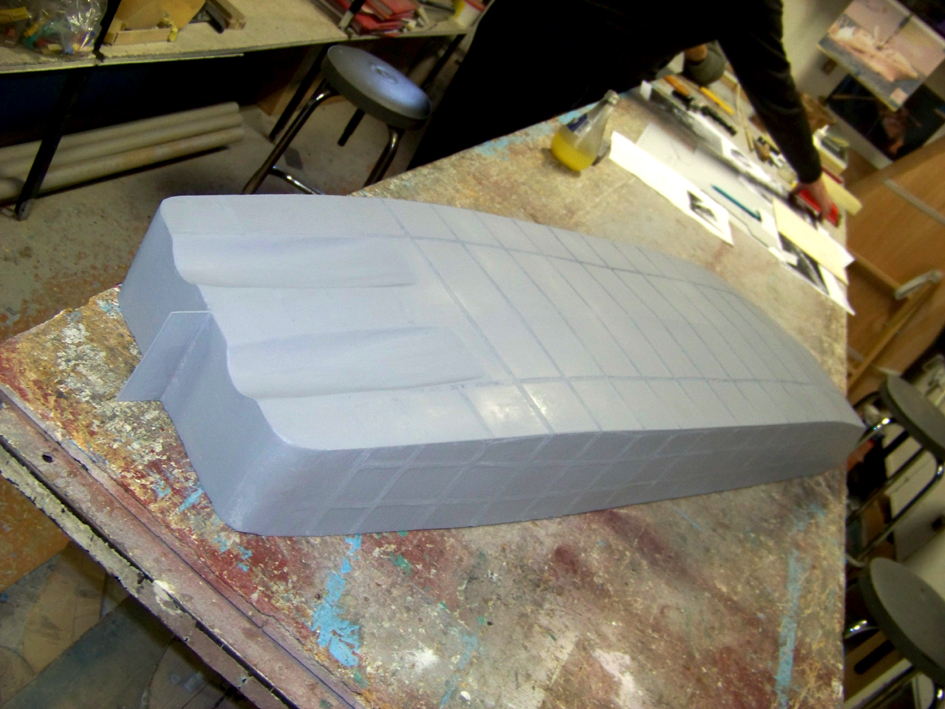

Première couche d’apprêt sur toute la surface :

Barge LCM 6 au 1/16e - Page 2 100_2940-437b814

Barge LCM 6 au 1/16e - Page 2 100_2941-437b829

Barge LCM 6 au 1/16e - Page 2 100_2942-437b843

Barge LCM 6 au 1/16e - Page 2 100_2944-437b85d

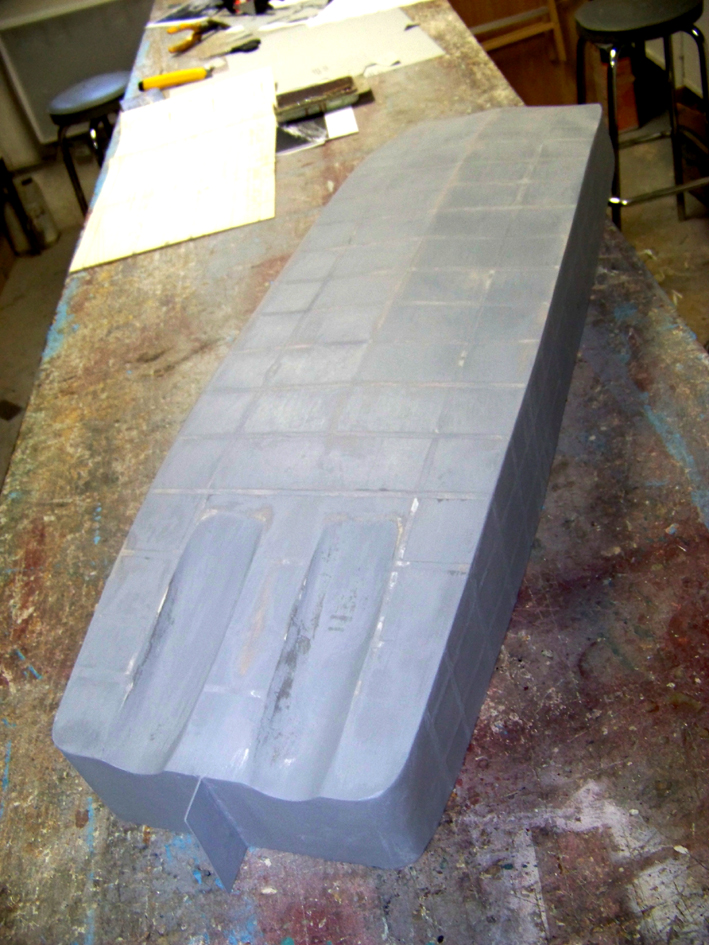

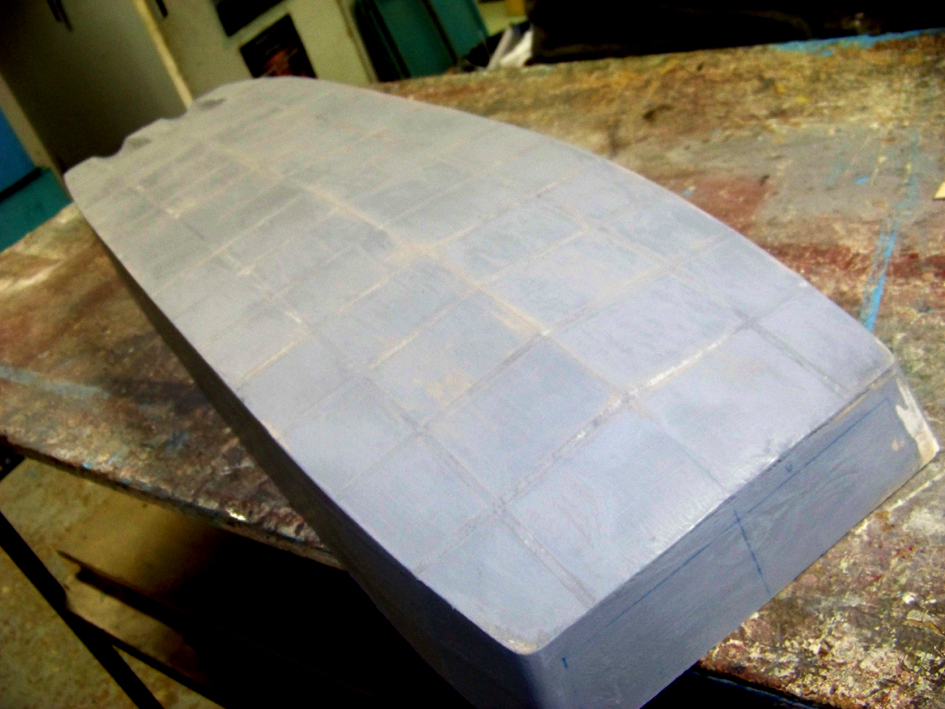

Re-ponçage avant la seconde couche d'apprêt :

Barge LCM 6 au 1/16e - Page 2 100_2946-437b86a

Barge LCM 6 au 1/16e - Page 2 100_2947-437b879

Il y a encore quelques petits défauts à corriger, puis installer sur le chantier de moulage du futur moule.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 30 Jan 2014 - 18:38

Bonsoir,

avancement des travaux au 30 / 01 / 14 :

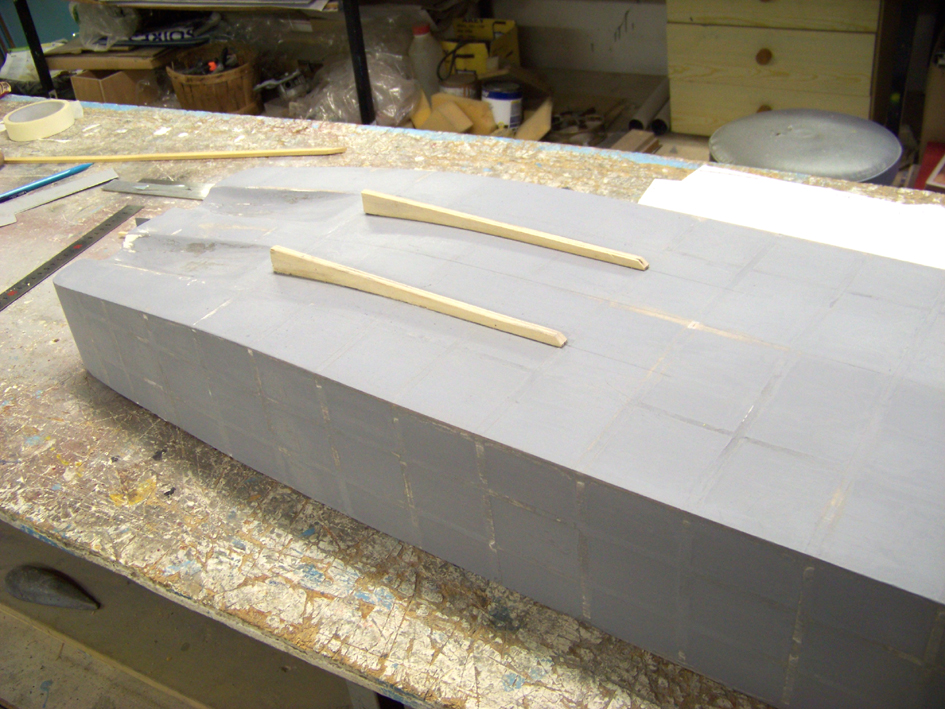

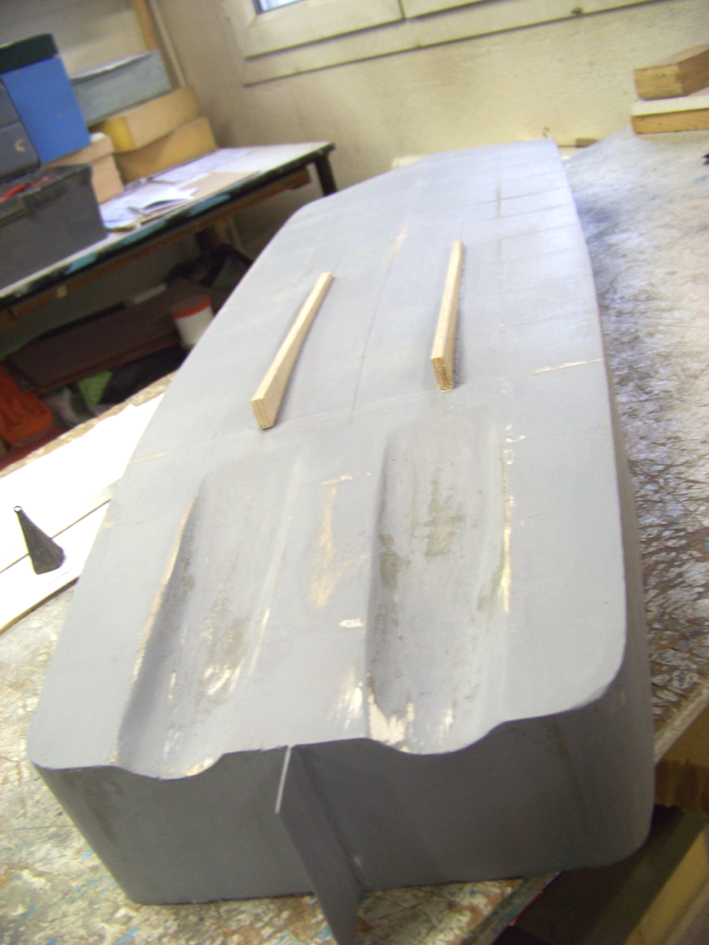

Re-ponçage des tunnels d'hélices, pose des fausses quilles d'échouage puis une nouvelle couche d'apprêt :

Barge LCM 6 au 1/16e - Page 2 100_2952-439f75a

Barge LCM 6 au 1/16e - Page 2 100_2954-439f7a9

Barge LCM 6 au 1/16e - Page 2 100_2957-439f7bd

Barge LCM 6 au 1/16e - Page 2 100_2956-439f7cf

Barge LCM 6 au 1/16e - Page 2 100_2959-439f7e8

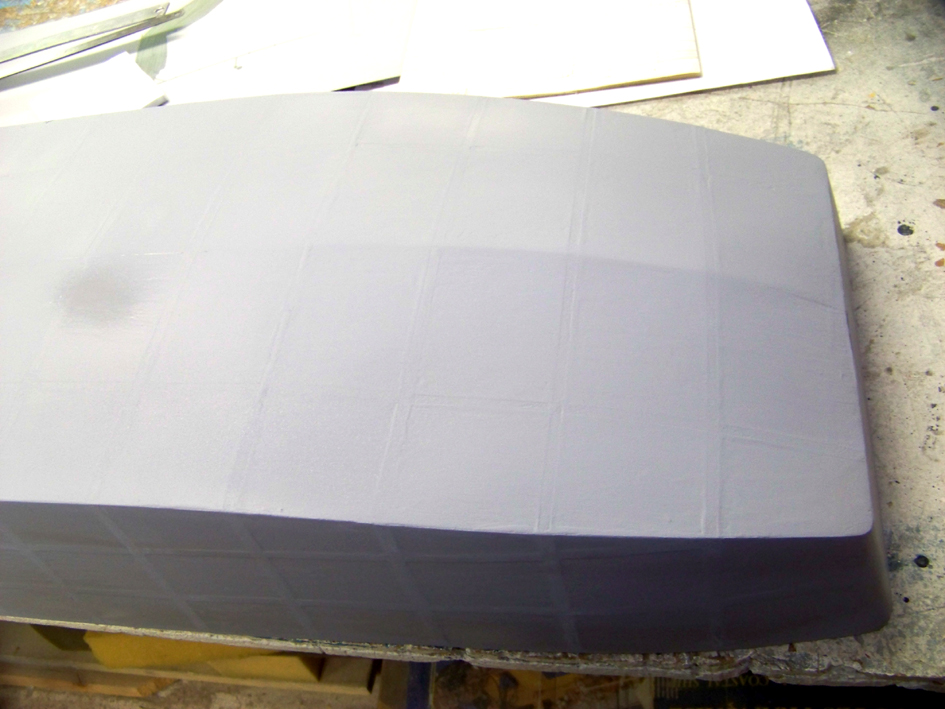

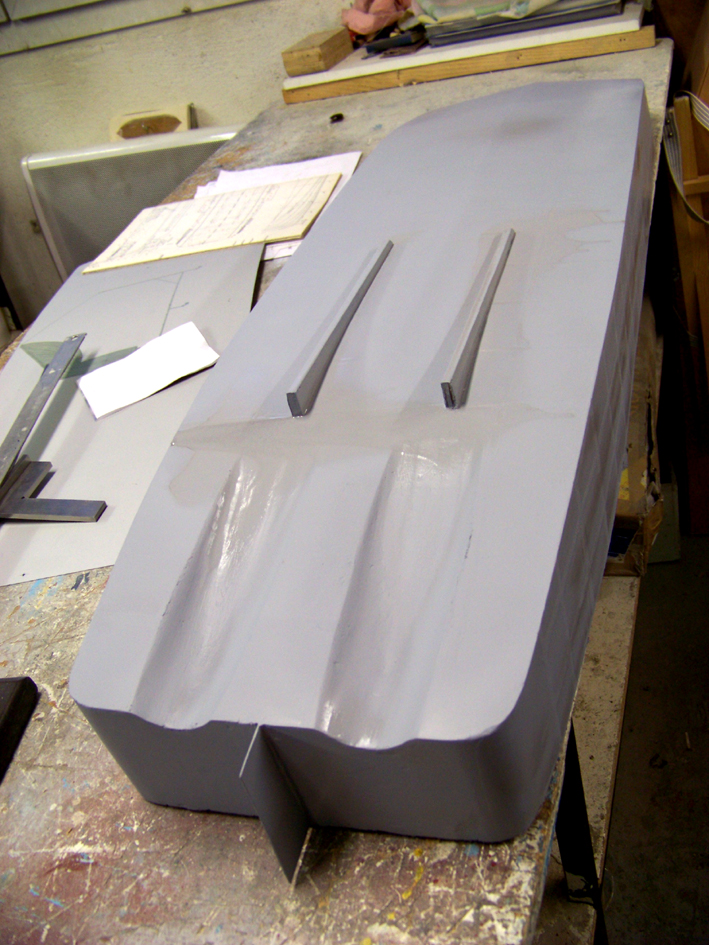

Comme on peut le voir, l'apprêt vient d'être posé et n'est pas encore sec !

La semaine prochaine, re-ponçage, une nouvelle couche d'apprêt puis préparation du plateau sur lequel le master
reposera pour fabriquer le moule en stratifié verre/polyester. Lorsque le master sera fixé sur le plateau, il faudra
l'apprêter pour avoir un angle franc entre le dit plateau et les flancs du master.

Puis attaquer le moule !

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par mic le Jeu 30 Jan 2014 - 20:34

Bonjour

Puis je me permettre de te poser quelques questions ;

Combien de degré de dépouille as tu mis sur les parois verticales ?
Vas tu laisser la dérive arrière fine lors de la prise d'empreinte ?
Le moule aura un plan de joint milieu ou  bien sera mono bloc ?
Vas tu mouler sur ton apprêt ?
Si oui quel agent démoulant vas tu utiliser ( la marque ?)
Utiliseras tu en plus un alcool polyvinylique ?
Vas tu utiliser un gelcoat pour moule ou mouler sans ?


Dernière édition par mic le Jeu 30 Jan 2014 - 20:36, édité 1 fois

mic
Sergent
Sergent

Nombre de messages : 535
Age : 72
Humeur : joviale mais sérieux qud il faut
Date d'inscription : 26/04/2011

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Lun 3 Fév 2014 - 17:49

Bonsoir,

les flancs de la barge sont verticaux, donc pas de possibilité d'y rajouter de la dépouille.

En contre partie, le moule est ouvert à l'avant ( porte basculante ) et j'ai prévu à l'arrière une planchette mince permettant de faire un double retour du moule sur cette planchette, l'arrière du moule sera donc ouvert en deux ( voir photos de l'arrière du master ). Ceci permet d'écarter légèrement les flancs du moule pour en extraire le master. La coupure de l'arrière du moule sera maintenue fermée bord à bord par des vis. Même processus pour extraire les coques moulées après démontage des vis.

Le moulage sera fait sur le modèle apprêté après avoir passé 3 ou 4 couches de cire liquide lustrées et de l'alcool polyvinylique.

Le moule sera constitué d'une couche de contact résine polyester/tissus puis 3 ou 4 couches résine/mat; une ou 2 couches supplémentaires sur les bord pour assurer la rigidité.

La coque sera constituée d'une couche de contact gelcoat/mat puis 1 couche tissus et une couche mat pour finir.

La rigidité de la coque sera assurée par 3 couples, le cuvelage et le pontage.

Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Lun 3 Fév 2014 - 18:26

J'avais raté les dernières mises à jour de ce montage. Je dois dire que c'est un chantier qui m'impressionne beaucoup.
Et que dire des détails techniques à la préparation d'un moule.
C'est très instructif en tout cas.
Bravo et merci.

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e - Page 2 Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e - Page 2 Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Lun 3 Fév 2014 - 18:52

Sacré préparation pour faire un moule     Bravo
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4385
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 23 Mai 2014 - 17:33

Bonsoir,

avancement des travaux au 23/05/2014

Le moule en stratifié polyester/fibre de verre sur son master :

Barge LCM 6 au 1/16e - Page 2 100_2983-4499271

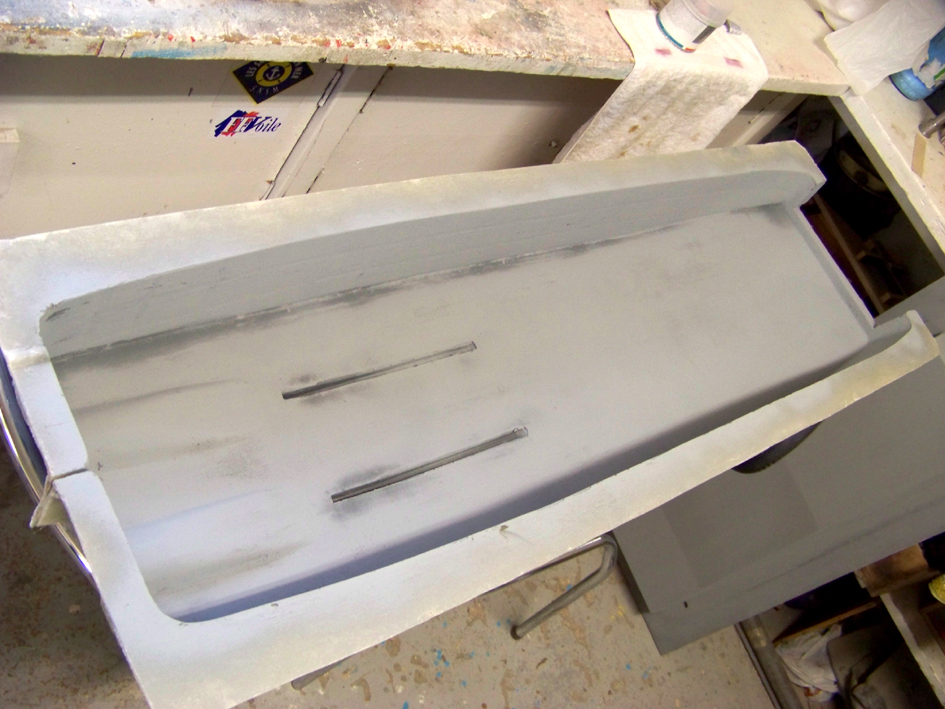

Le moule après apprêtage et masticage des défauts :

Barge LCM 6 au 1/16e - Page 2 102_3041-4563902

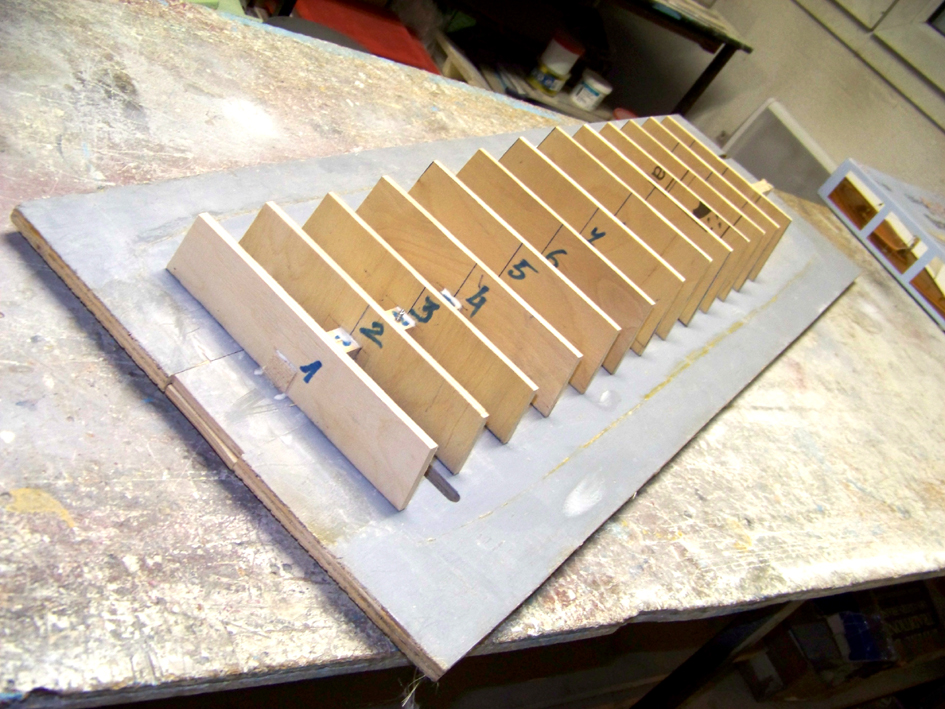

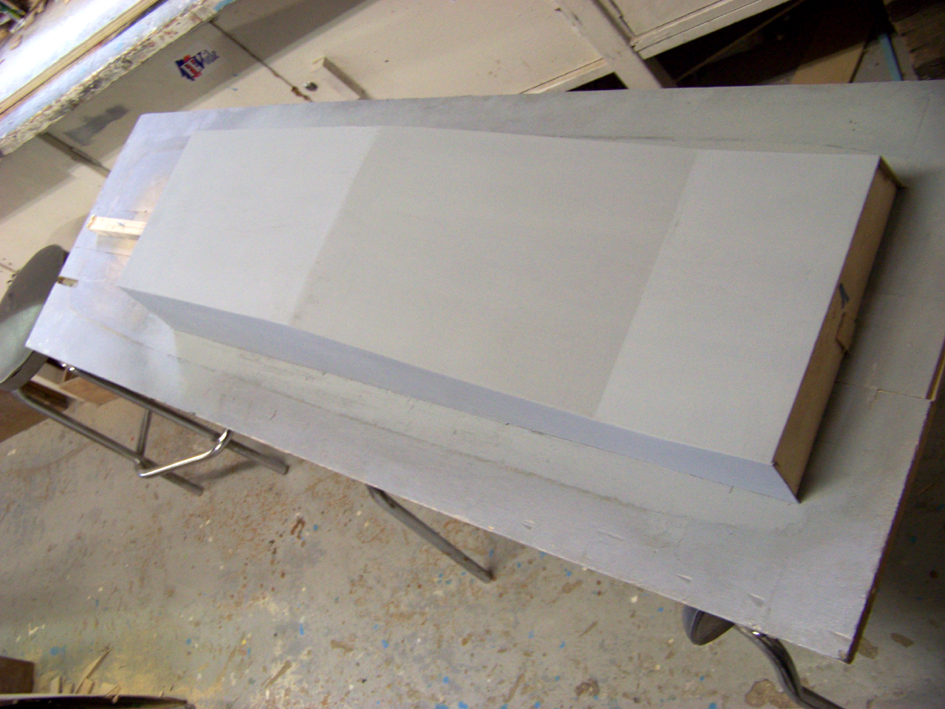

Préparation du moule pour le cuvelage :

Barge LCM 6 au 1/16e - Page 2 102_3001-4502399

Barge LCM 6 au 1/16e - Page 2 102_3014-451f420

Barge LCM 6 au 1/16e - Page 2 102_3043-45638db

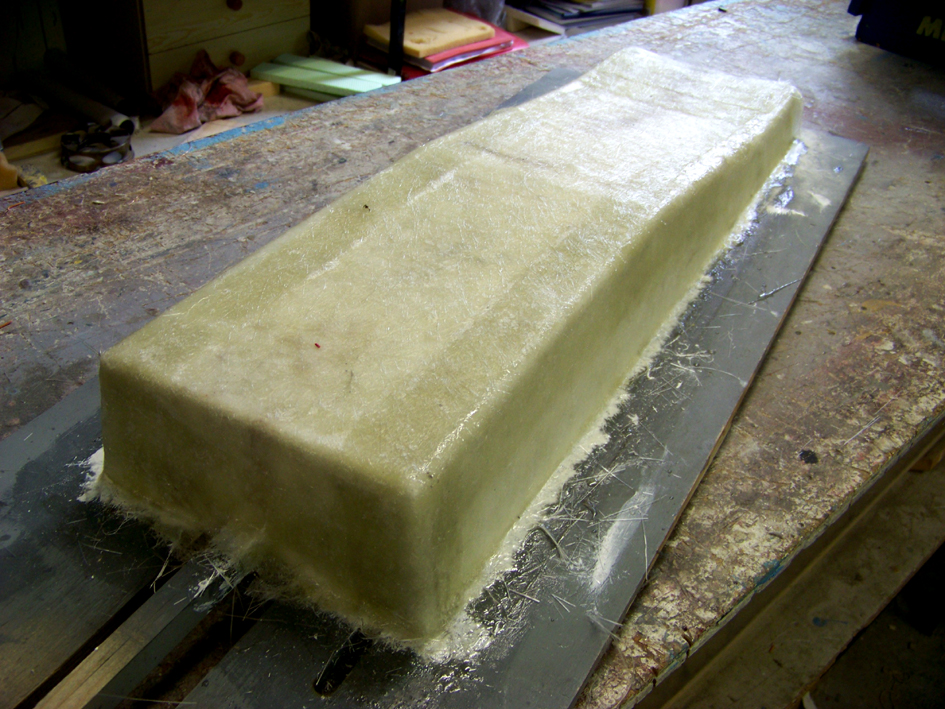

Le cuvelage sur son moule avant démoulage :

Barge LCM 6 au 1/16e - Page 2 102_3083-45c800b

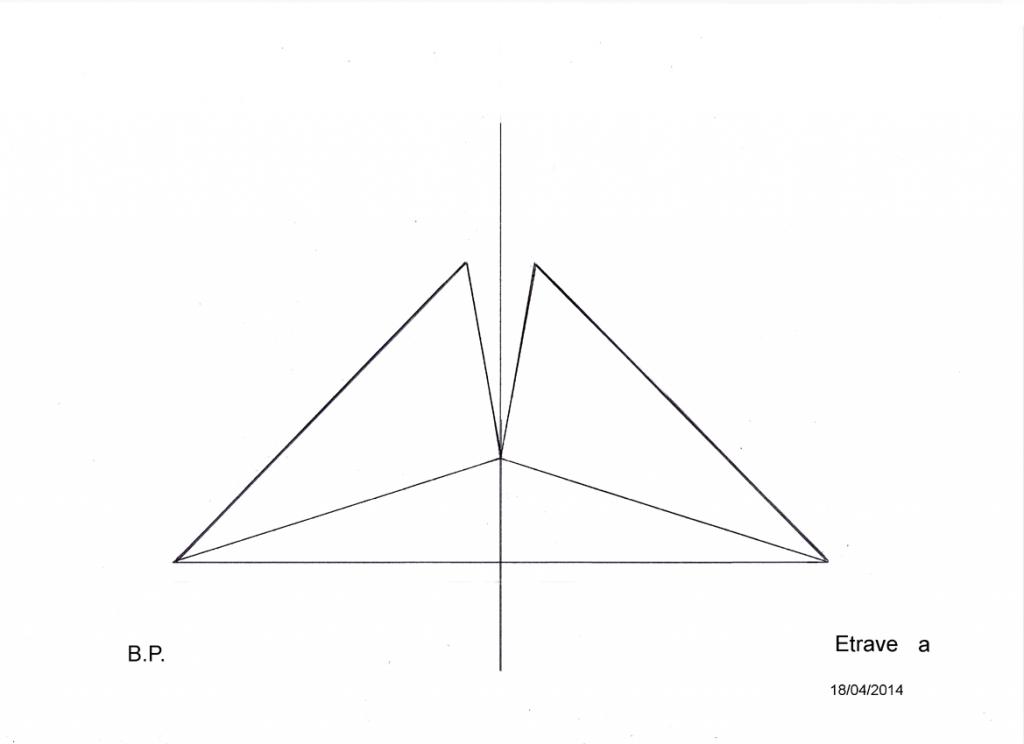

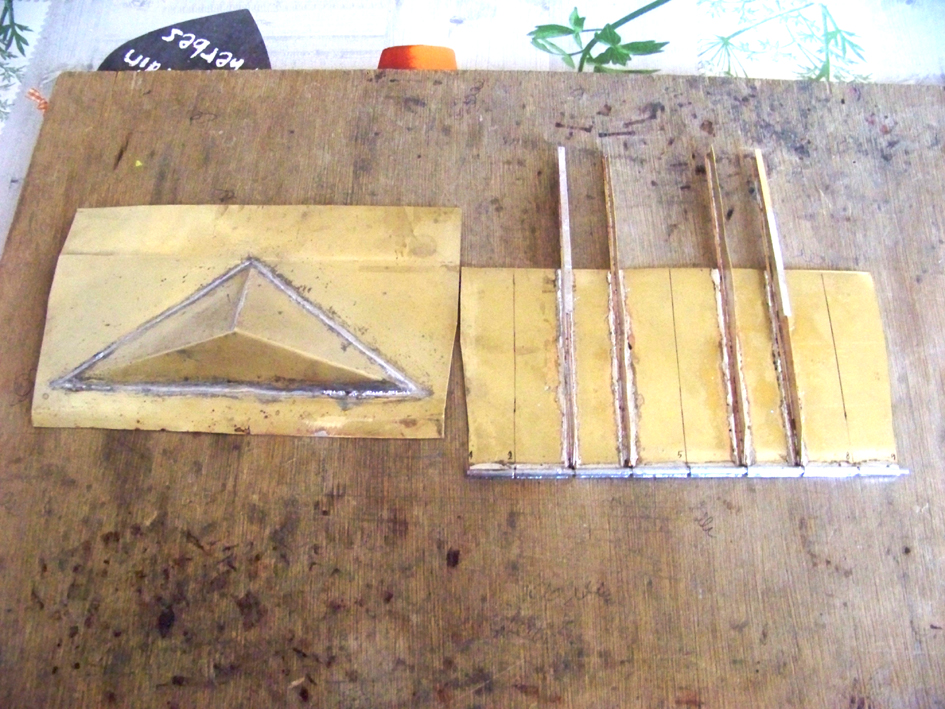

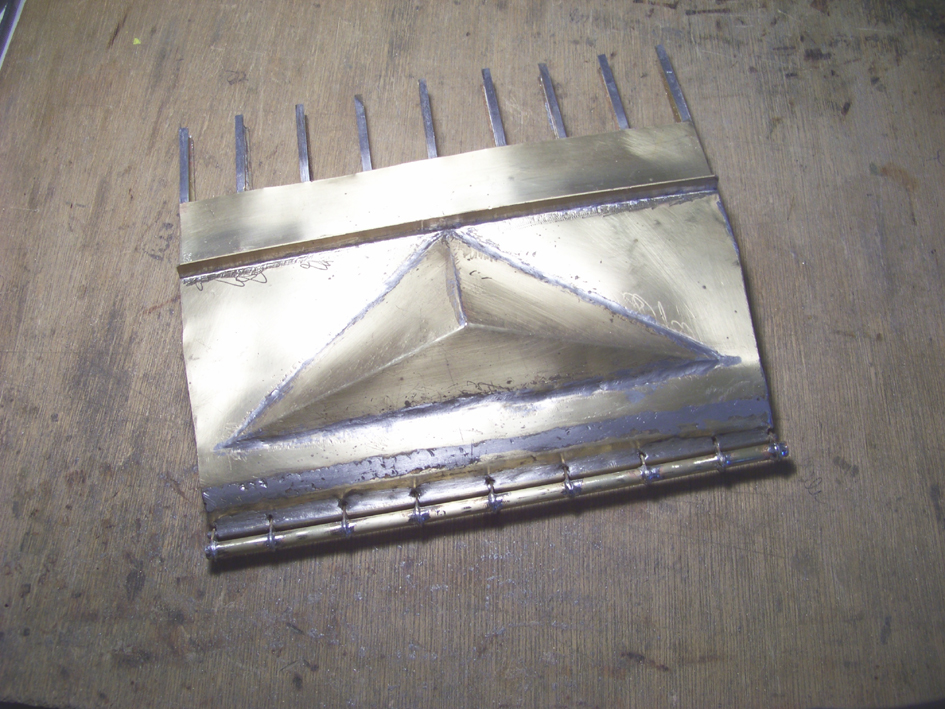

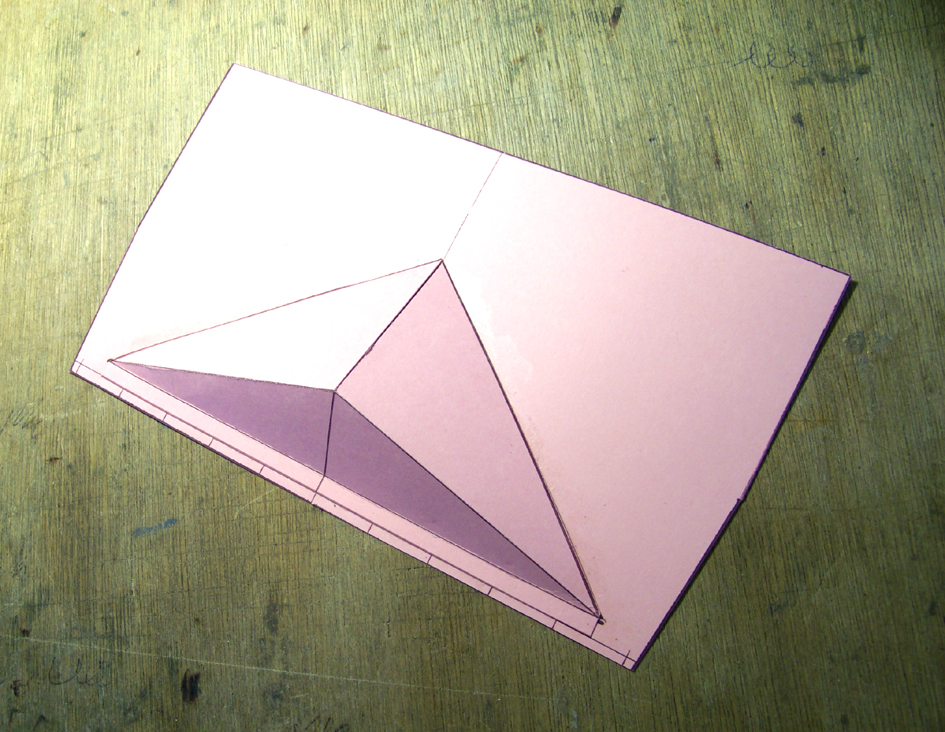

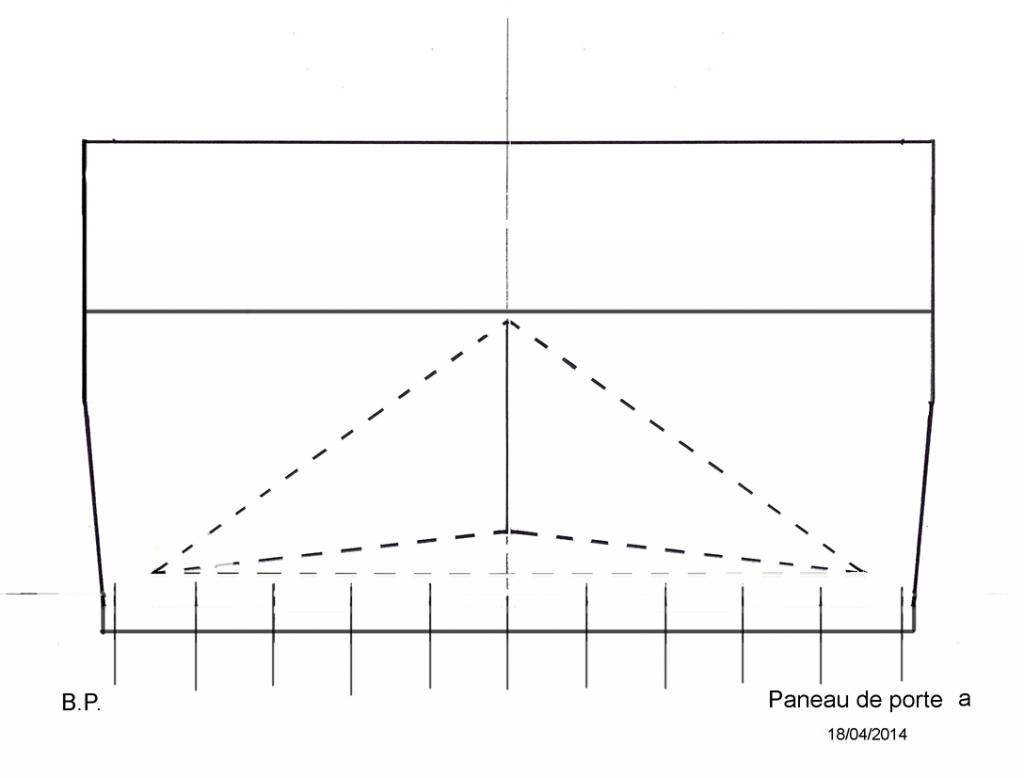

Début de fabrication de la porte AV :

Barge LCM 6 au 1/16e - Page 2 Paneau-porte-vue-de-face-a-4523712


Barge LCM 6 au 1/16e - Page 2 Etrave-a-452371f
Traçage des découpes des tôles de laiton 3/10e :

Barge LCM 6 au 1/16e - Page 2 102_3016-4523737

Assemblage et soudage de l'étrave :

Barge LCM 6 au 1/16e - Page 2 102_3019-4523758

Début du soudage des renforts intérieurs de la porte et des gonds :

Barge LCM 6 au 1/16e - Page 2 102_3067-45a9dcd

La porte presque terminée :

Barge LCM 6 au 1/16e - Page 2 102_3079-45c7fa9

La porte presque terminée avec la charnière complète, à monter encore, le gros tube supérieur et cintrer ses extrémités, puis les barreaux antidérapants sur la face interne.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Ven 23 Mai 2014 - 18:01

Bravo Sacré boulot et bon courage pour la suite
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4385
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Ven 23 Mai 2014 - 18:03

ca doit faire un sacré morceau car déjà au 1/35,je me demande ou je vais la mettre! Barge LCM 6 au 1/16e - Page 2 265475
sacré boulot! number-one-respect

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par VMD-25 le Jeu 14 Aoû 2014 - 12:44

Bonjour,

Je viens de découvrir ce post...

Quel travail de conception

Bravo à vous!! Félicitations !!!

J'attends de voir la suite

Marc
VMD-25
VMD-25
Caporal-Chef

Nombre de messages : 392
Age : 49
Localisation : Besançon
Humeur : Bonne
Ma Photo : J aurai pu l avaoir cette idée !!!
Date d'inscription : 03/06/2013

http://heller-forever.forumdefan.com

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par fgeiu le Jeu 14 Aoû 2014 - 12:52

Je suis impressionné par les techniques déployée pour la réalisation de cette barge. C'est très intéressant.

_________________
Jean-Louis "fgeiu"

En cours:
Plein de trucs ! Jeep Willys Revell - Jeep Bantam - Jeep Hotchkiss - Dio Kübelwagen 1/24 - Dio tracteur Case VAI - Dio Panther D - Dio Steyr 1500 Flak - Locomotive WR 360 C12 - Para Indochine 120 mm - Soldat anglais 120 mm - Confédéré 90 mm - B1 bis post-apocalyptique - Space Patrol - Sherman 1/48 - Land Rover WMIK - Gaz 67 - Liste non exhaustive !

Terminé: Jeep para polonaise - Sous-marin soviétique "Sirena" - Kübelwagen - Sd.Kfz. 223 - Steyr 1500 Flak - AML-60 - Kübelwagen 1/24 - ASU-57 - Fokker E.III - Capitaine SAS - Case VAI - Diorama Allemagne 1945 - Jeep WASP Popski - Christophe Colomb - Mitrailleur MG 42 - Humber Mk.II - Sd.Kfz. 234/2 Puma - Panther D - Jeep blindée - M20 - Mc Beth

 Barge LCM 6 au 1/16e - Page 2 2002502625

Facebook: https://fr-fr.facebook.com/people/Jld-Maquettes/100010333206039
fgeiu
fgeiu
Aide de Camp
Aide de Camp

Nombre de messages : 10067
Age : 57
Localisation : Somewhere over the rainbow...
Humeur : Bonne, même sous la pluie
Date d'inscription : 02/09/2013

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Invité le Jeu 14 Aoû 2014 - 13:31

Bonjour,

quelques images de la progression de la barge :

La porte finie :


Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8badBarge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3186-46329ba
Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8badBarge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3188-46329bc


Le moule sur son chantier :



Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8badBarge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3224-469922c

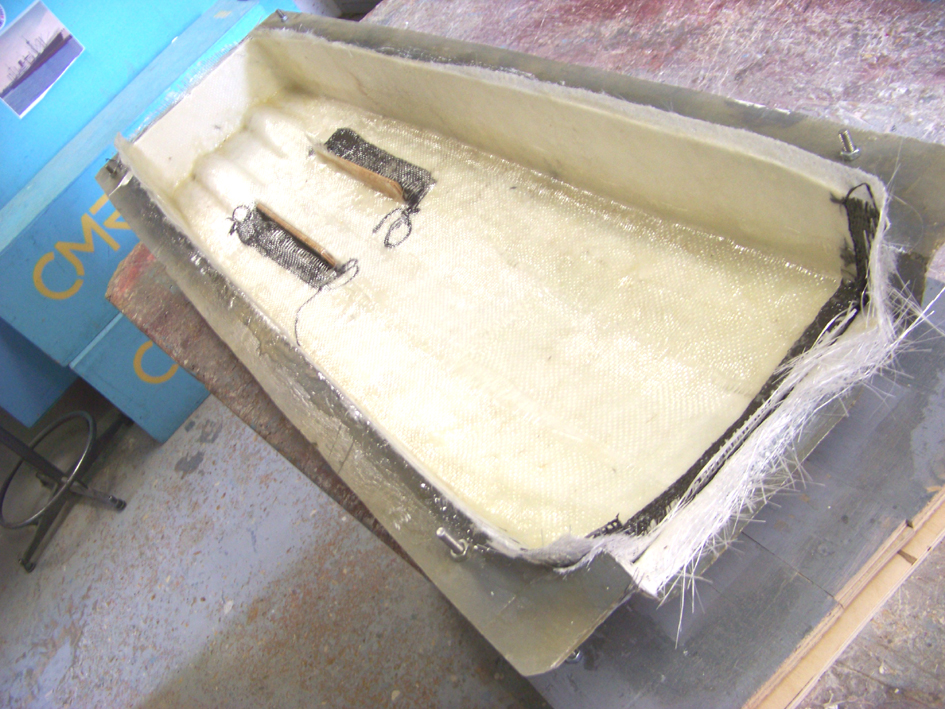

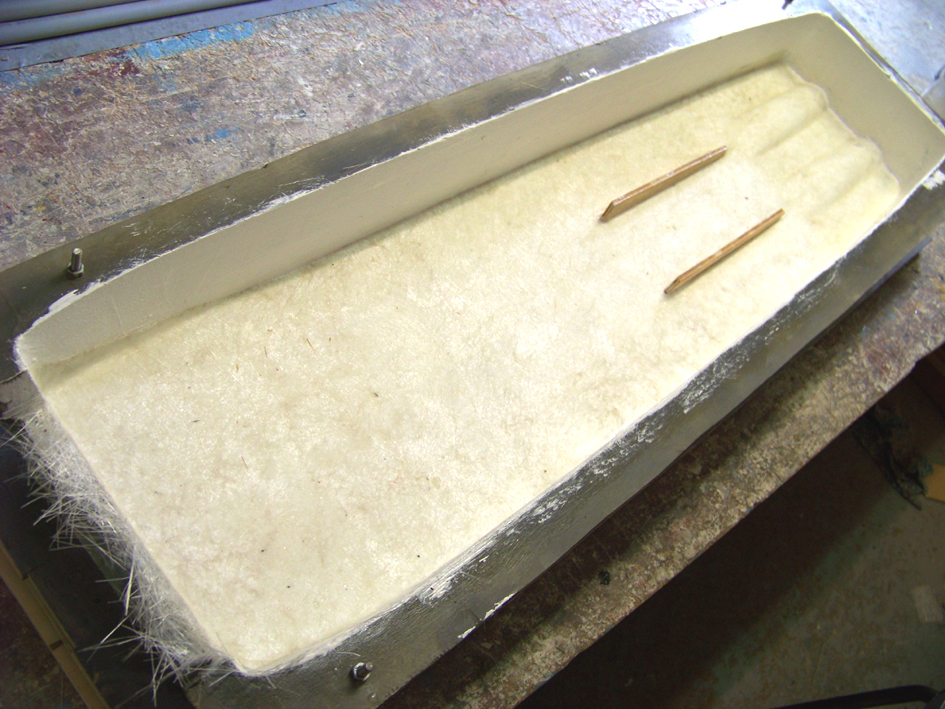

Début du moulage de la coque :


Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8bad


Barge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3242-46ed244

Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8badBarge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3243-46ed25f
Barge LCM 6 au 1/16e - Page 2 Signalertext-40a8badBarge LCM 6 au 1/16e - Page 2 Signalerimage-40a9961
Barge LCM 6 au 1/16e - Page 2 108_3245-46ed269



Salutations.

Boris

Invité
Invité


Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par Jerry Can le Jeu 14 Aoû 2014 - 18:26

Ça fera un modèle exceptionnel ! La porte est vraiment très réussie, dans le moindre des détails.

_________________
Steeve "Jerry Can"
Aujourd'hui, c'est le premier jour du reste de ma vie




En cours :  À venir
Terminés: Sdkfz 222 DAK ; Matilda Mk2; BA-64; Autoblinda AB-41; C15TA canadien; Marmon-Herrington Mk3; Renault-UE, Juno Beach-1944
Sur la glace: Staghound; M3 Grant; Marder 2; Sherman-ARV

Barge LCM 6 au 1/16e - Page 2 Srb_0910
Jerry Can
Jerry Can
Aide de Camp
Aide de Camp

Nombre de messages : 20540
Age : 53
Localisation : Québec, la vieille capitale
Humeur : Je suis zen dans mes veines...
Ma Photo : Barge LCM 6 au 1/16e - Page 2 Srb-1010
Date d'inscription : 20/09/2010

https://pixelatiredaile.wordpress.com/

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par kurgan le Jeu 14 Aoû 2014 - 19:48

Bravo
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 21893
Age : 54
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Barge LCM 6 au 1/16e - Page 2 Empty Re: Barge LCM 6 au 1/16e

Message par PAPY GEGE le Jeu 14 Aoû 2014 - 22:50

Bravo  j'adore la porte, beau travail
PAPY GEGE
PAPY GEGE
Capitaine
Capitaine

Nombre de messages : 4385
Age : 72
Localisation : BAUGE en Maine et Loire
Humeur : Mes réalisations a ma guise
Date d'inscription : 05/03/2012

Revenir en haut Aller en bas

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
