Renault B1bis (Trumpeter 1/72ème)

Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Sam 14 Fév - 11:56

Modèle : Renault B1bis
Particularité : Améliorations.
Marque : Trumpeter
Echelle :1/72



C'est partit pour un jolie petit char, qui au 72eme n'est pas si gros que ça (9cm sur 3.5 !!!)

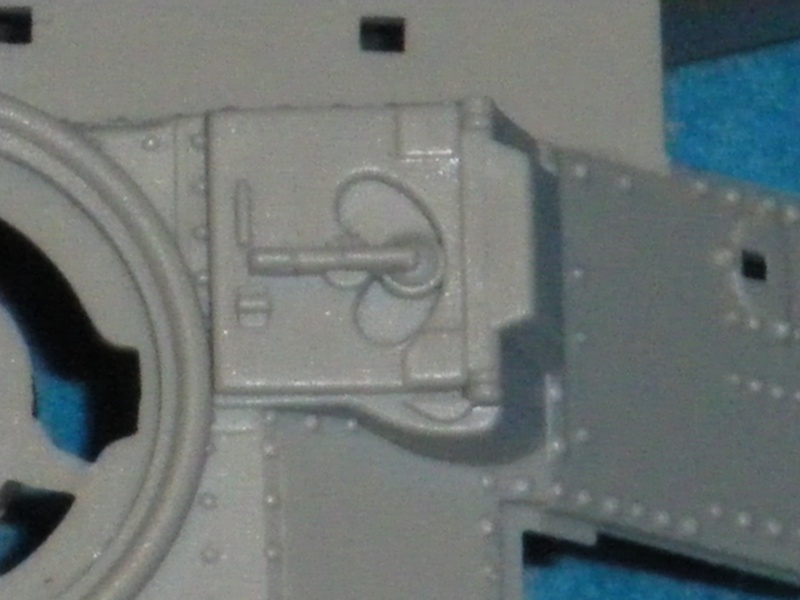

Je commence le montage avec un gros gague de Trumpeter (un peu une habitude chez eux !) regarder le poste conducteur et dite moi si rien ne vous parait bizarre ?

Renault B1bis (Trumpeter 1/72ème) Erreur10

Et oui le détaille est jolie, mais Trumpeter c'est trompé de sens, ils ont représenté L'INTERIEUR de la trappe conducteur !!!! :liloux0:
Reste plus qu'à la découper (et à la rigueur la récuperer si l'on veut faire un montage ouvert.

Donc on sort la scie Tiger et c'est partit.

Renault B1bis (Trumpeter 1/72ème) Dacoup10


On en profite pour virer le block de vision mal appréhendé.

Renault B1bis (Trumpeter 1/72ème) Dacoup11



Pas trop mal passé, je fait une pose avec le montage de la casemate du 75.
Pas trop de soucis, juste veiller aux alignements. Par contre j'ai collé le 75 sur sont axe pour renforcer le collage (je pourrais plus faire mumuse avec le canon, tant pis ! Laughing ) J'aoi également marqué un peu plus les encoches sur le canon.

Renault B1bis (Trumpeter 1/72ème) Canon_10


On rajoute les roues tendeuses.

Renault B1bis (Trumpeter 1/72ème) Roue_a10


Passage à la tourelle, avec le montage des armes ainsi que le percage du canon de 47mm. La caisse voit le percage des trappes d'évacuation de la boue des chenilles.

Renault B1bis (Trumpeter 1/72ème) Dabut_10


Pas mal, mais le tourelleau manque de détaille donc on va l'amélioré un peu. Le resultat est petit mais bien visible.

Renault B1bis (Trumpeter 1/72ème) Datail13


Je rajoute les masques des armes de tourelles, alaise le renfort contenant l'antenne, et monte l'arriere du chassis, avec notament les plaques d'évacuation des boues qui sont poncées pour paraitre plus réaliste.

Renault B1bis (Trumpeter 1/72ème) Montag10

Renault B1bis (Trumpeter 1/72ème) Montag11


Et je resiste pas de le faire poser avec un contemporain à lui (pas un char ok, mais leurs routes se sont croisées en 1940 !!)

Renault B1bis (Trumpeter 1/72ème) _sdkzf10


Voila pour le moment, je vais voir si je peux encore l'avancé, j'ai de la peinture à faire mais pas pour lui.

A+

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par MargiJB le Sam 14 Fév - 17:25

Bé j'ai l'impression que ça se monte tout seul ce petit machin Shocked
Bien vu la trappe pilote à l'envers, j'aurai peut-être pas fait gaffe What a Face
BON, ben une 'tite peinture et vogue la galère....
JB
MargiJB
MargiJB
Major

Nombre de messages : 1362
Age : 41
Localisation : France
Date d'inscription : 08/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Sam 14 Fév - 17:38

ah c'est pas du 1/35 mais c'est net , precis et c(est bien monter
chapeau repect!!!!!

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Sam 14 Fév - 18:34

beau montage et rapide en meme temps
allez la suite
a+

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Sam 14 Fév - 18:44

bravo pour ce montage et heureusement que tu as remarqué l'erreur de la trappe . c'est quand meme etrange que des fabriquant puissent faire ce genre d'erreur sur une maquette .

Dom

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Sam 14 Fév - 20:37

Merci à tous pour les commentaires !!!! cheers

Le kit se monte sans trop de soucis, quellques ajustages à surveiller mais rien d'insurmontable.
Pour l'erreur, je pense qu'il ont pris leur renseignement sur le kit d'amélioration de BLAST models mais sans faire gaffe au sens de montage, ou probleme d'être à l'hémisphère sud !!! Laughing

Pour continuer, j'ai fait les charnières de la grande porte latéral en alu collant et les raclettes de chenilles en alu d'une barquette de surgelé.

Renault B1bis (Trumpeter 1/72ème) Cornie10


Comme sur le kit Tamiya, Trumpeter n'a pas mis les rivets sur le haut de caisse, alors au travail.
Une bande de scotch Tamiya en guide avec une marque tous les 4mm, des rivets réalisé au "puch and die", un peu de colle liquide, et ni café ni heavy métal !!! Very Happy

Renault B1bis (Trumpeter 1/72ème) Rivet_10


J'en profite pour refaire certains rivets endommagé dans la découpe de la trappe.

Renault B1bis (Trumpeter 1/72ème) Rivet_11


On rajoute les guides des chenilles et ça sera bon.

Renault B1bis (Trumpeter 1/72ème) Rivet_12

A suivre............

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Rusty le Sam 14 Fév - 21:07

Merci pour ce beau reportage photo du montage.
En effet, à propos de la porte, je comprends pas ces erreurs grossières propres aux fabricants Chinois.
Dans le meme registre, un jour, je vous parlerai des erreurs invraissemblables du M4A4 Dragon au 35eme que je suis entrain de réaliser, et d'une façon plus générale des Shermans de Dragon...
Rusty
Rusty
Commandant

Nombre de messages : 7568
Age : 50
Localisation : En entre deux mers
Humeur : C'est dans les vieux kits qu'on fait les meilleurs montages.
Ma Photo : Renault B1bis (Trumpeter 1/72ème) Photo_11
Date d'inscription : 18/01/2009

http://www.maquette-club-loubesien.fr/

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Dim 15 Fév - 11:50

Je trouve ce modèle très original.

En plus le montage commence sur des chapeaux de roue, très beaux tutos.

Bravo pour ce début prometteur et bonne continuation.

A+

Michel

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Dim 15 Fév - 14:30

Merci à vous !!!!

Bon la motivation est là, alors on en profite (faut que j'en garde pour mon KI43 quand même ! Laughing )

Alors au programme affinage des gardes de boues. Trumpeter propose les deux types, c'est bien, mais ne précise pas vraiment leur utilisation respective, et même ce plante puisqu'ils disent Early (début de production) pour les jointifs, alors que ceux ci n'apparaissent qu'à partir du N° 398 !!!!! Les jointifs sont donc les Lates (fin de production) !!! Sacré Trumpeter, quitte à pomper, autantle faire bien ! Evil or Very Mad

Donc si vous réalisé le Bourrasque N°257, c'est les décollés, pour le Vercingétorix N°481, ce sont les jointifs.

Petite vue de l'affinage, avec comme dans les pubs, Avant (à gauche sur la photo) et Apres (à droite).

Renault B1bis (Trumpeter 1/72ème) Affina10



J'en profite pour percer la mitrailleuse fixe de 7.5mm située sous le 75 et mettre un petit bout de plasticarte sur la zone de collage de la caisse qui n'est pas jointif. (je suis en train de m'apercevoir qu'il y a un petit jour entre le chassis et la casemate ! sacré APN!)

Renault B1bis (Trumpeter 1/72ème) Mitrai10


Maintenant collage des chenilles souples. Leurs représentations est correcte pour l'echelle (Ils ont pas osé faire les maillons par maillon de Tamiya raporté à l'échelle ! Very Happy )
Apres pas mal de jurons, la colle liquide ne fonctionne pas, donc passage à la cyano, même si j'ai pas mal de doute sur la durabilité du collage.

Pour faire un collage propre, j'ai procédé de la façon suivante:
- Pose d'un morceau de papier siliconné sur la table pour pouvoir "décoller" les chenilles du support (vous pouver par exemple récuperer le papier support de la "Patafix" c'est du papier siliconner)
- mise en place des chenilles apres avoir mis un peu de colle sur l'une des partie à coller (et avoir un peu attendu que la colle sèche légerement, 1 minute environ)
- pose d'un morceau de cure-dent à l'intérieur de la chenille pour appliquer une pression continue sur le collage, sans risque de se coller les doigts.
- Laisser 15minutes pour être sur de la prise
- Décollage délicat (j'ai voulut le faire trop brutalement et la chenilles c'est décollé, d'où ma reserve sur la resistance du montage !)

Renault B1bis (Trumpeter 1/72ème) Collag10


Et voici le resultat au final

Renault B1bis (Trumpeter 1/72ème) Comple10


Je vais finir le poste de pilotage, rajouter les derniers détailles et va pour la peinture, alors A+,

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Dim 15 Fév - 14:31

Slt, etant novice et ayant réalisé certain rivet au 1/35 en plastique étiré, je me demandais ce que signifiait ton fameux "push and die" ?
Merci et bon montage
@+ Claude.

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Dim 15 Fév - 14:58

bigd@n a écrit:Slt, etant novice et ayant réalisé certain rivet au 1/35 en plastique étiré, je me demandais ce que signifiait ton fameux "push and die" ?
Merci et bon montage
@+ Claude.

Salut Claude,

Le materiel en question est en fait un systeme de poinconnage qui travaille à l'inverse d'un emporte pièce traditionnelle.
Ici tu ne découpe pas mais tu pousse à travers une filiere avec un poincon de la taille du rivet et du trou correspondant, qui est monté sur un porte outil.
Tu prends un petit marteau (pas la peine d'un maillet de 20 livres !!! Laughing )

Renault B1bis (Trumpeter 1/72ème) 110

Tu prend un peu de carte plastique que tu passe entre les deux parties, une en plastique transparent qui sert de guide au poincon et permet de voir où l'on poinconne, et l'autre métalique qui va réaliser le poinconnage.


Renault B1bis (Trumpeter 1/72ème) 210



Un petit coup de marteau (rien ne sert de frapper comme une mûle !) et tu obtients un jolie rivet.

Renault B1bis (Trumpeter 1/72ème) 310


Il existe aussi un support hexagonale pour représenter des boulons.

Ce mastos reste quand même chère, mais bien entretenu tu le garderas tres longtemps.

Il ne permets que des découpe à plat, donc pour des rivets style ceux du char Churchill aux 35eme, c'est pas bon, mais pour plein d'autres utilisation, c'est super.

Par contre si quelqu'un à une explication au nom, parce que la traduction litéral m'est douteuse !!! scratch affraid .................... :grilled:


Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Dim 15 Mar - 15:39

Très beau montage aidé d'un connaissance accrue de l'engin.

Bravo et merci de nous y faire participer.

Luc

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Dim 15 Mar - 20:56

Tres interessant ton outil Laurent, merci pour le tuto ...
A+ Claude.

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Ven 20 Mar - 20:38

Merci les gars pour vos commentaires !!!

Bon, va falloir que je me re-motive pour allez au bout de ce petit montage, pour pouvoir attaquer sont grand frère.

A bientôt !

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Ven 20 Mar - 23:30

salut Laurent ,

superbe travail sur ton B1 bis , quel boulot
vivemt que tu nous fasse son grand frère

allez au boulot Laurent on veut voir la suite lol!

stéph :sauz:

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Sam 21 Mar - 18:17

Vivement la suite !!!!

Courage, car nous avons tous hâte de le voir fini.


+A

Michel

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Lun 19 Oct - 21:33

@Flab42 a écrit:ou probleme d'être à l'hémisphère sud !!! Renault B1bis (Trumpeter 1/72ème) Icon_lol

La Chine est dans l'hémisphère Nord ???

ou alors on m'aurrais menti ???

Pour le reste : super boulot de remise à niveau Renault B1bis (Trumpeter 1/72ème) Icon_wink

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Lun 19 Oct - 21:49

Quel boulot à cette échèle !! Je reste pour la suite, bravo Smile

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Lun 26 Oct - 9:41

Bien les modifs !!!
@+ bruno ....

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Lun 26 Oct - 21:08

Merci les gars !!!cheers

Désolé pour les Chinois que je collais dans le mauvais hémisphère, merci Horace !Razz

Bon, va falloir que je trouve un peu de temps pour finir ce jolie petit kit au final.

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Lun 26 Oct - 21:36

Oui oui, on attends la suite Renault B1bis (Trumpeter 1/72ème) Icon_biggrin Renault B1bis (Trumpeter 1/72ème) Icon_biggrin Renault B1bis (Trumpeter 1/72ème) Icon_biggrin

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par det13140 le Lun 26 Oct - 21:58

Tiens, tiens ...Je prends le train en marche et je suis impessionné!

Chouette montage et surtout super tuto!

Quand au travail de recherche , je dis chapeau et m'incline!

@
+
det
det13140
det13140
Caporal
Caporal

Nombre de messages : 189
Age : 55
Localisation : Miramas 13
Humeur : bien bien bien
Ma Photo : Renault B1bis (Trumpeter 1/72ème) 100501112240588625944816
Date d'inscription : 01/03/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par kurgan le Lun 26 Oct - 22:22

petite merveille... Renault B1bis (Trumpeter 1/72ème) Drunken_smilie
kurgan
kurgan
Colonel
Colonel

Nombre de messages : 21655
Age : 54
Localisation : auvergne(63 puy de dome)
Humeur : .........
Date d'inscription : 02/05/2009

Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Invité le Mer 28 Oct - 18:04

Renault B1bis (Trumpeter 1/72ème) Icon_rolleyes Je vais m'en inspirer pour monter le mien, pour la trappe je savais ..... par contre pour les chenilles j'ignorais. Du fait que je suis un grand rêveur et que j'appelle Jacques ... Pierre je pense que mon prochain B1bis il aura un nom de bapteme bien a moi ..... peut etre le pseudonyme de l'un d'entre vous et avec une mise en scenes victorieuse
A plus
Zeus Olympien Renault B1bis (Trumpeter 1/72ème) Drunken_smilie

Invité
Invité


Revenir en haut Aller en bas

Renault B1bis (Trumpeter 1/72ème) Empty Re: Renault B1bis (Trumpeter 1/72ème)

Message par Flab42 le Mer 28 Oct - 18:26

Merci à vous tous pour vos commentaires, je sens que la motivation pour le B1 revient !!!

Pas la peine de dire que j'ai un gros faible pour ce char, et que j'ai en projet le même mais au 35ème, avec plein de docs dessus, dont récement le petit (mais tres interressant !!!) fascicule FOCUS.

Tu me rejoint Jacques ???

Laurent
Flab42
Flab42
Commandant

Nombre de messages : 5828
Age : 51
Localisation : Loire (42)
Humeur : "La meilleure façon de lutter contre la tentations, c'est d'y céder" - Oscar Wilde.
Date d'inscription : 10/01/2009

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
