Ma dernière folie, la photogrammétrie

Message par jcadeos le Mar 23 Oct - 20:41

Bonsoir Famille.

Comme vous le savez je dispose de beaucoup de temps libre par ma situation de retraité ce qui me permet de m´informer sur des sujets aussi divers que celui-ci qui dépend en grande partie de la photographie.

Mais allons au sujet.De quoi parle t´on.
La photogrammetrie.

Definition du Wikipedia.

La photogrammétrie est une technique qui consiste à effectuer des mesures dans une scène, en utilisant la parallaxe obtenue entre des images acquises selon des points de vue différents. Recopiant la vision stéréoscopique humaine, elle a longtemps exploité celle-ci pour reconstituer le relief de la scène à partir de cette différence de points de vue. Actuellement, elle exploite de plus en plus les calculs de corrélation entre des images désormais numériques (photogrammétrie numérique).
Cette technique repose entièrement sur une modélisation rigoureuse de la géométrie des images et de leur acquisition afin de reconstituer une copie 3D exacte de la réalité.

Pour résumer: On réalise plusieurs photos d´un objet et avec le programme approprié on peut obtenir un archive informatique en 3D qui au format stl nous donne la possibilité de le fabriquer à l´aide d´une imprimante 3D soir de plastique mais surtout de résine.

Vous voyez ou je veux en venir..........

Nous pourrions obtenir nos propres pièces en résine à l´échelle que nous voudrions.

Je viens de commencer à voir le sujet et je vais bientôt vous montrer les résultats obtenus sur une maquette d´un AMX 30 réalisée il y a déjà un certain temps.

Mais revenons sur nos pas.

Il s´agit dans la pratique de prendre un nombre assez élevé de photos de l´objet sur différents angles et hauteurs.
La qualité des photos et leur résolution sont le point indispensable pour une bonne réalisation.
J´ai construit une table tournante avec les roulements d´un vieux disque dur d´environ 50 cm de diamètre pour poser l´objet.
Ensuite la camera reflex sur son tripode pour la prise de photos.

Pour obtenir un archive 3D de bonne qualité ont doit prendre environ 500 à 900 prises de vue.
Les images doivent se superposer les unes avec les autres en recouvrant environ 70% de la meme l´image.

Le truc que je vais partager avec vous est la réalisation d´un moteur pas à pas qui fera tourner la table de deux degrés à la fois et un déclencheur automatique de la prise de vue sur la camera pour automatiser l´ensemble du travail. La table tourne 2 degrés la camera prend la photo et la table tourne de nouveau jusqu’à atteindre les 360 degrés.

Tout ceci à moindre cout bien entendu et avec l´aide de notre ami arduino.
Je sais que cela peut paraitre complexe mais en vérité c´est extrêmement simple vous verrez.
J´espère que cela vous intéresse et nous fasse voir un peu le futur des pièces en résine.


Georges.


Dernière édition par jcadeos le Mer 24 Oct - 9:34, édité 1 fois
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Lostiznaos le Mer 24 Oct - 0:57

Cela m'intéresse beaucoup comme technique mais dans un autre but en fait : crois-tu que l'on pourrait obtenir une modélisation 3D d'un véhicule dont on aurait plusieurs photos sous des angles différents et une dimension de référence?
l'idée serait d'obtenir un plan en trois vues pour faire des scratch!
avatar
Lostiznaos
Capitaine
Capitaine

Nombre de messages : 4254
Age : 57
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Mer 24 Oct - 9:30

@Lostiznaos a écrit:Cela m'intéresse beaucoup comme technique mais dans un autre but en fait : crois-tu que l'on pourrait obtenir une modélisation 3D d'un véhicule dont on aurait plusieurs photos sous des angles différents et une dimension de référence?
l'idée serait d'obtenir un plan en trois vues pour faire des scratch!

Bonjour Gilles.


Je te montre mon premier essai sur un petit buste de Saladin que j´avais réalisé il y a quelque temps déjà.
Dans ce vidéo tu peux voir à gauche les photos et en 3D le résultat obtenu.





Tu devrais m´expliquer avec un petit croquis ce que tu entends par trois vues pour du scratch.


Georges.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Lysander001 le Mer 24 Oct - 20:55

Je n'ai pas accès à la vidéo.

_________________
Travaux finis: Trop peu...
Travaux en cours: Beaucoup trop...
avatar
Lysander001
Capitaine
Capitaine

Nombre de messages : 3356
Age : 40
Localisation : Mayenne 53320
Humeur : Toujours bonne, un poil impulsif.
Date d'inscription : 22/10/2015

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Mer 24 Oct - 21:01

@Lysander001 a écrit:Je n'ai pas accès à la vidéo.

Essaye maintenant voir.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Lostiznaos le Mer 24 Oct - 22:48

Oui, cela marche maintenant!

Je te préciserai ce que je veux dire quansd j'aurai un peu plus de temps, mais en gros l'idée serait de savoir si en modélisant un véhicule à partir de trois ou quatre photos on pourrait tirer une vue de face, une de cpoté, une de dessus , une d'arrière.
C'est un truc que je fais avec des bidouilles fondées sur la perspective, mais je pense qu'un logiciel pourrait être plus précis!
avatar
Lostiznaos
Capitaine
Capitaine

Nombre de messages : 4254
Age : 57
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Pheeling le Mer 24 Oct - 23:55

Hello Georges, brillant projet !
Possiblement le chaînon manquant pour amener l'impression 3D sur nos tables de "maquetteux" ?

Je vais suivre parce que je trouve l'idée vraiment brillante Wink  number-one-respect
avatar
Pheeling
Lieutenant
Lieutenant

Nombre de messages : 2051
Age : 53
Localisation : Montréal, au Canada "François" :)
Date d'inscription : 25/09/2016

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Jeu 25 Oct - 10:34

@Lostiznaos a écrit:Oui, cela marche maintenant!

Je te préciserai ce que je veux dire quansd j'aurai un peu plus de temps, mais en gros l'idée serait de savoir si en modélisant un véhicule à partir de trois ou quatre photos on pourrait tirer une vue de face, une de cpoté, une de dessus , une d'arrière.
C'est un truc que je fais avec des bidouilles fondées sur la perspective, mais je pense qu'un logiciel pourrait être plus précis!

Bonjour Gilles.

Ce que je fais demande un certain nombre de photos de l´objet minimum 200.
A partir de cela tu pourrais construire une image en 3D.

Georges
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Jeu 25 Oct - 12:37

@Pheeling a écrit:Hello Georges, brillant projet !
Possiblement le chaînon manquant pour amener l'impression 3D sur nos tables de "maquetteux" ?

Je vais suivre parce que je trouve l'idée vraiment brillante Wink  number-one-respect

Bonjour Pheeling.


Tu as raison dans peu de temps avec la baisse des prix je crois que nous aurons aussi une imprimante en 3D pour nous aider à faire nos pièces en scratch.
Je vais essayer de vous tenir informés des progrès en la matière et dès que je peux me procurer une imprimante de ce genre je vous montrerais les résultats.


Georges.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Ven 26 Oct - 23:09

Bonsoir.


Voici comme promis mon premier essai avec une maquette complète.
Beaucoup de travail encore pour trouver les meilleurs paramètres de visualisation mais vous pouvez voir un peu le résultat.

Georges

https://sketchfab.com/models/4f51033823c94b6db2623a9f787a4dd7
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Bulldog le Sam 27 Oct - 6:29

C est vraiment terrible ça
avatar
Bulldog
Lieutenant
Lieutenant

Nombre de messages : 2061
Age : 47
Localisation : Au sud de la Garonne
Humeur : Tip top!
Ma Photo :
Date d'inscription : 04/05/2010

http://latelierdalbret.e-monsite.com/

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Sam 27 Oct - 8:45

@Bulldog a écrit:C est vraiment terrible ça

Merci  Bulldog
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Sam 27 Oct - 8:46

Et voici mon troisième essai cela commence a venir.
Il s´agit de la maquette d´un moteur du Stryker au 1/35.

Georges.

https://sketchfab.com/models/3b543a98c9f94862b6918e4681ea0ec7
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Sgt Pepper le Sam 27 Oct - 8:50

Extra le travail sur ce moteur  number-one-respect
avatar
Sgt Pepper
Colonel
Colonel

Nombre de messages : 11693
Age : 48
Localisation : CHÂTILLON-SUR-SEINE
Humeur : Des fois quand ça va pas...Ca va pas
Date d'inscription : 14/05/2012

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Bulldog le Dim 28 Oct - 0:39

C est vraiment top number-one-respect , il n y a pas moyen d éclaicir le dessous ?En tout cas c est super comme système.
avatar
Bulldog
Lieutenant
Lieutenant

Nombre de messages : 2061
Age : 47
Localisation : Au sud de la Garonne
Humeur : Tip top!
Ma Photo :
Date d'inscription : 04/05/2010

http://latelierdalbret.e-monsite.com/

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Dim 28 Oct - 16:57

@Bulldog a écrit:C est vraiment top number-one-respect , il n y a pas moyen d éclaicir le dessous ?En tout cas c est super comme système.

Oui ont peu.
Il faut pour cela prendre des photos du dessous.

Georges.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Dim 28 Oct - 16:58

avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Bulldog le Lun 29 Oct - 4:50

C est terrible ce que tu arrives a faire , je suis fan number-one-respect
avatar
Bulldog
Lieutenant
Lieutenant

Nombre de messages : 2061
Age : 47
Localisation : Au sud de la Garonne
Humeur : Tip top!
Ma Photo :
Date d'inscription : 04/05/2010

http://latelierdalbret.e-monsite.com/

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Lun 29 Oct - 15:36

@Bulldog a écrit:C est terrible ce que tu arrives a faire , je suis fan number-one-respect

Merci  Bulldog,
 Le prochain va entrer dans le vif du sujet choisit car je vais photographier une certaine partie d´un canon 8.8 ou d´un char Patton réels pour voir les possibilités de la méthode pour le scratch.
Georges.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par Lostiznaos le Lun 29 Oct - 20:30

Ta présentation du moteur fait vraiment rêver!
Tout cela avec un arduino?
avatar
Lostiznaos
Capitaine
Capitaine

Nombre de messages : 4254
Age : 57
Date d'inscription : 02/06/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Mar 30 Oct - 18:32

@Lostiznaos a écrit:Ta présentation du moteur fait vraiment rêver!
Tout cela avec un arduino?

Bonsoir Gilles.
On va essayer de que tout cela fonctionne. Smile

Georges.
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Mar 30 Oct - 18:45

Bonsoir.

Chose promise chose ......

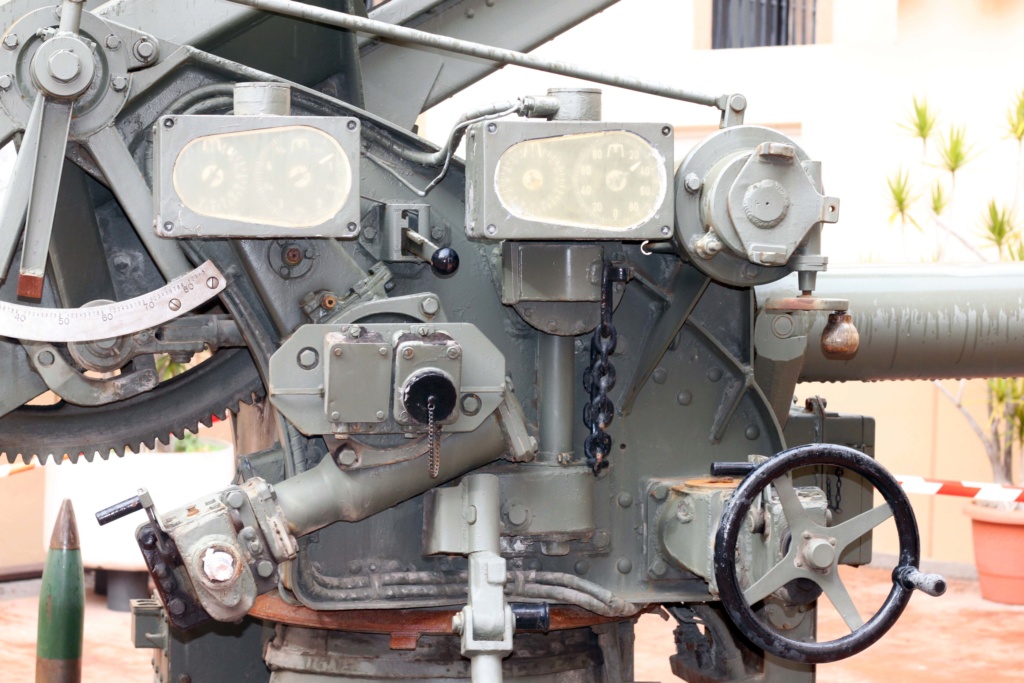

Ce matin j´ai pris quelques photos "60" de bonne qualité de certains éléments d´un canon Flak 88 qui est près de chez moi.
Je me suis limité à deux endroits concrets qui étaient facilement accessibles pour moi, la culasse et le commandes latérales droites.

Après avoir généré l´objet en 3D je pense que, pour les mordus du scratch, on pourrait aisément les reproduire a l´échelle désirée avec une imprimante 3D de résine.


Georges.

les photos.







Les rendus en 3D.



https://skfb.ly/6CEOn


https://skfb.ly/6CENZ
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Re: Ma dernière folie, la photogrammétrie

Message par jcadeos le Dim 4 Nov - 19:49

Un autre essai






En 3D


https://skfb.ly/6CJ9V
avatar
jcadeos
Lieutenant
Lieutenant

Nombre de messages : 2153
Age : 66
Localisation : Valencia (Espagne)
Humeur : j´aissaye je vous le jure
Date d'inscription : 01/08/2013

Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
